单自由度舵机驱动关节传动模组结构

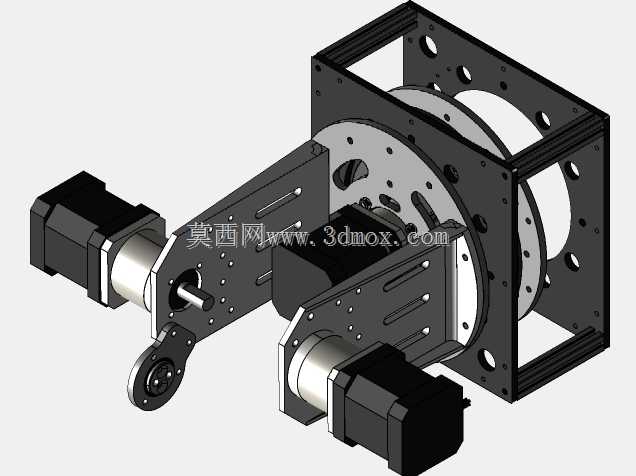

　　这套单自由度关节传动结构，主要面向桌面级小型机械臂、教学实训机器人平台、轻载自动化执行末端的关节回转场景设计，核心解决小负载工况下紧凑空间内的动力传递与回转支撑问题，在高校机器人教学实训台、桌面分拣机械手、小型云台回转机构、定制化非标检测设备的摆动工位中都能适配使用。从结构布局来看，整套模组采用双侧对称动力输入的设计思路，两个步进驱动单元分别布置在关节支架的两侧，动力通过联轴器直接传递到关节回转轴上，这种对称布置的方式可以抵消单侧驱动带来的偏载力矩，避免回转轴承受额外的弯曲载荷，同时在相同输出扭矩需求下，可以选用更小规格的驱动单元，压缩关节整体的横向安装尺寸。关节的支撑端采用框架式箱型结构作为安装基座，

　　基座面板上加工有阵列排布的安装孔位，既可以通过螺栓直接与上游机械臂臂杆、设备安装机架固定，也能适配不同规格的转接法兰，满足不同安装场景的对接需求，基座内部预留了足够的走线空间，驱动单元的动力线、编码器线可以从基座的中空区域穿过，避免关节回转过程中线缆发生缠绕、拉扯的问题。关节的摆动输出端采用L型支架作为输出连接结构，支架上加工有多组平行的长条形安装槽，方便下游执行末端、负载件的位置调整，不需要额外加工转接件就能快速调整负载的安装重心，适配不同的负载安装需求；输出轴的末端设置有辅助支撑摇臂，摇臂通过轴承与输出轴连接，在关节摆动到极限位置时可以提供额外的支撑刚度，减少大负载下输出端的形变抖动。设计过程中充分考虑了加工与装配的工艺性，

　　所有结构件都采用平板类零件拼接的方式，没有复杂的曲面异形结构，常规的板材激光切割、铣削加工就能完成所有零件的制作，不需要特殊的加工工艺，装配时不需要复杂的专用工装，按照装配关系依次锁紧连接螺栓就能完成整套模组的组装，后期维护时可以单独拆解更换驱动单元、轴承等易损件，不需要完全拆解整个关节结构。安装边界方面，整套关节的回转中心到基座安装面的距离经过优化，在保证0-180度回转范围无结构干涉的前提下，尽可能压缩了关节的轴向厚度，双侧驱动单元的外轮廓与基座框架的外边缘齐平，没有突出的结构，整套模组安装后不会和相邻的关节臂杆、周边设备结构发生运动干涉；输出端的安装槽间距采用通用的工业铝型材槽宽标准，可以直接和标准铝型材搭建的实训平台、

　　设备框架对接，不需要额外定制转接零件。在实际使用场景中，这套关节模组可以单独作为回转工位使用，搭配对应的驱动器就能实现固定角度的摆动、定速回转动作，也可以多套模组串联组合，搭建多自由度的小型机械臂结构，满足不同场景的使用需求；结构中所有的连接孔位都采用标准化的尺寸设计，轴承位、联轴器配合位都采用标准公差等级，普通的机加工精度就能满足装配要求，不需要高精度的加工设备就能制作出符合使用要求的成品，对于教学实训场景、非标设备快速开发场景来说，能够大幅缩短设计与加工周期，降低整体的制作成本。
