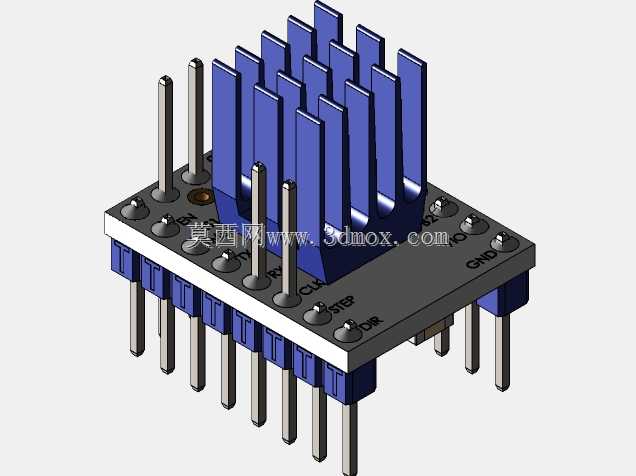

做桌面级3D打印机、小型数控雕刻机这类轻载运动控制设备的结构设计时,步进电机驱动模块的选型与安装适配一直是容易被忽略却直接影响设备运行稳定性的环节,这次还原的TMC2209驱动模块三维结构,完全按照量产实物的装配关系、安装边界做了全细节建模,能直接嵌入整套设备的电控仓装配体中做干涉校验、布局规划。
从实际应用场景来看,这类超静音步进驱动模块目前大量用在消费级FDM3D打印机、小型桌面CNC雕刻机、开源自动化送料机构、教育类机械臂关节控制等场景,替代老旧的A4988、DRV8825驱动,解决高速运动时的电机啸叫、丢步、发热量大的痛点。建模时首先还原了模块的核心分层结构:最底层是FR-4玻纤PCB基板,板厚按照常规驱动板的1.6mm标准设定,板上的丝印标识包括STEP、DIR、CLK、EN、GND等引脚定义都做了凹凸纹理还原,方便在装配时核对接线方向,避免装反烧板。PCB上下两侧的直插排针完全按照标准2.54mm排距设计,单根排针的直径0.64mm,露出PCB底面的长度为7mm,刚好适配市面上绝大多数开源控制板(比如常见的Ramps1.4、SKR系列主板)的排母座深度,不会出现插接过浅接触不良、或者插接过长顶到主板背面焊盘的问题;排针根部的蓝色塑料基座高度2.5mm,和PCB表面贴合无间隙,还原了实际波峰焊后的装配状态。
PCB上方的散热结构是建模时重点处理的部分,这款驱动自带的蓝色铝挤型散热片采用多鳍片平行排布设计,鳍片厚度1.2mm,鳍片间距2mm,总高度15mm,刚好卡在多数设备电控仓的驱动安装位高度限制内——很多新手做电控仓设计时容易留的高度余量不足,导致散热片顶到仓盖或者上方的走线,这个模型的散热片尺寸完全按照实物测量值还原,导入装配体后就能直接校验垂直方向的安装间隙。散热片通过导热双面胶贴合在驱动芯片的表面,建模时预留了0.1mm的胶层厚度间隙,和实际装配工艺一致;散热片的边角做了R0.5的圆角处理,没有尖锐棱角,符合电子模块的安全设计要求。PCB板上的周边元件也做了简化但精准的还原:包括板端的电解电容、贴片电阻、状态指示灯焊盘、电源引脚的大电流铺铜区域都做了对应结构,不会因为过度简化导致装配时和周边的压线端子、走线槽产生干涉。
从安装边界来看,整个驱动模块的外形尺寸为20mm15mm23mm(含排针与散热片总高度),安装时不需要额外的固定孔位,直接通过排针插接在主板的驱动座上即可,建模时特意核对了相邻驱动位的间距要求:当多个该型号驱动并排安装在主板上时,左右两侧的散热片之间预留有1mm的间隙,不会出现鳍片互相剐蹭、影响空气对流散热的问题,这个细节在做多驱动的设备布局时非常关键,不少人做电控布局时只算PCB的宽度,忽略散热片的突出尺寸,最后装完发现驱动挤在一起,散热效率骤降导致高温丢步。另外模型还原了驱动板底部的引脚突出长度,在做主板下方的走线空间规划时,能准确算出需要预留的底部间隙,避免排针针尖碰到电控仓的金属底板造成短路。
从功能特性对应的结构设计来看,这款驱动之所以能实现静音驱动,除了芯片本身的StealthChop静音斩波技术,散热结构的合理设计也很重要,多鳍片的散热结构能在无风扇的自然对流条件下,把驱动芯片的满载工作温度控制在50摄氏度以内,建模时还原的鳍片朝向是顺着电控仓内常规的空气流动方向(从设备进风口到出风口的平行方向),在做整机热仿真的时候可以直接用这个模型做流道校验,不用再重新简化散热片结构。另外板上的电位器调节孔位置也做了精准还原,在模块插接到位后,调节孔刚好正对电控仓预留的调试开口位置,不用拆下驱动就能用螺丝刀调节输出电流,匹配不同扭矩的42型步进电机。
做这类电子模块的三维建模,最忌讳只做个大概的方块外形,很多结构工程师做设备设计时,因为没有精准的驱动模型,只能大概估个尺寸,最后打样完装配时才发现干涉、间隙不足、调试口被挡住的问题,这个全细节还原的模型,能直接用于整套运动控制设备的电控系统装配设计,从布局阶段就规避掉各类安装适配问题,减少后期改板、调整结构的迭代次数。
