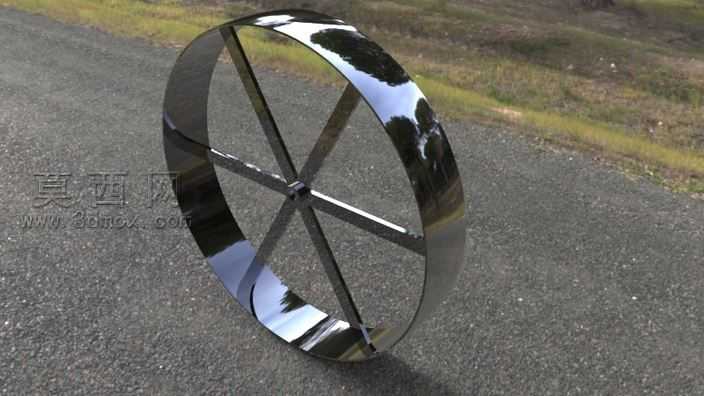

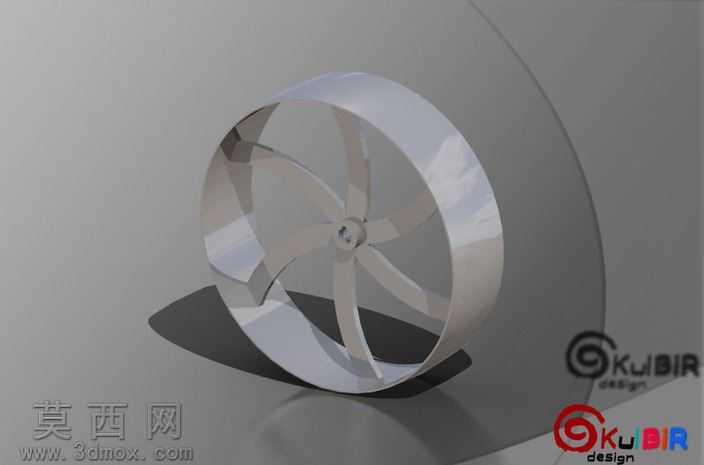

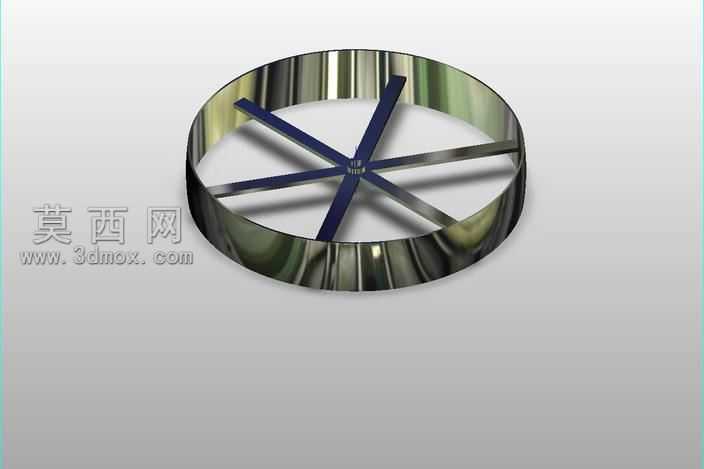

本平滑轮三维模型采用参数化建模思路完成整体构建,建模过程中首先以基准平面绘制轮体外圈的环形轮廓,通过椭圆曲线约束轮缘的截面形态,保证轮体外侧的圆弧过渡顺滑无棱角,为后续装配使用预留均匀的接触接触面。轮体内部的辐条设计采用六组均匀分布的流线型曲面结构,每根辐条从中心轮毂位置向外平滑延伸至轮缘内壁,辐条截面采用渐变矩形设计,靠近轮毂处截面厚度更大以保障结构强度,向轮缘延伸过程中截面逐步收窄,既降低了轮体整体重量,又通过流线型曲面减少了轮体转动过程中的空气阻力,适配高速转动场景下的使用需求。中心轮毂位置设计有标准的轴孔安装位,轴孔周边做了环形加厚处理,强化轴部连接的结构刚性,避免长期转动过程中出现轴孔磨损变形的问题。材质渲染阶段采用抛光金属材质赋予轮体整体,调整金属材质的反射参数与粗糙度数值,还原金属机加工后的亮面质感,同时通过环境光遮蔽效果凸显辐条与轮缘、轮毂衔接位置的结构层次,渲染输出的效果图清晰展现轮体的曲面光影变化,直观呈现各部分的结构衔接关系。建模过程中对所有曲面做了连续性检查,保证G2连续的曲面过渡,避免出现棱角、破面等问题,轮体的所有尺寸参数均参照通用五金配件的行业标准设定,轮缘宽度、轴孔直径、辐条厚度等参数均经过结构合理性校验,既满足轻量化设计要求,又保障轮体整体的结构强度,可直接用于后续的工程出图、3D打印验证或者装配仿真使用,整体结构无冗余设计,各部分受力分布均匀,适配传动、导向等多种平滑轮使用场景。
