星形法兰连接叉形传动接头结构

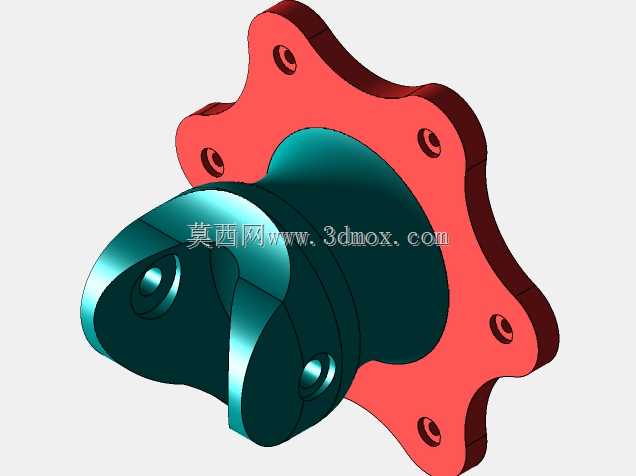

　　这类带星形安装法兰的叉形传动接头，常见于中小功率传动链路的末端连接场景，在农用机械、小型工程机械、改装越野车辆的轮边传动、转向拉杆连接、分动箱输出端连接中都有大量应用，核心作用是在两个存在小幅角度偏差的传动部件之间传递扭矩，同时补偿安装过程中产生的同轴度误差，避免刚性连接带来的应力集中问题。从结构设计来看，主体分为两个功能段，一端是六孔星形安装法兰，法兰边缘采用圆弧过渡的星型轮廓而非整圆设计，一方面是在保证六个安装螺栓孔分布圆直径足够的前提下，削减法兰外缘的冗余材料，降低整体零件重量，另一方面星型的外凸轮廓刚好对应每个螺栓孔的安装位置，能让螺栓拧紧时的压紧力直接作用在法兰与对接面的接触区域，

　　避免整圆法兰在螺栓间距过大时出现的接触面翘曲问题。法兰端的六个安装孔采用均匀分布设计，孔位的分度精度直接决定对接后的动平衡表现，设计时每个孔位周边都做了局部加厚处理，抵消螺栓预紧力带来的局部压应力，避免法兰在长期交变载荷下出现孔位开裂。另一端的叉形接头部分，两个对称的耳板上预留了同轴的销孔，用来穿装连接销与对接的叉形构件或者球头部件形成铰接，耳板的内侧做了圆弧过渡，避免销孔边缘的应力集中，同时耳板的间距经过匹配计算，刚好容纳对接构件的插入厚度，保证铰接后不会出现横向窜动。设计过程中首先要确定的是法兰端的安装边界，六个螺栓孔的分布圆直径需要和对接的输出端法兰尺寸完全匹配，螺栓孔的直径要比选用的连接螺栓大0.2到0.3毫米，

　　留出安装调整的余量，法兰的整体厚度要根据传递的最大扭矩计算，保证在额定扭矩下法兰的剪切应力、弯曲应力都在材料许用范围内，一般这类零件采用45号钢模锻成型后再做机加工，叉形耳板部分的销孔需要做同轴度加工，同轴度公差控制在0.02毫米以内，避免穿销后出现卡滞或者单侧受力的问题。零件的整体轴向尺寸需要匹配安装空间的轴向间隙，法兰端面到叉形耳板销孔中心的距离是核心安装尺寸，设计时要预留1到2毫米的调整垫片空间，方便安装时调整传动链路的轴向间隙。叉形耳板的外侧做了斜面倒角，一方面是去除加工毛刺，另一方面在安装时能起到导向作用，方便对接构件快速插入两个耳板之间。从实际使用的角度，这类零件的失效形式大多出现在叉形耳板的根部与法兰连接的过渡区域，

　　因此设计时在这个位置做了大圆角过渡，避免截面突变带来的应力集中，同时法兰与叉形段的衔接部分采用渐变的锥面过渡，让扭矩传递过程中的应力流线更加平滑，不会在截面变化处出现应力峰值。在三维建模过程中，优先采用旋转特征做出主体的基础轴段，再通过拉伸切除做出星形法兰的外轮廓，螺栓孔采用阵列特征生成保证分度均匀，叉形耳板部分通过对称拉伸做出基础形状后，对耳板根部、销孔边缘都做对应的圆角处理，建模时需要重点校验各个安装尺寸的配合公差，尤其是销孔的同轴度、法兰端面的平面度，这些形位公差直接影响零件安装后的实际使用性能。这类接头相比普通的刚性法兰联轴器，能适应最大5度左右的轴间角偏差，在安装精度不高的野外作业设备、小型改装设备上适用性更强，同时星形法兰的设计相比整圆法兰重量能降低15%左右，对于有轻量化需求的行走类设备来说优势明显，安装时只需要依次拧紧六个法兰螺栓，穿装铰接销并加装开口销防脱即可完成装配，后期维护时也能快速拆解更换，不需要复杂的专用工具。
