带散热鳍片双耳安装式连接固定座结构

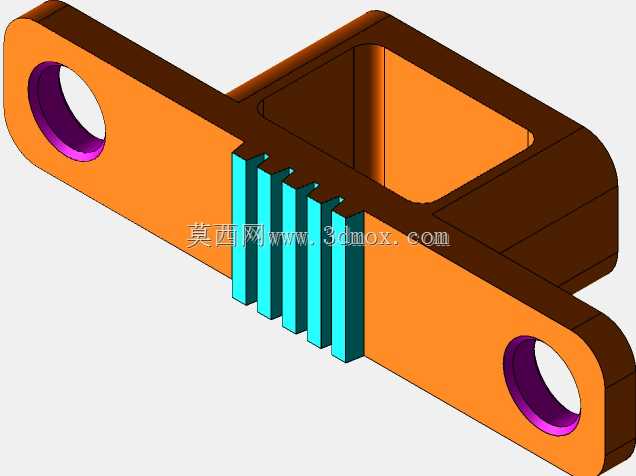

　　这款带散热鳍片的双耳式连接固定座，在中小功率机电设备的动力传输、热源部件固定场景中有着很高的适配性，日常多见于小型传动模组、桌面级机电装置、3D打印设备的运动组件衔接位置，主要承担两个相对运动部件之间的连接支撑，同时兼顾局部热源的被动散热功能，避免连接位置因持续摩擦、相邻发热元件传导导致的温度累积，降低连接紧固件受热蠕变松脱的风险。从结构设计逻辑来看，主体采用一体化成型思路，中间段为带内凹腔体的块状基座，腔体可直接嵌套在方形导轨、型材凸台或者发热元件的外壳上，既可以通过腔体实现安装时的快速定位，也能增大与被固定部件的接触面积，提升连接后的抗扭转性能，避免长期受交变载荷时出现连接错位。基座两侧延伸出对称的耳板结构，

　　每侧耳板上加工有同轴的圆形安装通孔，孔口做了倒角处理，既方便安装时销轴、螺栓的快速导入，也能消除孔口的锐边应力集中，提升耳板的抗疲劳强度；安装时可根据实际工况选择销轴铰接实现小角度摆动连接，也可穿入螺栓配合防松垫圈实现刚性固定，两种安装方式都能保证足够的连接强度，适配不同的运动需求。在基座与两侧耳板的衔接位置，设计了多道平行排列的竖向散热鳍片，鳍片厚度均匀，间距经过优化，既保证了足够的散热表面积，提升空气对流换热效率，也不会因为鳍片过密导致加工难度提升、积尘难以清理的问题；鳍片与主体基座为一体化结构，不存在接触热阻，能快速将基座腔体吸收的热量传导到鳍片表面，通过自然对流散发到周边环境中，

　　在无额外散热风扇的场景下也能将连接位置的温度控制在合理区间。从安装边界尺寸来看，两侧耳板的中心距是安装时的核心定位参数，设计时预留了足够的安装操作空间，耳板外侧到基座侧壁的距离可以适配常规规格的扳手、套筒操作，不会出现安装时工具与周边结构干涉的问题；中间腔体的内轮廓尺寸公差按照中等精度装配要求设计，既可以保证与被嵌套部件的顺畅装配，也不会因为间隙过大导致连接后出现旷量，影响传动精度。结构的壁厚设计经过载荷校核，耳板位置的壁厚满足额定载荷下的抗弯、抗剪强度要求，基座腔体的壁厚兼顾了结构刚性与轻量化需求，不会出现用料冗余导致整体重量过大的问题，也不会因为壁厚过薄导致受冲击时出现开裂变形。在实际应用中，

　　这类结构件常被用在需要兼顾连接固定与散热的位置，比如小型直线运动模组的滑块连接件、桌面型加工设备的刀具座连接支架、小型散热风机的固定支架等场景，相比普通的平板式连接片，它自带的散热结构可以省去额外加装散热片的步骤，减少整机的零件数量，降低装配复杂度，同时一体化的结构也减少了装配累积误差，提升设备运行的稳定性。设计过程中针对鳍片的排布方向做了优化，鳍片走向与设备常规运行时的空气流动方向保持平行，能最大化利用设备运行产生的气流带走热量，进一步提升散热效率；耳板上的安装孔位置做了局部加厚处理，避免螺栓锁紧时压应力过大导致耳板出现压溃变形，提升反复拆装后的结构可靠性。整体结构没有复杂的曲面特征，加工工艺性好，不管是采用3D打印快速打样验证，还是采用铣削加工做小批量生产，都能以较低的成本实现，且成型后的结构一致性好，不需要做过多的后处理工序就能满足装配要求。
