铰接式双孔联动支撑连接构件

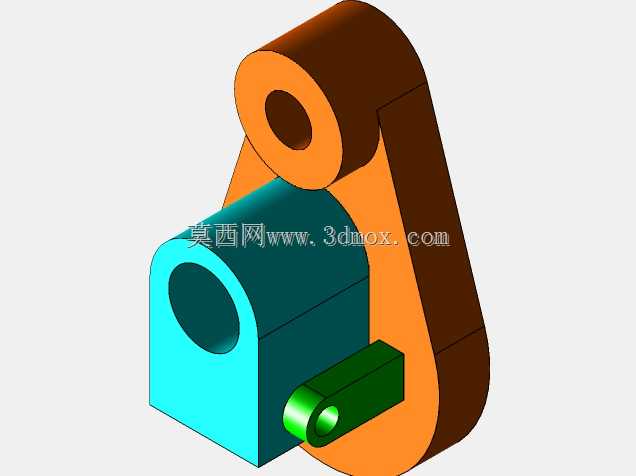

　　做了十几年机械结构设计，这类带双铰接孔的支撑连接构件，在轻工输送线、小型工装夹具、非标自动化执行端的应用频次其实非常高，很多刚入行的工程师容易把这类零件当成简单的角座来处理，忽略了铰接副的受力匹配和安装间隙预留，最后装配完要么转不动，要么负载大了出现孔位偏磨。先从实际安装场景说，这类构件一般是作为两个运动部件的中间铰接载体，上方的大直径铰接孔通常对接固定端的铰轴，承担整个构件的主承重和摆动支点功能，下方的横向通孔则对接执行端的连杆或者销钉，把动力端的直线或者摆动动作传递出去，侧面的小凸台销孔是用来装限位顶丝或者定位销的，避免铰接轴在孔内出现轴向窜动，很多新手设计的时候容易漏掉这个定位结构，设备运行久了轴窜出来卡滞生产线的情况我见过不下十次。

　　设计思路上，首先要匹配两个铰接孔的中心距，这个尺寸是整个构件的核心参数，直接决定了联动机构的行程和摆动角度，不能随便取整，要和整套连杆机构的运动仿真结果完全对应，我之前做过一套纸箱翻折工装，就是因为这个中心距差了1.2毫米，翻折板到位的时候总是差3度左右卡纸箱，最后重新改了零件才解决。然后是孔位的公差配合，上方主铰接孔因为是固定支点，一般选H7的基孔制公差，和铰轴之间留0.02到0.04毫米的间隙，保证摆动顺畅又不会有太大旷量，下方的传动销孔因为要频繁传递往复冲击力，公差可以稍紧一点，选H6配合，避免频繁冲击下销钉和孔壁出现撞击磨损。外形上的斜向支撑筋不是随便做的造型，是根据受力方向做的等强度设计，整个构件受力的时候，拉力和压力的传递路径刚好沿着斜筋的走向，能在尽量减少零件重量的前提下保证结构刚性，要是做成直角的实心块，不仅重量增加近四成，3D打印或者机加工的时候还容易出现应力集中，受力大的时候直角位置直接崩裂。

　　安装边界这块要特别注意，构件的两个铰接孔端面都要做0.5毫米的倒角，一方面是装配的时候方便引导销钉插入，另一方面能去除机加工或者3D打印产生的毛刺，避免毛刺夹在铰接端面造成转动卡滞。主铰接孔的外圆做了加厚处理，因为这个位置是应力集中最高的区域，壁厚要比支撑筋部分厚至少3毫米，才能承受径向的挤压力，要是壁厚太薄，负载大的时候孔位会被撑成椭圆，整个铰接副就直接失效了。下方的小凸台结构是特意突出主体平面的，安装的时候这个凸台会嵌入对应连接件的凹槽里，能承受横向的剪切力，不用完全靠销钉来抗剪，大幅延长销钉的使用寿命。实际应用的时候，这类构件如果用在3D打印的快速验证工装上，可以选PETG材料打印，填充率设置在60%以上就能满足轻负载的使用需求，如果是量产用在正式设备上，还是建议用45号钢机加工后做发黑处理，铰接孔内可以压入铜套或者自润滑轴承，进一步降低转动磨损，延长维护周期。另外要注意，两个铰接孔的轴线平行度公差要控制在0.05毫米以内，要是平行度超差，装配完整个连杆机构会出现别劲的情况，不仅摆动阻力大，还会加速相邻部件的磨损，很多小厂做的同类零件用不了多久就坏，大多是平行度没控制好导致的。
