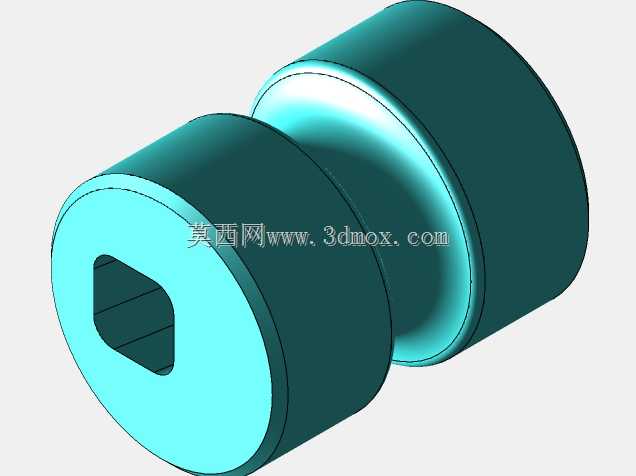

带内四方孔阶梯轴套连接构件

　　该阶梯轴套类构件在轻工自动化输送线、小型工装夹具定位模块、3D打印定制非标治具单元中有着广泛的适配场景，尤其适合小扭矩、需快速拆装的工位做传动衔接与定位支撑使用。从结构功能来看，构件采用双段不等径圆柱同轴布局，大直径段作为主体承载基座，小直径段可直接嵌入对应安装孔位做径向定位，端面开设的内四方孔并非用于常规外六角扳手拧动，而是可与对应四方截面的传动销配合，传递周向扭矩，避免平键连接带来的键槽应力集中问题，同时四方孔的直边结构能在小空间内实现无间隙传动，减少传动回程误差，适合对定位精度有一定要求的间歇传动工位。设计阶段优先考虑了3D打印工艺的成型特性，所有外轮廓转角均做了微小圆角过渡，避免FDM打印过程中出现层间应力开裂，

　　同时内四方孔的棱边未做倒角处理，保证与传动销的配合接触面足够，不会因倒角导致配合间隙过大出现传动晃动；两段圆柱的同轴度公差在建模时控制在0.1mm以内，既满足3D打印的成型精度上限，也能保证安装后不会出现径向偏摆，避免运转过程中出现卡滞。从安装边界来看，小直径段的长度略短于对应安装板的厚度，安装后端面不会突出安装板表面，不会干涉相邻工位的构件运动，大直径段的端面与安装板贴合时，可依靠端面摩擦力辅助抵抗周向转动，无需额外加装紧定螺钉，减少装配工序；内四方孔的深度贯穿小直径段并延伸至大直径段内部1/3位置，既保证传动销的插入深度足够，不会因受力过大出现销子脱出，也避免了通孔设计导致的大直径段结构强度下降。实际使用中，

　　该构件可替代传统机加工的铜套、钢套做轻载传动使用，尤其适合小批量定制的非标设备场景，无需开模即可快速制作成型，针对不同安装需求，仅需调整两段圆柱的直径比例、内四方孔的对边尺寸即可快速改型，建模时采用参数化草图驱动，所有尺寸均关联至同轴心基准，改型过程中不会出现同轴度偏差。构件的外圆柱面可根据使用场景选择是否做光滑处理，若作为滑动支撑使用，可在打印时预留0.2mm的研磨余量，后期简单抛光即可达到所需的表面粗糙度，若仅做传动连接使用，打印原始表面即可满足使用需求，无需额外后处理。需要注意的是，该构件的承载扭矩受3D打印材料性能限制，仅适合传递10N·m以下的扭矩，不可用于重载传动场景，安装时需保证对应安装孔的公差带处于H7区间，与小直径段形成间隙配合，方便拆装的同时不会出现过大的径向窜动，内四方孔与传动销的配合建议采用H8/h7的间隙配合，保证拆装顺畅的同时传动无明显回程。
