平板类工件冲裁成型工装结构

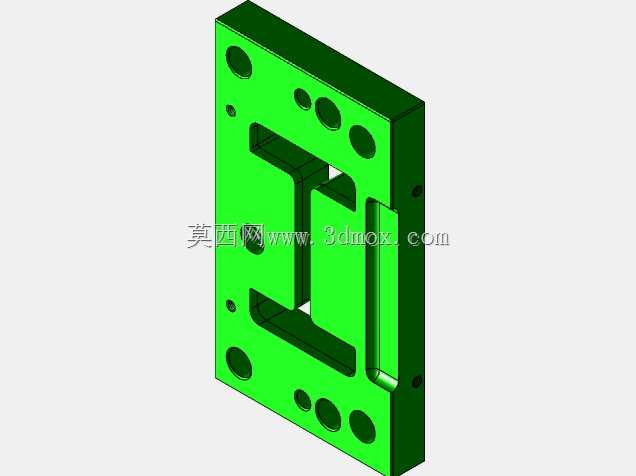

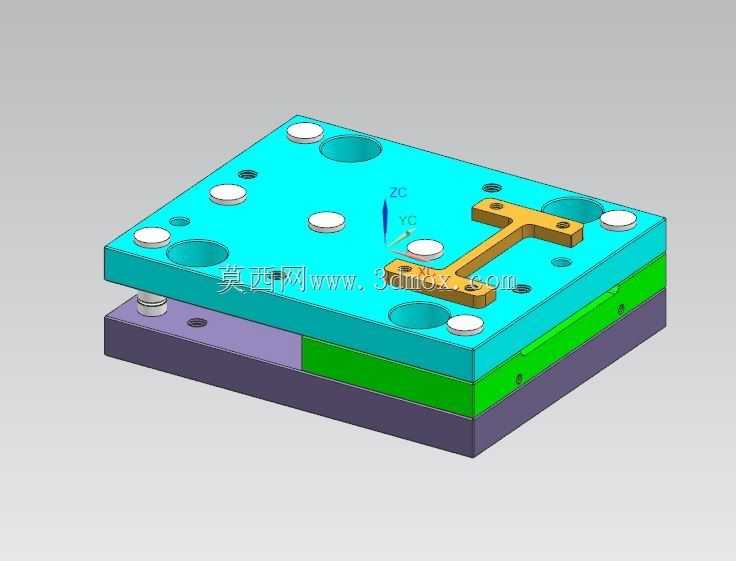

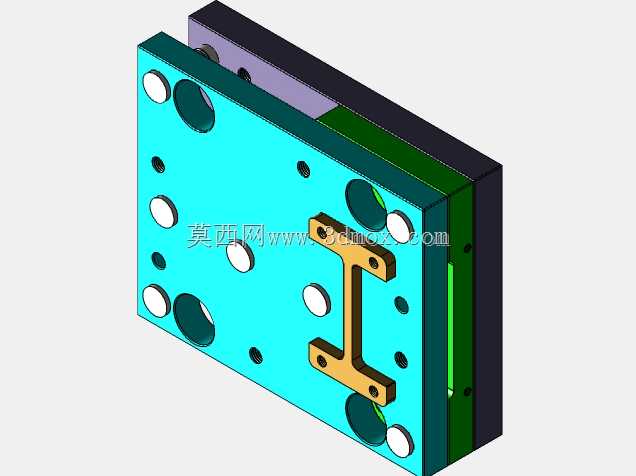

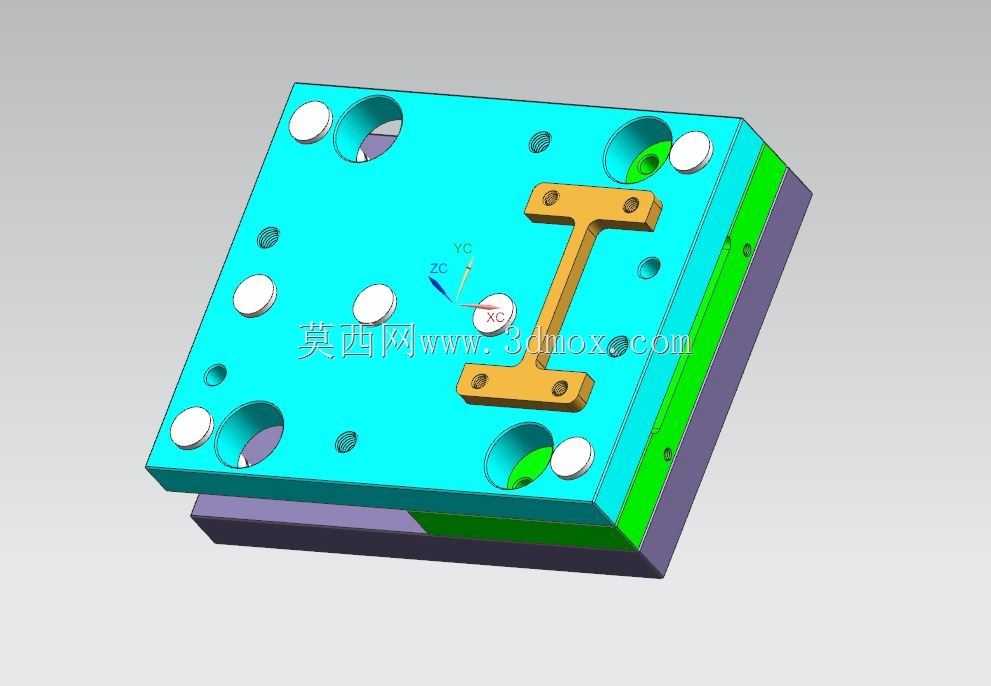

　　这套冲裁成型工装主要面向小型平板类五金连接件的批量冲压加工场景，在消费电子五金结构件、低压电器导电排、小型家电金属安装件的冲压生产线上，这类工装承担着板料落料、冲孔、外形冲切的核心工序，直接决定了冲压件的尺寸精度与批产一致性。从结构分层来看，整套工装采用典型的三板式模架布局，最下层为下模座，承担整套模具的安装基准作用，下模座上开设的沉头孔用于将整套工装锁紧在压力机工作台面，安装时需要保证下模座平面与压力机滑块运动方向的垂直度公差控制在0.02mm以内，避免合模时出现啃模损伤刃口的问题。下模座上方的绿色层为凹模板，是冲裁工序的核心成型部件，凹模板上按照工件外形加工出精准的冲裁刃口，刃口间隙根据加工板料的厚度与材质调整，针对常见的0.

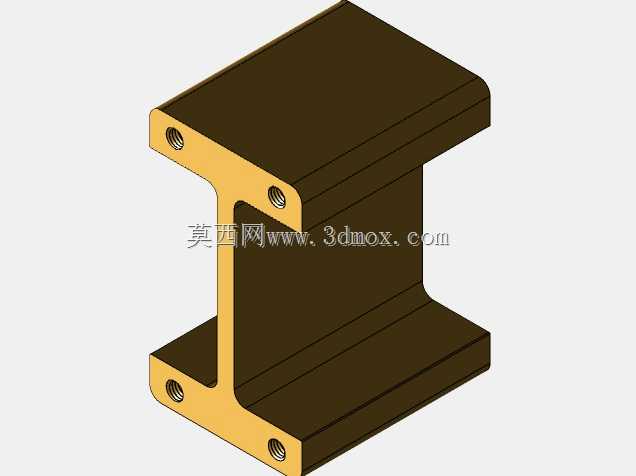

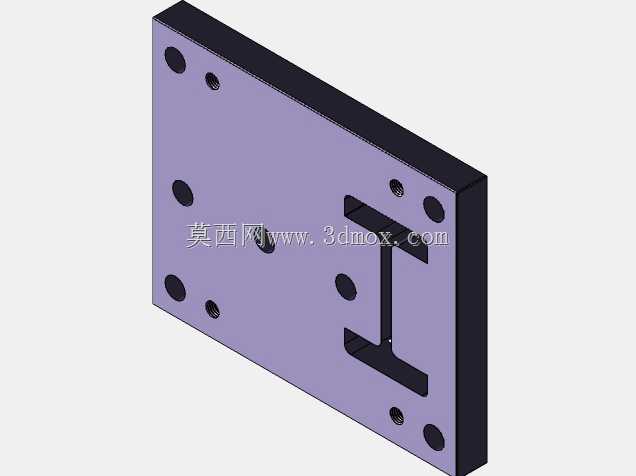

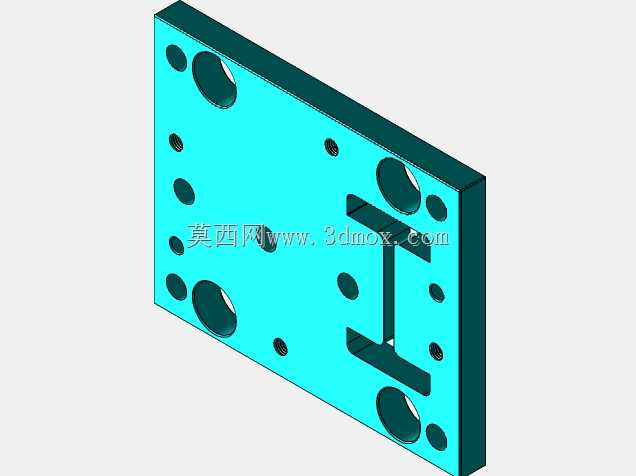

　　8-2mm厚度黄铜、冷轧钢板工件，单边刃口间隙控制在板厚的5%-8%即可保证冲切断面光滑无毛刺，凹模板同时集成了定位销孔，用于放置待加工板料时的粗定位，避免送料偏移导致的工件报废。中间的青蓝色层为卸料板，卸料板通过内置的矩形弹簧与上模座连接，合模时卸料板先压紧待加工板料，防止冲裁过程中板料发生翘曲移位，开模时卸料板在弹簧弹力作用下将箍在凸模上的板料卸下，避免板料随凸模上行导致的工件变形、送料卡顿问题，卸料板上开设的多个圆形通孔对应凸模的避让位置，同时均匀布置的内六角孔用于卸料板本身的锁紧固定，保证卸料板运动过程中无卡滞。最上方的上模座直接与压力机滑块连接，上模座上安装的T型凸模是冲裁成型的主动部件，凸模的外形与凹模型腔精准配合，

　　凸模通过台阶压块固定在上模座上，长期生产刃口磨损后可以快速拆卸更换，无需整套模具返修，大幅降低产线维护成本。上模座上均匀布置的多个圆形白色垫块为等高垫块，用于控制合模时凸模进入凹模的深度，避免刃口切入过深导致的刃口崩损，同时保证每次冲压行程的成型深度一致，批产工件的尺寸波动可以控制在0.05mm以内。整套工装的导柱导套集成在模架四角，图中可见的导柱已经做了渗碳淬火处理，表面硬度达到HRC58-62，配合铜合金导套实现无间隙滑动导向，合模过程中导柱先进入导套完成导向，再进行冲裁动作，即使压力机滑块存在微小的运动间隙，也能保证凸凹模的对中精度，避免刃口偏载磨损。在实际产线应用中，这套工装适配16t-25t的开式可倾压力机，

　　安装时需要先调整压力机的闭合高度，保证滑块处于下死点时，凸模进入凹模的深度为1-1.5mm，过深会加剧刃口磨损，过浅则会出现工件冲不穿、毛刺超标的问题。日常生产维护中，每冲压1万次需要检查刃口磨损情况，及时涂抹冲压油降低冲裁摩擦力，同时清理凹模型腔内的废料，避免废料堆积导致的凹模涨裂。针对不同规格的同类型平板工件，只需要更换凸模、凹模板与卸料板的对应镶件，模架部分可以通用，大幅降低了多品种小批量生产的工装投入成本，在五金冲压车间的柔性生产场景下具备很高的实用性。
