斜口切削式金属长轴加工件结构设计

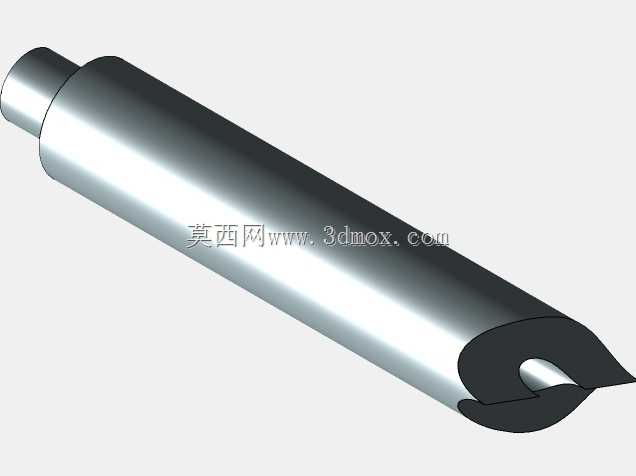

　　这类带斜口切削结构的长轴类零件，在轻工输送、小型物料切削处理设备里应用十分广泛，不少小型秸秆粉碎、薄膜分切设备的进料端导料轴，都会采用这类端部斜切的结构设计，区别于常规平端轴的直入式进料，斜口结构能在轴体转动过程中，顺着切口弧度将待处理物料顺滑带入设备工作腔，避免平端轴容易出现的物料卡滞、堆料问题。从结构设计逻辑来看，整个轴体采用等直径长圆柱作为主体结构，仅在一端设置小直径同轴定位轴段，另一端做斜向切削成型，没有多余的复杂曲面、异形凸台结构，加工时可直接选用标准圆棒料下料，先通过车床完成外圆车削、两端同轴度找正，再通过铣削工序完成端部斜口的成型加工，最后做表面抛光处理降低物料接触时的摩擦阻力，整体加工工序少，装夹定位难度低，

　　适合批量生产时控制加工成本。安装边界上，小直径轴段作为定位端，与设备机架上的带座轴承内孔配合，配合公差选用H7/k6的过渡配合，既保证轴体转动时的同轴度，又避免过盈配合导致的装拆困难；主体长圆柱段的外圆面不设置额外键槽、定位孔，工作时依靠轴体表面与物料的摩擦力带动物料进给，斜口切削端的切口角度控制在32度到38度之间，角度过小会导致进料时的切入力度不足，物料容易在端口打滑，角度过大则会增加轴体转动时的阻力，甚至出现物料被切口顶住无法进料的问题。实际使用场景中，这类轴件常安装在设备进料口的最外侧，工作转速控制在每分钟60转到120转之间，转速过高会导致物料被斜口击打飞溅，转速过低则进料效率达不到设计要求，轴体表面粗糙度控制在Ra1.

　　6以下，减少物料残留粘附的可能，尤其是处理带粘性的塑料薄膜、植物秸秆类物料时，低粗糙度表面能大幅降低清理维护的频率。设计过程中需要重点控制斜口端部的壁厚，不能因为切削加工导致端口壁厚过薄，否则长时间接触硬质物料时容易出现端口卷边、变形的问题，通常端口最小壁厚不小于主体轴径的六分之一，同时斜口的切削边缘要做R0.5的圆角钝化处理，避免锐边在装配、维护过程中划伤操作人员，也能减少锐边对物料纤维的过度切断，保证进料过程的连续性。轴体的整体长度根据设备进料口的宽度确定，两端定位轴段的伸出长度要匹配带座轴承的安装厚度，同时预留0.5到1毫米的轴向窜动间隙，避免轴体受热膨胀时出现卡滞问题，同轴度公差控制在0.02毫米以内，

　　防止轴体高速转动时出现径向跳动，导致进料不均匀、设备振动过大的问题。不同于带传动键、连接法兰的动力传动轴，这类轴件主要承担导料、进料辅助的功能，不需要传递大扭矩，因此材质选用普通45号钢调质处理即可，不需要做额外的渗碳、淬火硬化处理，既能满足使用强度要求，又能控制材料成本，部分接触腐蚀性物料的使用场景，也可以选用304不锈钢材质加工，表面做电解抛光处理提升耐腐蚀性能。
