带轮空心长轴传动组件结构设计

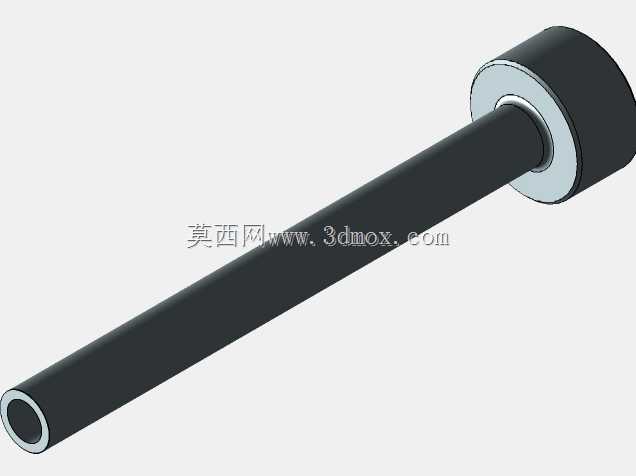

　　该传动组件常见于轻载输送线、小型桌面级传动工位、3D打印设备送料机构这类对自重控制有要求的传动场景，核心作用是传递旋转扭矩同时兼顾轻量化设计需求，相比同外径实心轴，空心结构能在保证抗扭截面系数满足工况要求的前提下，降低30%以上的自身重量，减少轴端支撑轴承的径向载荷，延长支撑部件的使用寿命。从结构设计逻辑来看，长轴采用空心薄壁管结构，端部集成的带轮与轴身采用过盈配合加定位台阶的组合固定方式，带轮内侧设置的定位凸台与轴肩贴合，能够限制带轮工作过程中的轴向窜动，避免皮带传动过程中出现掉带、偏磨的问题。设计阶段首先要匹配安装边界：轴身的外径尺寸需要适配对应规格的支撑轴承内圈，带轮的外径、轮槽宽度要匹配所选用的传动皮带截面参数，

　　轴的总长度要根据两个支撑点位的跨距、带轮的安装位置预留足够的装配余量，同时要校核轴的长径比，避免长轴工作转速接近临界转速引发共振。实际应用中，这类空心轴带轮组件多用于转速不高、传递扭矩在10N·m以内的轻载传动场景，比如小型物料分拣线的从动辊轴、桌面自动化设备的动力传输轴、3D打印设备的耗材输送传动轴，相比实心轴结构，空心轴的内部通孔还可以走气路、走线，适配需要在轴端集成气动吸盘、检测传感器的工位，不需要额外设置拖链结构，简化设备整体的布线布局。结构细节上，带轮与轴的配合面选择H7/k6的过渡配合公差，装配时采用热装工艺即可保证足够的连接强度，不需要额外加工键槽，减少轴身的应力集中点，提升轴的抗疲劳性能；轴的两端加工有倒角，

　　方便装配时穿入轴承内圈，避免刮伤轴承配合面；带轮的轮槽表面做了粗糙度处理，增大与传动皮带的摩擦力，减少传动过程中的打滑丢转问题。选型适配时需要注意，轴的壁厚要根据传递扭矩做校核，避免壁厚过薄导致轴受扭发生塑性变形，支撑轴承的选型要匹配轴的径向载荷，当带轮张紧力较大时，需要在带轮靠近的一侧增加支撑点位，减小轴的悬臂长度，降低轴的弯曲变形量。这类结构的建模过程需要重点关注配合面的公差标注、轴肩的高度设计，轴肩高度不能超过轴承内圈的倒角高度，否则会导致轴承无法装配到位；带轮的轮槽尺寸要严格对应皮带的标准截面，避免轮槽过宽导致皮带嵌入过深、轮槽过窄导致皮带无法完全贴合，影响传动效率。在实际设备维护中，这类空心轴组件因为自重较轻，

　　拆装更换的难度远低于同规格实心轴，不需要大型吊装工具即可完成更换，适合小型自动化设备的快速运维需求；同时空心结构的转动惯量更小，设备启停过程中的冲击载荷更小，能够提升传动的平稳性，降低驱动电机的启动扭矩要求，适配小功率伺服电机、步进电机的驱动场景。
