双铰接连接块结构设计

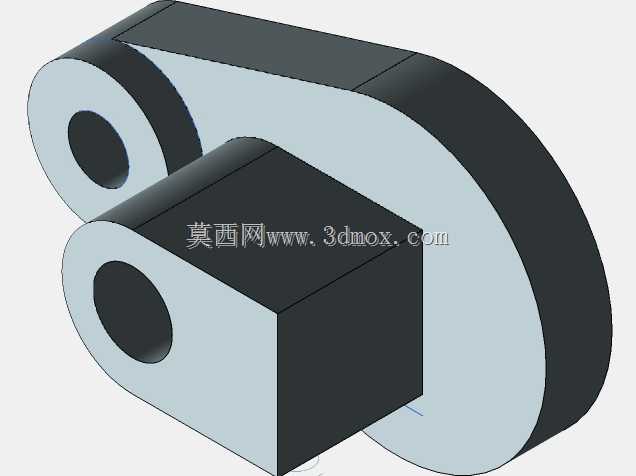

　　该零件属于机械传动系统中的铰接连接类构件，主要应用于需要实现两部件间定角度相对摆动的传动场景，常见于轻工自动化设备的连杆传动机构、小型工程机械的操纵联动结构、输送线的摆臂导向组件中，承担传递往复作用力、约束转动自由度、保证铰接副同轴度的核心作用。从结构功能来看，零件设置有两个平行布置的同轴铰接孔，两个孔位分别对应不同的铰接安装端，一端用于与固定机架的铰接销轴配合，另一端用于与活动摆臂的连接销轴配合，中间的弧形连接臂与方块状加强结构，是在保证两个铰接孔中心距精度的前提下，优化受力路径的设计：传统直臂式连接块在承受交变摆动力时，应力会集中在臂身与孔座的衔接拐角处，长期往复载荷下容易出现疲劳开裂，而该结构采用大圆弧过渡的臂身设计，

　　将孔座承受的径向载荷顺着圆弧面均匀分散到整个臂身截面，同时在靠近活动端铰接孔的位置设置方块状加厚结构，既可以提升活动端孔座的抗挤压强度，避免销轴反复转动造成孔壁磨损变形，也能为安装时的扳手夹持提供平整的受力面，方便装配时的对位锁紧。在安装边界的设计考量上，两个铰接孔的孔径公差按照H7级精度设计，适配标准圆柱销轴的间隙配合要求，保证铰接转动时无卡滞、无过大窜动；两个孔的端面都设置有平整的贴合面，装配时可以与配套的轴套端面、止推垫片完全贴合，避免铰接副出现轴向窜动；零件的整体外轮廓做了圆弧倒角处理，没有尖锐的棱角，一方面可以避免装配过程中划伤操作人员或相邻的管线、零件，另一方面也能减少应力集中点，提升零件的抗疲劳寿命。从建模逻辑来看，

　　该结构优先采用拉伸凸台搭建两个孔座与中间连接臂的基础轮廓，再通过切除拉伸完成两个铰接孔的成型，之后对所有衔接拐角做等半径圆角处理，最后对孔壁、安装贴合面做精度标注，整个建模过程完全遵循机械加工的工艺顺序，没有出现无法铣削加工的倒扣结构或薄壁悬空结构，零件的壁厚均匀，最小壁厚满足常规钢材、工程塑料加工的强度要求，既可以采用45号钢铣削加工后做发黑处理用于重载传动场景，也可以采用ABS、尼龙材料通过3D打印制作，用于教学演示、轻型自动化设备的原型验证场景。在实际选型应用时，需要重点核对两个铰接孔的中心距参数，该尺寸直接决定了连杆机构的摆动行程与传动比，一旦中心距偏差超过0.1mm，就会造成整个连杆机构的运动轨迹偏移，出现卡滞、

　　异响甚至传动失效的问题；同时要确认铰接孔的深度尺寸，保证销轴插入后有足够的配合长度，避免接触应力过大造成孔壁过早磨损。该结构相比传统的单孔铰接支座，集成了两个铰接位的连接功能，不需要额外搭配中间连接连杆，减少了整个传动机构的零件数量，降低了装配累计误差，同时整体结构紧凑，占用安装空间小，适合在安装空间受限的小型设备内部布置。
