三孔定位圆形法兰连接基座结构设计

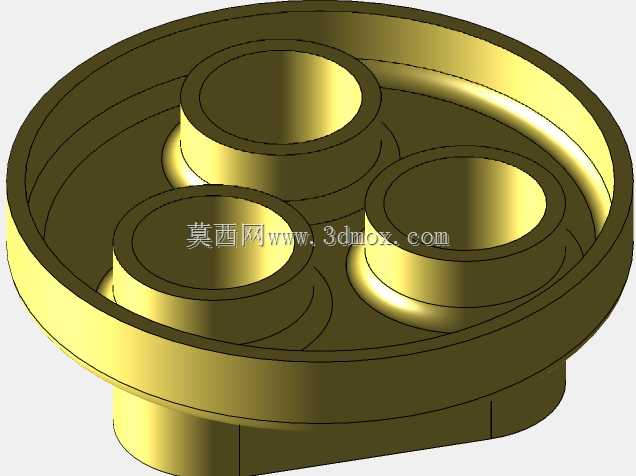

　　该零件为圆形法兰式三孔定位连接基座，主要应用于流体管路转接、多工位工装定位台、小型动力组件安装底座等场景，在气动回路分气节点、液压支路集成安装、3D打印工装夹具定位板块中均可适配使用，能够同时完成三路平行接口的定位支撑与介质转接，避免多管路分散安装带来的布局杂乱、定位偏差问题。从结构功能来看，零件主体为带外翻法兰边的圆盘式结构，底部设置有同轴的下凸定位止口，可直接嵌入对应安装面板的预制沉孔内，完成径向定位，无需额外打表找正即可保证安装同轴度，法兰边的环形平面可贴合安装基准面，通过周圈均布的隐藏式安装孔完成锁紧固定，安装后整体受力均匀，不会出现单侧偏载翘起的问题。上部三个凸起的圆柱凸台呈等边三角形均匀分布在圆盘顶面，

　　每个凸台内部均加工有同轴的阶梯通孔，孔口处设置有倒角导向结构，既可以作为管路插接的引导结构，也能在安装密封件时避免胶圈被锐边切损，三个凸台的高度保持一致，顶面平面度控制在合理公差范围内，可保证外接接头安装后密封面完全贴合，不会出现渗漏问题。设计过程中优先考虑了安装空间的紧凑性，整体外轮廓为规则回转体加三个均布凸台的结构，没有外伸的异形结构，在狭小安装舱室内也能顺利完成装配，三个凸台之间预留了足够的扳手操作空间，安装外接接头时不会出现工具与相邻凸台干涉的情况。圆盘主体的壁厚经过受力校核，在满足常规1.6MPa工作压力的强度要求下，尽可能控制整体重量，避免不必要的材料浪费，法兰边与主体圆盘、上部凸台与主体圆盘的衔接位置均设置了过渡圆角，

　　既可以减少加工过程中的应力集中，也能避免铸件毛坯出现冷隔、缺料的缺陷，同时在长期受交变载荷的工况下，圆角过渡结构能够大幅降低衔接位置开裂的风险。从安装边界来看，底部止口的外径与安装面板的沉孔采用间隙配合，装配时可顺利推入，法兰边的外径大于安装孔的分布直径，锁紧后整个安装面的压合覆盖范围足够，不会出现局部压强过大导致的基准面变形；上部三个凸台的中心距经过严格公差控制，能够与外接的三路分流体接口完全对位，避免强行装配带来的管路扭曲、密封件错位问题。零件的所有加工面均设置了合理的粗糙度要求，密封配合面的粗糙度满足密封件的工作要求，非配合面采用常规加工精度即可，平衡了加工成本与使用性能。在实际使用场景中，

　　这类基座既可以作为固定的分路连接座使用，也可以作为可快换的工装定位板使用，当应用在3D打印的快速工装场景中时，该结构无需额外支撑即可完成打印成型，三个凸台的垂直结构打印时无悬垂面，成型后精度稳定，安装后可快速完成三个工位的定位装夹，大幅减少工装调试的时间。针对不同的使用工况，该结构可通过调整凸台内孔的直径、法兰边的安装孔位置、底部止口的长度来适配不同的安装需求，整体结构的通用性较强，修改局部参数即可快速衍生出适配不同管径、不同安装空间的变体结构，无需重新进行整体的拓扑设计。结构设计时规避了常规多孔基座常见的壁厚不均问题，三个凸台下方的主体位置做了等厚处理，不会出现注塑或铸造过程中因壁厚差过大导致的缩孔、变形问题，后续进行批量加工时成品率更高。
