机加工用异形齿链轮结构设计

　　这款异形齿链轮主要面向机加工生产场景下的间歇传动工位设计，区别于常规等节距标准链轮，其齿形轮廓做了非对称修型处理，适配小空间内的步进式传动需求，常见于小型自动化输送线、专用机床的进给机构以及定制化工装的传动单元中。从实际使用场景来看，这类链轮往往搭配定制节距的传动链条使用，在工位间距固定、需要精准停位的机加工上下料环节，能够减少传动回程间隙，避免工件移位导致的加工公差超差。

　　设计阶段首先敲定的是安装边界，中心的异形花键孔并非标准通孔，而是做了三瓣式内凹定位结构，对应配套轴端的三个定位凸台，安装时无需额外加工键槽，直接通过端面的四个均布安装孔穿入紧固件即可完成锁固，这种设计能够大幅缩短现场装配的调校时间，尤其适合快换工装的传动工位，更换传动件时不需要重新打表找正，对准定位凸台拧紧紧固件即可达到同轴度要求。齿部的轮廓设计没有照搬标准链轮的渐开线齿形，而是根据配套链条的滚子直径做了齿沟圆弧的修正，每个齿的齿顶都做了0.2毫米的倒角处理，避免链条啮合时出现卡滞、跳齿的问题，同时齿侧间隙控制在0.15毫米以内，既保证传动过程中不会出现晃动，也不会因为间隙过小导致啮合磨损加剧。

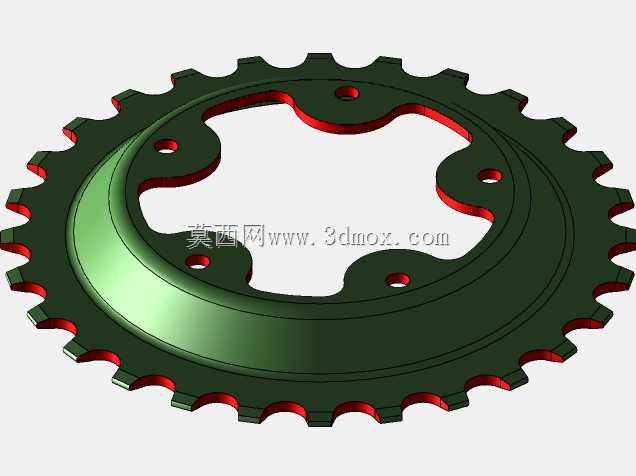

　　从外形尺寸来看，链轮的整体外径根据传动比需求做了适配，齿根圆到中心安装面的厚度做了等强度优化，靠近内孔安装位的区域厚度比齿部区域厚2毫米，避免紧固件锁固时零件出现形变，同时齿部的减重凹槽沿着内孔轮廓均匀分布，在不降低整体结构强度的前提下减少了零件自重，降低传动过程中的转动惯量，对于启停频繁的机加工工位来说，能够有效减少驱动电机的负载冲击。零件的端面做了双色区分的结构示意，红色标识的区域是啮合受力面，也就是齿部的承载侧以及内孔的定位贴合面，这些区域在实际加工时需要做表面淬火处理，硬度达到HRC45-50，提升耐磨性能，而深绿色标识的非受力区域则做发黑处理即可，不需要额外的硬化工序，能够平衡零件的使用寿命和加工成本。

　　实际选型应用时需要注意，这款链轮的安装孔位节圆是固定值，配套的轴端定位凸台尺寸需要和内孔的三瓣内凹结构完全匹配，公差带选用H7/k6的过渡配合，既保证装配时能够顺利推入，也不会出现同轴度偏差。传动啮合时，链条的张紧力不需要调整到标准链轮的张紧值，因为非对称齿形本身自带防跳齿的结构特性，张紧力控制在标准值的80%即可，能够有效延长链条和链轮的使用寿命。在机加工场景中使用时，这类链轮往往不需要配套额外的张紧轮，依靠自身的齿形修型就能适应±2毫米的中心距偏差，对于一些机架焊接后存在轻微形变的自制设备来说，能够降低装配调试的难度，不需要反复修配机架的安装位就能保证传动顺畅。

　　从建模逻辑来看，绘制这款链轮时首先要确定中心安装基准，先画出三瓣式内孔的定位轮廓，再以中心为基准阵列四个安装孔，之后根据传动比计算出齿部的节圆直径，逐点绘制修正后的齿形轮廓，通过拉伸凸台做出基础实体后，再切除出内圈的减重凹槽，最后对齿顶、安装孔边缘做倒角处理，建模过程中需要注意齿形的对称度偏差不能超过0.02毫米，否则传动时会出现周期性的异响和抖动。这类零件在实际加工时优先选用45号钢作为毛坯，经过车削、铣齿、钻孔、热处理、表面处理几道工序即可完成，加工过程中需要重点管控内孔定位面的平面度，以及齿部的节距偏差，避免安装后出现传动不平稳的问题。
