机加工用带柱法兰式连接传动构件

　　在常规机加工车间的工装夹具、小型传动模组搭建场景里，这类带周向圆柱销的法兰式构件是非常常见的传力连接部件，很多做专机改造、工装设计的工程师在做扭矩传递、工位定位的结构时，都会优先考虑这类结构的可靠性。从实际使用场景来看，这类构件大多用在需要传递中等扭矩、同时要求同轴度定位精度的连接位置，比如小型回转工作台的动力输入端连接、工装夹具的快换基座对接、非标自动化线里的间歇回转工位传动，相比普通平键连接的法兰，周向均匀布置的圆柱销能分担更大的剪切应力，在频繁正反转的工况下，不会出现平键滚键、键槽侧壁压溃的问题，尤其适合机加工场景里有冲击载荷的传动链路。

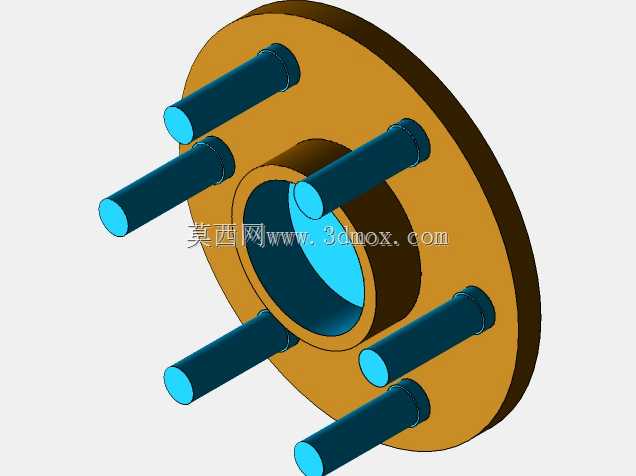

　　从功能特性上看，这个构件的核心功能分为两部分，中间的通孔是轴系安装位，用来和输入或者输出轴做配合，根据实际加工需求，这个孔可以做成H7公差的光孔配合锁紧螺母，也可以加工键槽做键连接，适配不同直径的标准轴件；周向均匀伸出的六根圆柱销是扭矩传递的核心，销柱和法兰盘本体采用过盈配合压装，销的端面做了倒角处理，既方便装配时插入对接构件的对应销孔，也能避免压装时销孔边缘出现应力集中导致的法兰盘开裂。法兰盘的本体厚度是经过强度校核的，在销孔位置做了局部加厚的隐性处理，从三维模型的剖面结构能看到，销孔周围的实体厚度比法兰外缘厚2mm左右，这个细节是很多新手建模时容易忽略的，实际加工时如果法兰盘整体做等厚，销孔位置在承受大扭矩时很容易出现开裂，局部加厚既不会过多增加零件重量，也能提升销孔位置的结构强度。

　　设计思路上，这个构件完全是围绕机加工场景的装配、加工便利性做的优化，首先周向销柱采用等角度均匀布置，六根销的中心分度圆和法兰本体同轴，加工时可以用加工中心的四轴转台一次装夹完成所有销孔的钻铰，不需要二次找正，能有效控制销孔的位置度误差，保证装配后每个销承受的剪切力均匀，不会出现个别销过载断裂的问题。销柱的长度做了统一设计，伸出法兰端面的长度一致，对接时可以同时插入对接法兰的对应孔位，不会出现个别销提前受力导致的别卡问题，销的直径和分度圆直径的比例是按照1:5的经验值选取的，这个比例下销的抗剪强度和法兰盘的结构强度能达到最优匹配，不会出现销断了法兰没坏、或者法兰裂了销还完好的强度不匹配问题。中间的轴孔设计了台阶结构，大端的沉孔可以容纳轴端的锁紧螺母或者轴用挡圈，装配后螺母不会突出法兰端面，避免和周边的回转部件发生干涉，小端的孔和轴做配合，配合长度是轴径的1.2倍，这个长度既能保证同轴度定位精度，也不会因为配合长度过长导致装配难度增加。

　　从安装边界来看，这个构件的法兰盘外径是按照销柱分度圆直径的1.8倍设计的，外缘留出的实体宽度足够安装时做周向的找正基准，也可以在外缘加工装夹用的工艺台，方便车削加工时的三爪装夹。销柱伸出端面的长度是销直径的2倍，这个插入深度既能保证传递扭矩时的接触面积足够，也不会因为插入过深导致对接件拆卸困难，日常维护时只需要用拔销器就能轻松把对接件和这个法兰分离，不需要做破坏性拆卸。法兰盘的背面是完全平整的设计，没有多余的凸台或者凹槽，安装时可以完全贴紧安装基准面，靠端面的摩擦力辅助传递部分扭矩，降低销柱承受的剪切载荷，实际安装时只需要保证背面和安装面的平面度在0.02mm以内，就能保证整个构件的回转跳动控制在0.03mm以内，满足大部分机加工工位的回转精度要求。另外这个构件的所有棱边都做了0.5mm的倒角处理，没有尖锐的毛刺边，不管是加工时的人工周转，还是后期的设备维护，都不会出现划伤操作人员的问题，也能避免热处理时棱边出现应力集中导致的淬火裂纹。
