机加工用偏心轴座组合结构件

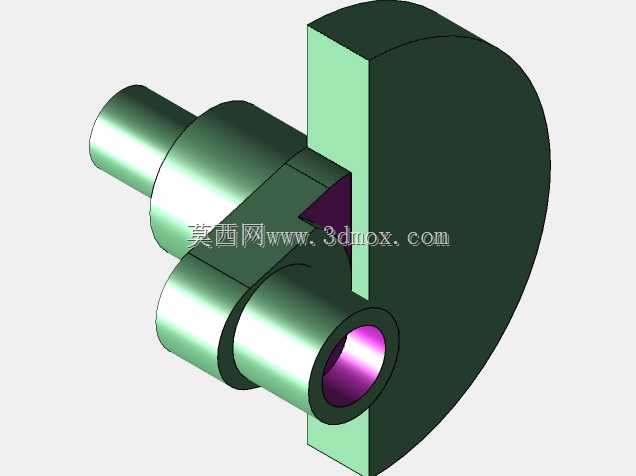

　　在常规金属切削加工的工装配套场景里，这类偏心结构的轴座组合件常被用作小型工装的传动连接载体，适配普通车床、铣床的辅助定位工装改造，也可作为小型专用夹具的动力传递部件，承担偏心往复动作的输出功能。从结构设计逻辑来看，该构件采用一体化集成式设计，将偏心盘体与双轴段做了合并建模，避免了分体装配带来的同轴度累积误差，盘体部分做了半剖式的让位设计，既能够保证偏心动作的行程足够，又能减少整体构件的重量，降低转动过程中的惯量损耗。双轴段采用阶梯轴结构，不同直径的轴段分别对应不同的安装配合需求，直径较小的外伸轴段用于和外部传动件连接，可适配带轮、连杆等常见传动零件的安装孔径，靠近盘体的大直径轴段则作为主支撑段，

　　和安装座上的滑动轴承或者滚动轴承内圈配合，保证转动过程中的径向支撑刚度。轴段内部设计有同轴的通孔，一方面可以减轻轴段自身重量，另一方面可穿入拉紧螺杆实现构件的轴向锁紧，避免高速转动时出现轴向窜动，通孔端口做了倒角处理，方便装配时螺杆的导入，也能去除加工毛刺避免应力集中。偏心盘体的侧面做了平面铣削加工，形成两个平行的定位平面，可用于安装行程触发挡块，或者作为锁紧螺钉的顶紧面，方便调整构件的初始偏心角度，适配不同行程需求的工装场景。从安装边界来看，该构件的最大回转半径由偏心盘体的外圆尺寸决定，设计时预留了足够的安全间隙，安装时需要保证盘体周边3mm范围内无其他干涉零件，轴段的支撑跨距需要控制在合理区间，

　　避免悬臂过长导致转动时出现挠曲变形。实际应用中，这类构件常被用在小型送料机构的偏心驱动单元里，通过轴的连续转动带动连杆实现直线往复送料动作，相比分体式的偏心轮加轴的组合，一体化结构的装配难度更低，不需要额外做键连接的强度校核，整体的传动刚性更好，适合中低速、中等载荷的机加工辅助工装使用。建模过程中对所有的锐边都做了R0.5的圆角处理，既符合实际机加工的工艺要求，避免热处理时出现应力开裂，也能减少装配过程中锐边划伤操作人员的风险。盘体与轴段的衔接位置做了过渡圆角，降低应力集中系数，提升构件的疲劳寿命，适配反复正反转的工况需求。
