方形带沉孔安装定位机械固定板

　　在常规机械加工的工装夹具、小型功能模组搭建场景里，这类方形安装固定板是出镜率极高的基础结构件，很多一线做结构设计的工程师在做模组固定、工位定位的时候，都会优先选用这类结构成熟的板件做基底。从实际使用场景来看，这类板件既可以作为小型气动元件、检测传感器的安装基座，也可以在工装治具里承担工件定位的承载面，甚至在部分3D打印设备的成型平台调平结构、小型输送线的端部挡板位置，都能看到同结构板件的应用，它没有复杂的传动或者受力结构，核心作用就是提供稳定的安装基准面，保证装在上面的元件位置精度不会因为设备运行的振动出现偏移。

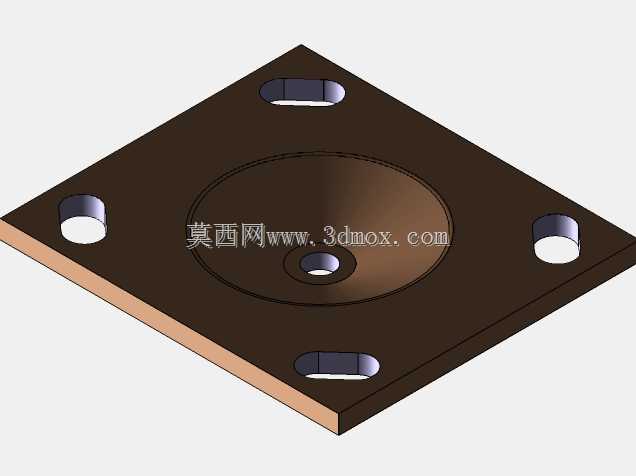

　　从结构设计的思路来看，这块板采用正方形的外轮廓是经过实际工况考量的：正方形结构在排布安装孔的时候对称性更好，四个角的安装孔位到中心的距离完全一致，不管是横向还是纵向安装，都不需要额外调整孔位的适配方向，对安装空间的兼容性更强。四个角的安装孔做了沉头锪平处理，这部分结构是为了让内六角圆柱头螺钉或者沉头螺钉安装之后，螺钉头部不会突出板的上表面，避免后续安装其他元件的时候出现干涉，同时锪平的端面能保证螺钉锁紧的时候受力均匀，不会因为板件表面的不平整导致锁紧后板件出现翘曲，影响上表面的平面度。板件中心区域做了内凹的圆形沉台，这个沉台的作用是定位带圆柱外轮廓的配套零件，比如小型轴承座、导向轴支座、传感器的定位凸台，安装的时候只需要把配套零件的圆柱端卡入这个沉台，就能自动完成同轴定位，不需要反复打表找正，能大幅缩短现场装配的调校时间，沉台中心的小通孔是用来穿固定螺钉或者过线的，既可以从板的背面穿螺钉锁紧沉台上安装的零件，也可以让安装在板上的检测元件线缆从这个孔穿出，避免线缆露在板面上被运动部件剐蹭。

　　从安装边界的尺寸逻辑来看，这类板件的厚度一般会根据承载的重量做匹配，常规轻型工况下厚度在5-8mm就能满足使用需求，如果是承载较重的冲压或者切削工装，厚度会提升到10-15mm，保证锁紧安装之后板件不会出现受力变形。四个安装孔的中心距一般会按照标准的铝型材间距来设计，比如适配2020、3030系列工业铝型材的安装孔距，这样不需要额外做转接板就能直接把这块固定板装在型材框架上，适配性更强。板件的上下两个大平面都要求做铣削加工，保证平面度公差在0.1mm以内，这样不管是作为安装基准面还是工件承载面，都不会因为平面度超差导致安装的元件出现倾斜，影响设备的运行精度。边缘的倒角处理除了去除加工毛刺避免安装时划伤操作人员，也能在装入狭小安装空间的时候起到导向作用，不会因为边缘的直角毛刺卡在安装位里。

　　在实际加工过程中，这类板件一般会选用45号钢或者6061铝合金作为原材料，承载要求高的工况下会做发黑或者调质处理提升表面硬度和防锈能力，轻量化要求高的场景就用铝合金做硬质阳极氧化，在保证结构强度的同时降低整体重量。加工的时候会先铣削两个大平面保证厚度尺寸和平面度，再加工四个角的沉孔和安装通孔，最后做中心沉台和中心孔的加工，所有孔位的位置度公差一般控制在0.05mm以内，保证和配套零件装配的时候不需要额外修配。很多刚入行的结构设计师在做这类板件的时候容易忽略沉孔的深度尺寸，要么沉孔做太浅导致螺钉头突出板面，要么沉孔做太深把板打穿降低结构强度，实际设计的时候沉孔深度一般留螺钉头部厚度的0.5mm余量，既能保证螺钉头完全埋入板内，也不会影响板的整体结构强度。另外中心沉台的直径公差一般取H7的间隙配合公差，这样配套的定位零件装入的时候既不会太松导致定位间隙过大，也不会太紧出现装配卡滞的问题，在实际装配的时候只需要轻轻推入就能到位，不需要用铜棒敲击，避免损伤零件表面。
