双六角头内螺纹连接柱结构设计

　　在各类机械装配、工装夹具搭建以及非标设备组装场景中，这类双六角头内螺纹连接柱是十分常用的间隔紧固元件，很多时候需要在两块板件之间实现定距支撑同时完成螺纹锁紧，常规的单头螺柱或者螺母无法同时满足两端的锁紧定位需求，这类结构就刚好适配这类工况。从实际使用场景来看，这类连接柱常被用在电子设备机架装配、自动化设备的板层间隔固定、3D打印定制工装的连接节点位置，尤其是在需要频繁拆装的维护点位，双六角的结构可以让两端都能通过扳手施加锁紧力矩，不会出现单头结构拧动时跟转的问题，装配效率比普通螺柱搭配螺母的组合高出不少。

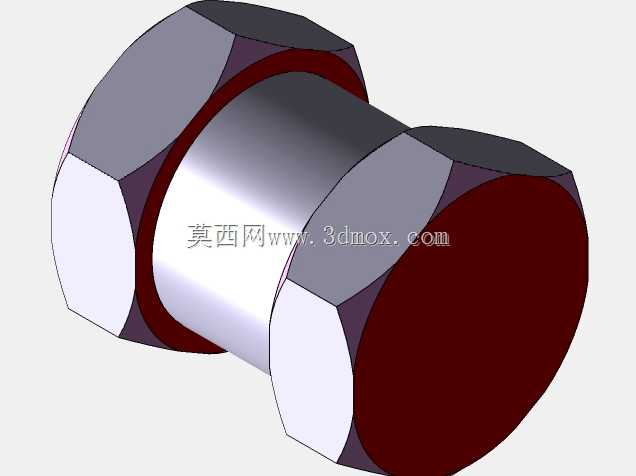

　　从功能特性上看，该结构两端都设计了标准外六角扳拧面，中间为光滑圆柱段，内部为贯通内螺纹孔，使用时既可以从两端分别拧入外螺纹紧固件实现两个构件的对拉固定，也可以将一端拧入已有的螺柱上，另一端通过螺丝锁紧外部板件，实现定距支撑的作用。中间光滑圆柱段的外径是整个零件的最大安装边界，设计时需要提前确认安装孔的避让尺寸，确保圆柱段可以顺利穿过待固定板件的过孔，两端六角头的对边尺寸要大于过孔直径，这样才能实现轴向的限位支撑，不会出现连接柱整体穿过安装孔的失效问题。

　　设计这类零件的时候，首先要确定的是内部螺纹的规格，根据实际需要承受的拉拔载荷选择匹配的螺纹公称直径，螺纹的有效旋合长度要满足螺纹连接的强度要求，一般不小于螺纹公称直径的1.5倍，避免出现螺纹滑牙的失效。两端六角头的厚度需要结合扳手的夹持需求设计，厚度过薄会导致扳拧时容易出现打滑、棱角崩损的问题，厚度过大则会增加不必要的零件重量和安装占用空间。中间圆柱段的长度是决定连接定距尺寸的核心参数，设计时需要考虑被连接件的压缩量、表面处理层的厚度，预留合理的装配公差，避免出现锁紧后板件压合不到位或者间隙过大的问题。六角头和中间圆柱段的衔接位置要设计合理的退刀结构，不管是采用车削加工还是3D打印成型，都要避免尖角应力集中，尤其是在承受交变载荷的使用场景下，衔接位置的圆角过渡可以大幅降低应力集中系数，提升零件的疲劳寿命。

　　从安装边界来看，这类连接柱在装配时需要预留足够的扳手操作空间，六角头周围的避让半径要大于扳手的回转半径，不然会出现扳手无法卡入六角头、没法施加规定锁紧力矩的问题。如果是用于3D打印制作的场景，设计时还要考虑打印成型的工艺性，两端六角头的平面尽量平行于打印平台，减少支撑结构的使用，内螺纹如果是打印直接成型的话，要预留合适的螺纹间隙，避免打印后螺纹旋合不畅，当然如果对螺纹强度要求较高的场景，也可以先打印出螺纹底孔，后期通过丝锥攻丝来获得更高精度的螺纹配合面。

　　在实际选型应用的时候，不能只看零件的外形匹配，还要结合使用场景的载荷特性选择合适的制作材料，如果是普通的工装定位、轻载固定场景，采用PLA、ABS这类常见3D打印材料就可以满足使用需求，如果是用于工业设备上承受较大拉压载荷的位置，就需要选用金属材料通过机加工方式制作，同时要做对应的表面处理来提升防锈和耐磨性能。另外在装配的时候，两端的锁紧力矩要匹配螺纹规格和材料强度，不能过度拧紧导致螺纹滑牙或者六角头断裂，尤其是3D打印制作的塑料材质零件，本身的强度比金属件低，更要控制锁紧力矩，必要的时候可以增加平垫圈来分散压紧力，避免压伤被连接件的表面。
