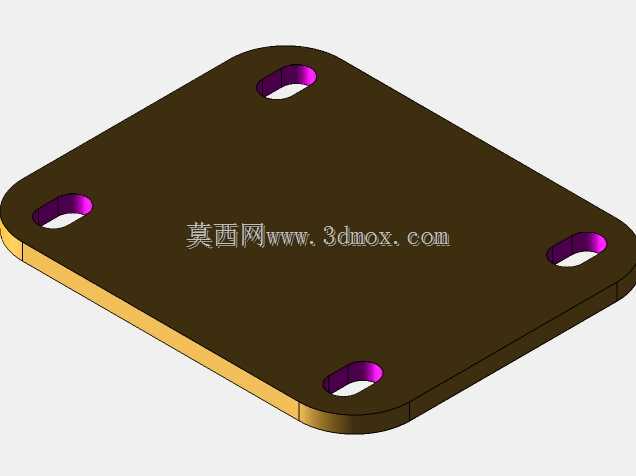

带腰形安装孔圆角矩形安装垫板

　　这款带腰形安装孔的圆角矩形垫板，是工业装配场景中极为常用的基础支撑连接件，日常在各类小型设备的机架固定、电控元件安装、工装夹具定位环节都能见到它的身影。从结构设计来看，整体采用等厚薄板构型，四个边角做了圆弧过渡处理，并非直角裁切，这一细节并非单纯为了美观，实际装配中能有效避免直角边缘划伤操作人员、剐蹭相邻管线，同时也能降低板材边角在受外力磕碰时出现应力崩裂的概率，尤其在铝合金、工程塑料这类常用垫板材质的加工场景下，圆角结构能大幅提升零件的边缘抗损能力。四个安装位全部采用腰形孔设计，而非常规圆孔，这是该零件最核心的功能设计点：腰形孔预留了一定的安装调节余量，现场装配时不需要将孔位与对接螺柱完全精准对位，

　　可顺着腰形孔的长轴方向微调垫板的固定位置，能抵消一部分机架加工的孔位误差、零件装配的累计公差，大幅降低现场安装的对位难度，尤其在多零件拼接的工装台架、需要定期调整位置的小型传感器安装场景下，这种可调孔位的设计能减少二次扩孔、重新打孔的工作量。垫板的上下表面均为平整加工面，没有额外的凸起或凹槽结构，支撑面与被固定件、安装基面可以实现完全贴合，不会出现局部悬空导致的受力不均问题，当被固定件压装在垫板上时，压力能均匀分散到整个安装基面，避免局部压强过大压伤基面或者导致被固定件倾斜。从安装边界来看，四个腰形孔分别布置在靠近垫板四个边角的位置，孔位中心距离垫板侧边的距离经过合理核算，既保证了安装后螺栓锁紧的受力点不会过于靠近边缘导致板材开裂，

　　也不会因为孔位过于靠内压缩垫板中间的有效支撑区域，中间完整的平整区域可以用来承托各类方形、矩形的小型功能部件，比如小型接线盒、气动阀岛、微型驱动模块等，不需要额外在支撑面加工避让结构。厚度方向的尺寸选择适配常规M4、M5规格的内六角螺栓安装，锁紧后螺栓头部不会突出垫板的支撑平面，不会影响被固定件的平稳放置。在实际应用中，这类垫板常作为中间过渡连接件使用，当被固定件的安装孔距与基面的预留孔距不匹配时，不需要重新加工基面或者改装被固定件，通过这块垫板的腰形孔调节就能完成适配，同时垫板本身也能起到分散锁紧压力、保护基面不被螺栓压出凹痕的作用，在3D打印设备的运动模组安装、小型自动化工作台的元件固定、电子设备的机架内部衬垫场景下，

　　这种结构简单、安装容错率高的垫板都是性价比极高的基础配件。设计这类零件时，核心需要把控腰形孔的长轴方向与实际需要调节的方向一致，圆角半径要匹配板材厚度，避免圆角过小导致应力集中，同时板面的平面度公差要控制在合理范围内，保证装配后不会出现翘曲，影响被固定件的安装精度。
