带防滑外缘带中心通孔手拧调节旋钮

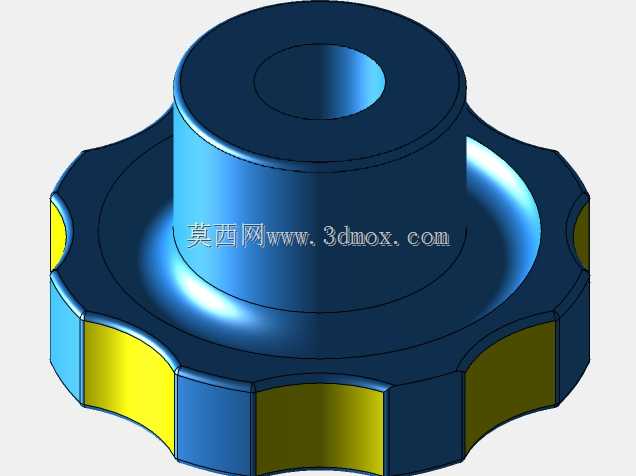

　　这款带防滑外缘的手拧调节旋钮，是手动调节类机构里非常常见的操作件，日常在各类试验台架、小型工装夹具、流体管路调节阀、检测设备的档位调节、张紧机构的手动锁止场景里都能见到它的身影。从结构设计来看，整体采用同轴回转体加周向防滑结构的组合，上部是直径较小的圆柱段，中心开有贯通的轴向通孔，这个通孔的作用并非单一的减重设计，更多是为了适配穿过旋钮中心的调节杆、阀杆或者拉杆，让旋钮可以通过侧面的顶丝或者端面的紧定结构和穿过中心的杆件实现周向固定，转动旋钮的时候就能带动中心杆件同步转动或者轴向移动，实现调节、锁止的功能。下部的外缘做了多段内凹的圆弧防滑槽，相邻槽之间形成凸起的握持棱，这种结构比传统的直纹滚花或者网纹滚花更适合3D打印加工，

　　不需要额外的滚花工序，打印完成后不需要二次处理就能获得足够的握持摩擦力，哪怕手上沾有少量润滑油或者切削液，转动旋钮的时候也不会出现打滑的情况，同时这种多段圆弧的外缘没有尖锐的棱角，手动操作的时候不会硌手，长时间频繁调节也不会造成手部的不适感。从安装边界来看，上部圆柱段的直径小于下部防滑外缘的直径，安装的时候上部圆柱段可以伸入设备面板的安装孔内，下部的大直径外缘则卡在面板外侧，既可以作为旋钮转动的轴向限位，也能避免旋钮整体陷入安装孔内部影响操作。中心通孔的尺寸公差设计需要和适配的杆件做间隙配合，单边间隙控制在0.1到0.2毫米之间，既可以保证旋钮可以顺畅套入杆件，也不会因为间隙过大导致转动的时候出现旷量，影响调节的精度。

　　周向的防滑槽深度设计在3到5毫米之间，这个深度既可以保证手指握持的时候有足够的接触面积提供摩擦力，也不会因为槽深过大导致旋钮整体的结构强度下降，在施加较大的拧紧力矩的时候不会出现外缘断裂的情况。在实际选型应用的时候，如果是用于低压管路的球阀调节，这个旋钮可以直接套在球阀的阀杆上，通过侧面的紧定螺钉固定，不需要额外加装手柄，整体结构更紧凑，外露的部分没有突出的手柄，不容易被意外碰撞导致阀门状态改变。如果是用在工装夹具的手动张紧结构上，中心通孔可以穿过张紧拉杆，旋钮端面和拉杆的螺纹配合，转动旋钮的时候就能拉动拉杆实现夹具的夹紧和松开，周向的防滑结构可以提供足够的拧紧力矩，不需要借助扳手就能实现可靠的夹紧。从3D打印的适配性来看，

　　这个零件的所有结构都没有悬空的倒扣面，打印的时候不需要添加支撑结构，直接以底面为打印平面就能完成加工，打印完成后只需要去除底部的打印 raft 就能直接使用，材料选择上如果是用于普通的低载荷调节场景，使用常规的PLA材料就能满足强度要求，如果是用于有一定温度或者需要更高强度的场景，可以选择PETG或者ABS材料打印，都能获得不错的使用效果。在结构优化的细节上，上部圆柱段和下部防滑外缘的衔接位置做了圆角过渡，避免应力集中，在频繁承受拧紧力矩的时候不会在衔接位置出现断裂的情况，中心通孔的两端也做了倒角处理，套入杆件的时候可以起到导向作用，不需要精确对准就能顺利安装。整体的高度设计控制在合理范围内，既不会因为高度过高导致旋钮突出设备面板太多容易被误碰，也不会因为高度过矮导致手指握持的时候没有足够的接触面积，操作费力。
