带圆柱轴座的双折角连接固定支架

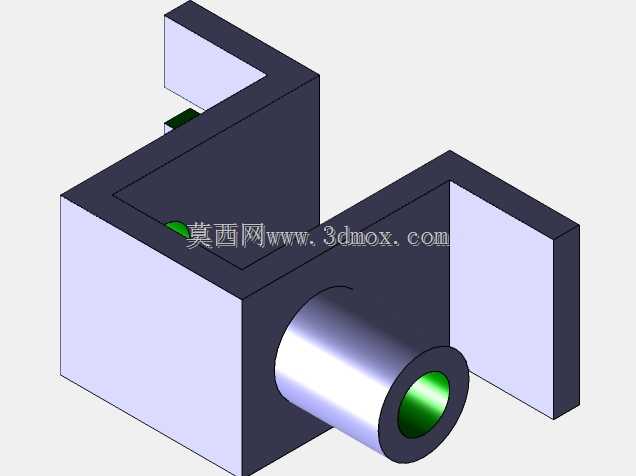

　　这款带圆柱轴座的双折角连接固定支架，在小型自动化设备的工位定位、桌面级工装的辅助支撑场景中有着很高的适配性，尤其适合需要同时完成垂直面贴合固定与轴类零件穿接定位的安装需求。从结构设计逻辑来看，主体采用双侧折边的L型拼接式腔体结构，两个互相垂直的安装平面均预留了足够的螺栓沉孔空间，安装时可以直接贴合设备型材的直角面完成固定，不需要额外加工转接垫片来抵消安装间隙，折边的高度经过反复校核，既保证了支架与安装面的接触面积足够分散承重，又不会因为折边过高占用周边运动部件的活动空间。前端延伸出的圆柱轴座是整个零件的核心功能区，轴孔的内壁做了同轴度公差预留，能够适配直径匹配的光轴、导杆或者传感器探头的穿装固定，

　　轴座与主体腔体的衔接处做了圆弧过渡处理，避免直角应力集中导致的受力断裂问题，轴孔端面的环形凸台设计，一方面可以给穿入的轴类零件提供轴向定位的基准面，另一方面也能增加轴座部分的壁厚，提升长期受径向载荷时的结构强度。在实际选型使用时，需要注意几个安装边界参数：主体腔体的内部空腔宽度要和待安装的型材或者安装位的凸起尺寸匹配，避免出现腔体卡滞无法贴合安装面的情况；前端轴座的中心高度要和对接部件的轴孔中心高度保持一致，安装前需要提前测算安装面到轴中心的垂直距离，防止出现轴系不同心导致的卡涩、磨损问题；两个折边安装面上的固定孔位间距，要对应型材上的T型槽间距或者安装板上的预钻孔间距，不需要额外扩孔就能完成装配。从结构强度的角度考量，

　　这款支架的壁厚设计兼顾了轻量化与承重需求，日常工况下承受垂直于轴座方向的径向载荷时，不会出现明显的形变，适合在低负载的定位机构、传感器安装支架、小型导杆的端部支撑座等场景使用。设计过程中特意规避了复杂的曲面结构，所有的折角、衔接位置都采用规则的直角与圆弧过渡，不管是采用3D打印快速打样验证，还是采用机加工方式批量生产，都能有效降低加工难度，减少生产过程中的工序耗时。在实际装配场景中，这类支架常被用在小型输送线的侧边挡料机构安装、检测工位的传感器探头固定、桌面级小型工装的定位轴支撑等位置，相比一体式的直角支架，额外集成的轴座结构减少了单独采购轴座再拼接安装的工序，也避免了拼接安装带来的累计装配误差，能够有效提升装配效率，

　　保证安装后的位置精度。需要注意的是，这款支架的轴孔为光孔设计，若需要承受较大的轴向窜动力，可以在轴座侧壁预留顶丝孔位，装配时加装顶丝完成轴类零件的轴向固定，不需要对主体结构做大幅度修改就能适配更多的使用场景。支架的腔体内部预留了少量的冗余空间，安装时可以在腔体内放置小型的接线端子或者缓冲垫片，不会因为内部空间不足导致零件无法完全贴合安装面，双侧折边的结构也让支架在承受侧向冲击力时，能够将受力均匀分散到两个垂直的安装面上，相比单折边的L型支架，抗侧向形变的能力提升明显，在有轻微振动的工况下也能保持安装位置的稳定性，不会因为长期振动出现固定螺栓松动、位置偏移的问题。
