内燃机活塞组件结构三维设计

　　在往复式内燃机的核心做功单元里，活塞是直接承接燃烧压力、完成能量转换的关键承载零件，这套活塞组件的三维结构设计，完全围绕实际工况下的受力、密封、运动导向需求展开，可直接用于动力总成的结构验证、装配干涉检查以及教学演示场景。从实际应用场景来看，这类活塞广泛适配小排量单缸汽油机、通用动力机械以及小型发电机组的动力单元，在工作过程中需要承受最高可达数兆帕的燃气爆发压力，同时在缸套内完成每分钟数千次的往复直线运动，还要将燃烧产生的推力通过活塞销传递给连杆，最终带动曲轴旋转输出扭矩。

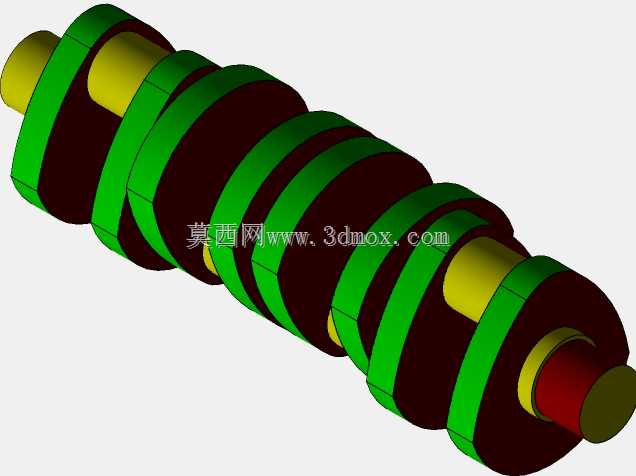

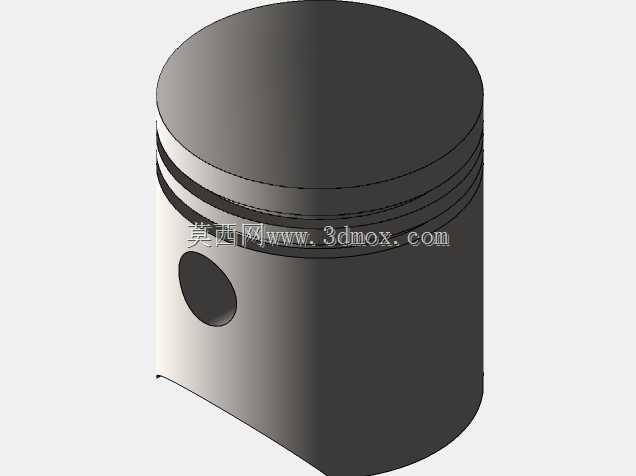

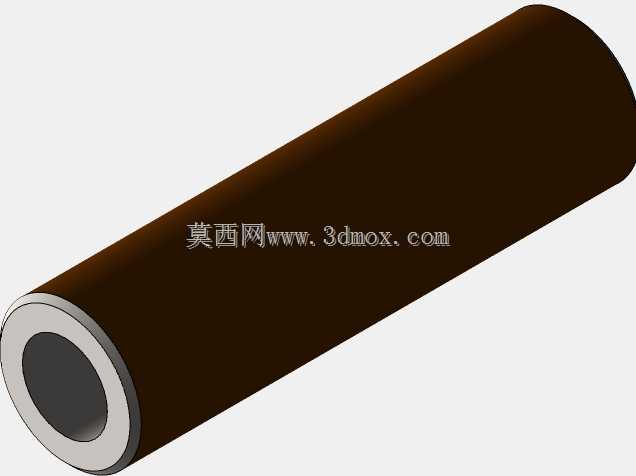

　　从功能特性层面看，该活塞头部设置了多道环槽结构，靠上的环槽用于安装气环，负责密封燃烧室与曲轴箱的连通间隙，避免高温高压燃气窜入曲轴箱稀释润滑油，靠下的环槽用于安装油环，在往复运动过程中刮除缸壁上多余的润滑油，防止机油窜入燃烧室参与燃烧造成积碳。活塞裙部的型线设计采用了微椭圆结构，并非正圆柱形态，这是因为活塞在工作时受热不均，头部靠近燃烧室温度更高，热膨胀量更大，裙部受侧推力作用会产生弹性变形，微椭圆的型线可以在热态工况下让活塞裙部与缸套保持均匀的配合间隙，避免出现拉缸、卡滞的故障。活塞销孔采用了同轴度极高的通孔设计，用于安装活塞销实现活塞与连杆小头的铰接，销孔位置略微偏离活塞中心轴线，这样的设计可以在做功冲程活塞换向时减小活塞对缸壁的敲击噪音，提升整机运转的平顺性。

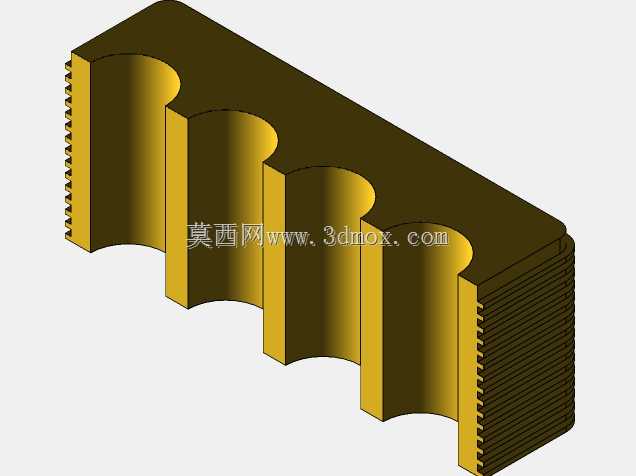

　　在设计思路上，整个模型严格遵循内燃机活塞的设计规范，首先确定活塞的总高度与缸径的比例关系，保证活塞在上下止点运动时拥有足够的导向长度，避免出现偏磨；头部环槽的宽度、深度尺寸按照标准活塞环的规格设定，保证环组安装后不会出现轴向窜动过大的问题；裙部的长度设计兼顾了轻量化与导向稳定性，在满足受力要求的前提下尽可能去除多余材料，降低活塞往复运动的惯性力，减少曲轴连杆机构的动载荷。从安装边界来看，活塞的外径尺寸与对应缸套的内径保持规定的配合间隙，安装时需要使用专用工具压缩活塞环才能将活塞推入缸套；活塞销的长度需要保证安装后两端的卡环能完全嵌入销孔的卡环槽内，防止活塞销轴向窜动刮伤缸壁；活塞顶部的燃烧室形态与缸盖燃烧室匹配，保证压缩比符合设计要求，不会出现气门碰撞活塞顶的干涉问题。

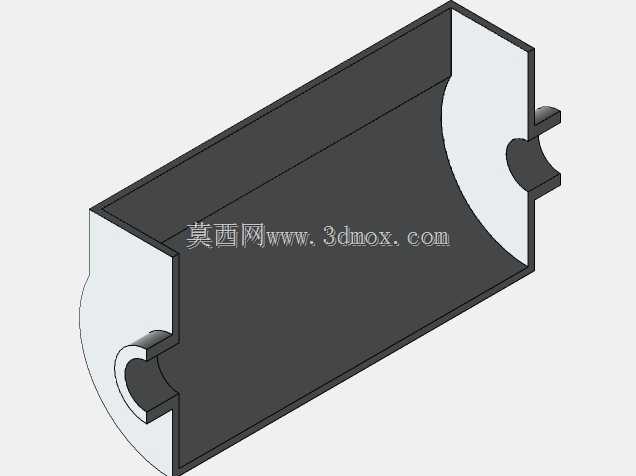

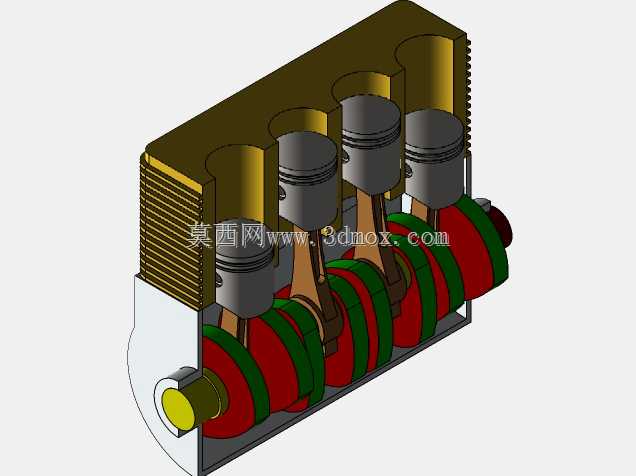

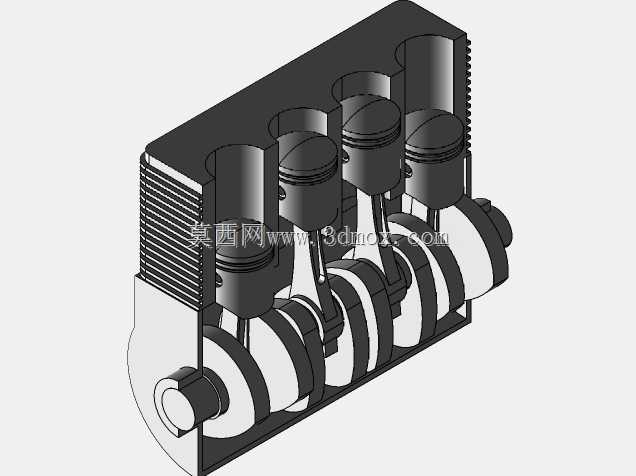

　　在实际工程应用中，这类三维模型可以用于虚拟装配验证，检查活塞在上止点时与气门、缸盖的最小间隙，在运动仿真中分析活塞的侧推力变化规律，还可以用于有限元分析的前处理模型，模拟燃气压力作用下活塞的应力分布、热负荷下的变形量，为后续的结构优化、材料选型提供数据支撑。对于刚接触动力机械设计的从业者来说，这个模型可以直观展示活塞组件的结构组成，理解各部分结构对应的功能作用，避免在设计中出现结构缺失、配合尺寸错误的问题。整个活塞的外形没有多余的装饰性结构，所有的型面、槽孔、倒角都对应实际的功能需求，比如活塞顶部的边缘倒角是为了安装时避免刮伤缸套内壁，环槽底部的卸压槽是为了让活塞环背隙的积碳有容纳空间，防止活塞环卡滞失效。
