星型排布活塞连杆组径向动力装置

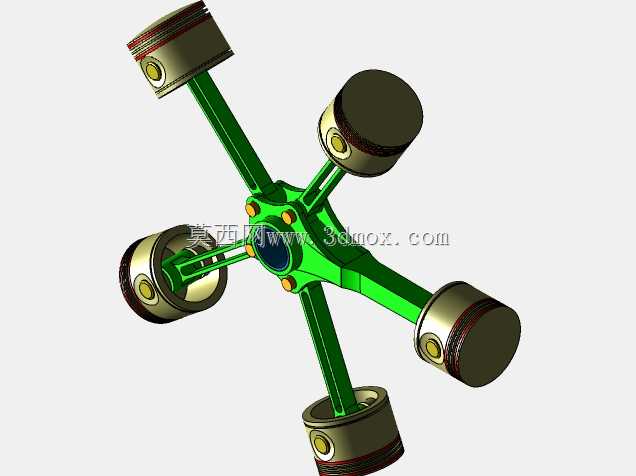

　　这类径向排布的活塞连杆动力结构，最早在航空活塞动力场景中得到大规模应用，凭借紧凑的径向布局，能在较小的整机轮廓下实现更大的总排量，相比直列排布的同排量动力单元，其曲轴长度可缩短40%以上，整机迎风面的轮廓更规整，适配早期螺旋桨飞行器的机头安装边界，不需要额外设计复杂的传动偏移结构，曲轴输出端可直接对接螺旋桨安装法兰，大幅降低动力传输路径的损耗。从结构特性来看，该装置采用五缸星型均布设计，相邻气缸的中心夹角为72度，活塞通过分体式连杆与中心曲柄销连接，其中一根连杆作为主连杆直接固定在曲柄销上，其余四根连杆通过铰接耳座连接在主连杆的大端凸缘上，这种设计能避免多连杆在同一曲柄销上堆叠造成的轴向尺寸超限问题，

　　同时保证各缸活塞的运动行程一致性，将各缸往复运动的惯性力在径向平面内实现部分自平衡，降低整机运转时的振动幅值，减少对支撑机架的载荷冲击。在实际工况应用中，这类结构除了传统的航空动力场景，也可适配小型固定式动力机组、应急备用动力单元，以及部分特种作业装备的动力源，其风冷散热的天然优势十分突出，每个气缸都独立暴露在迎面气流中，不需要设计复杂的水冷套结构与冷却液循环管路，整机结构更简单，维护时可单独对单个气缸的活塞、活塞环组件进行拆装更换，不需要完全拆解整机主体，大幅降低现场维护的操作难度。从设计落地的角度看，建模时需要重点关注连杆铰接点的运动间隙校核，活塞销与连杆小头的配合公差需控制在合理区间，避免热态工况下因膨胀造成的卡滞；

　　活塞裙部的型线需要根据侧推力的方向做微变型设计，因为径向布局下活塞的侧推力方向随曲柄转角变化，与直列发动机活塞单侧受力的特征有明显区别，裙部承压面的分布需要覆盖整个圆周方向的受力区间。安装边界方面，该动力装置的核心安装基准为中心曲轴的主轴承座端面，所有气缸的中心轴线均交汇于曲柄销的中心位置，安装时需要保证各缸的安装法兰面与中心轴线的垂直度，避免连杆运动时出现附加弯矩；整机的径向最大轮廓尺寸由活塞处于外止点时的活塞顶部位置决定，设计外围安装护罩或对接设备时，需要预留足够的活塞往复运动空间，同时要考虑连杆大端做圆周运动时的扫掠边界，避免外围部件与运动件发生干涉。另外，这类结构的润滑系统设计与直列机型有明显区别，因为气缸呈放射状排布，

　　机油回流路径不能依靠重力自然回流到油底壳，需要设计专门的机油收集通道与回油管路，或者采用干式油底壳结构，通过机油泵主动将各缸部位的润滑油抽回储油箱，避免机油在下部气缸堆积造成机油窜烧问题。在功能特性上，该结构的动力输出平顺性优于同缸数的直列机型，因为各缸的做功冲程间隔更短，五缸径向结构的做功间隔角为144度，曲轴每旋转两周即可完成五个缸的依次做功，动力输出的扭矩波动更小，不需要配备大惯量的飞轮即可稳定运转，能进一步降低整机的重量。建模过程中对活塞环槽的位置、活塞销孔的偏心量都做了对应还原，活塞销采用全浮式设计的结构特征也在模型中有所体现，连杆杆身采用工字形截面，在保证结构强度的前提下降低往复运动件的质量，减少惯性力带来的载荷。
