双环夹座式连接固定支撑结构件

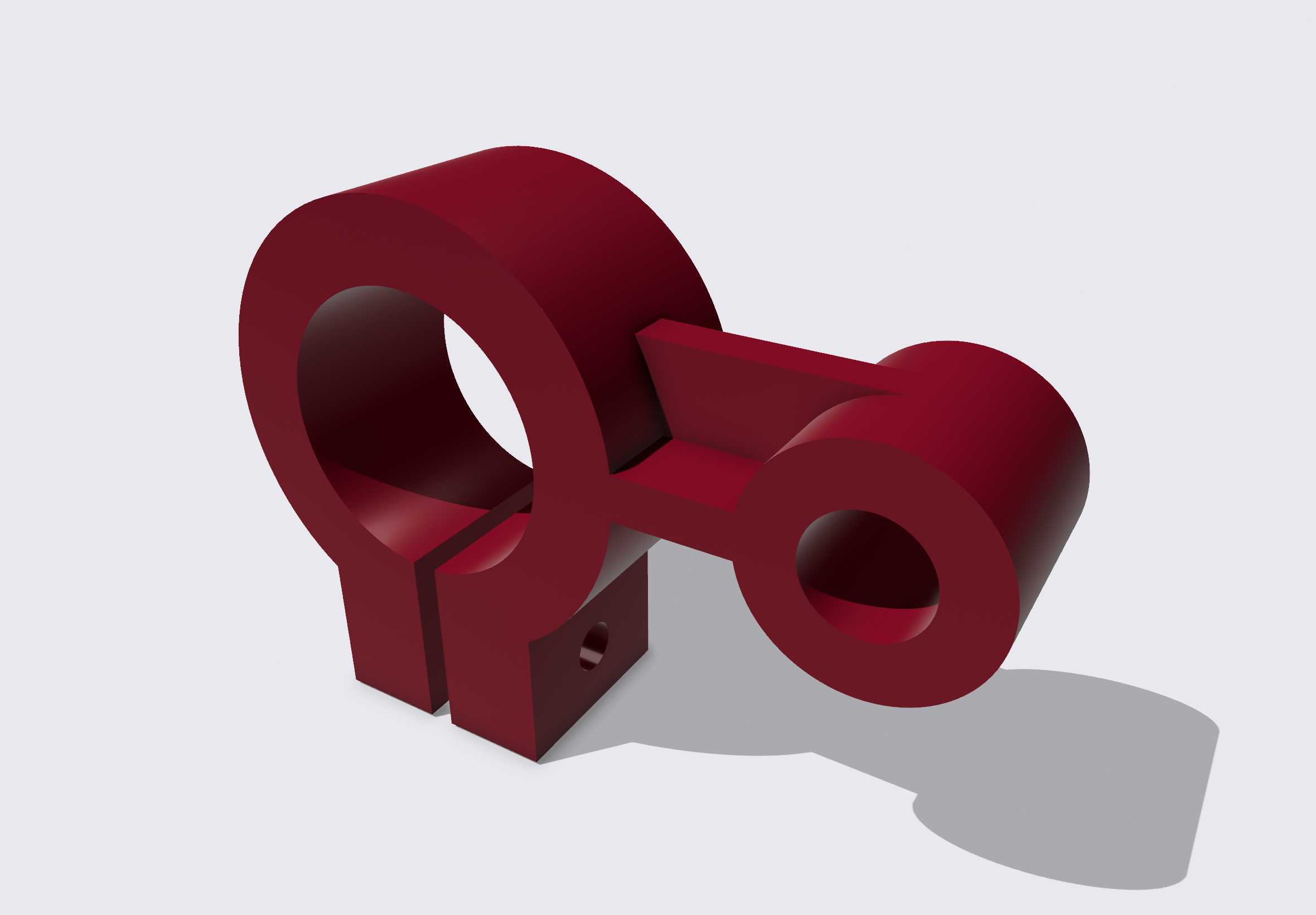

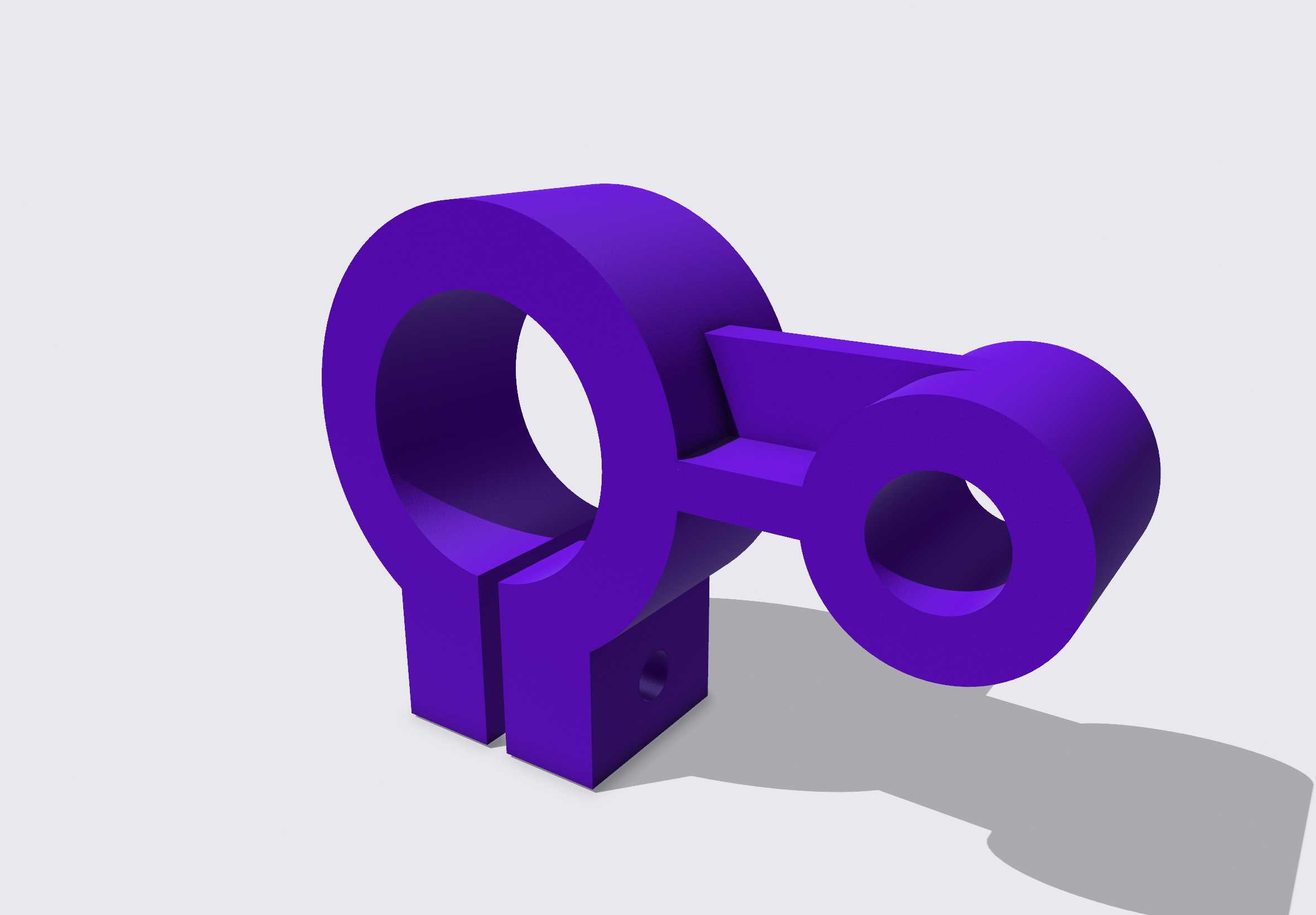

　　该结构件属于机械系统里的连接支撑类构件，日常多应用在轻工输送线、小型工装夹具台、非标自动化设备的杆件连接工位，主要承担相邻轴类、杆类零件的位置固定与载荷传递作用，区别于常规一体式抱箍，它采用双环异径的结构布局，大尺寸环体用于夹持主支撑光轴，小尺寸环体用于连接从动杆件或者铰接联动部件，下方的分体式夹座带安装孔位，可直接通过螺栓锁紧固定在设备安装基板或者型材架上，不需要额外加工过渡连接座。从实际使用场景来看，这类构件常出现在需要调整杆件相对角度的工位，比如包装设备的导杆调节架、小型检测设备的传感器安装支架、木工机械的靠档固定座，相比焊接式的固定座，它可以在不破坏基材的前提下快速调整安装位置，拆装维护的效率更高，

　　也能适配不同直径的配套杆件，只需要更换对应内径的环套就能兼容多规格轴件。设计层面上，大抱环采用开口式结构，开口缝隙预留了足够的锁紧变形量，当螺栓锁紧夹座底部的安装孔时，大抱环会同步产生径向收缩，抱紧穿过环内的光轴，抱紧力可以通过螺栓锁紧力矩精准控制，既不会因为抱紧力不足导致杆件滑移，也不会因为过压造成光轴表面压痕损伤。小抱环和大抱环之间通过连接筋一体成型，连接筋的厚度经过载荷校核，能够承受径向1200N的静载荷不会产生塑性变形，两个环体的中心距按照常用工装的安装间距设定，既保证了连接强度，也不会因为结构冗余增加不必要的重量。下方的夹座部分做了加厚处理，安装孔为沉孔设计，锁紧螺栓的头部可以完全沉入孔内，不会突出安装面造成干涉，

　　夹座的底面做了铣平处理，平面度控制在0.05mm以内，和安装基板贴合时不会出现间隙，避免长期受载后产生位置偏移。从安装边界来看，大抱环的内径适配常用的20-30mm直径光轴，小抱环适配12-18mm直径的杆件，夹座底部的安装孔中心距为40mm，适配常规的40系列铝型材安装槽位，整体安装后突出安装面的高度不超过65mm，不会占用过多的设备内部空间，在紧凑布局的小型设备里也能顺利安装。实际使用中，这类构件不需要做额外的表面处理，常规采用45号钢加工后做发黑防锈处理就能满足多数车间的使用环境，如果是在潮湿或者有腐蚀的工况下，也可以更换为不锈钢材质加工，结构本身不需要做改动，只需要调整对应材质的强度校核参数即可。

　　和常规的单抱箍加转接板的组合结构相比，这个一体结构的零件数量更少，安装时只需要锁紧3颗螺栓就能完成固定，不需要在现场做拼接调整，装配累计误差更小，两个环体的同轴度、平行度在加工时就可以保证在0.1mm以内，不需要装配后二次校准位置，对于需要保证杆件平行度的联动机构来说，能有效降低装配调试的工作量。另外，大抱环的开口位置正对夹座的分体缝隙，锁紧夹座的时候，抱环的收缩力均匀分布在环体内壁，不会出现局部应力集中导致的环体开裂问题，小抱环为闭口式设计，因为它主要承担铰接或者穿杆定位的作用，不需要频繁拆装调整，闭口结构的抗变形能力更强，长期受交变载荷也不会出现开口扩张的问题。连接筋的位置做了圆角过渡，避免应力集中，在承受冲击载荷的时候，圆角位置可以分散应力，不会出现直角处断裂的问题，整体结构没有复杂的曲面特征，常规的铣削设备就能完成加工，加工成本低，量产一致性好，适合在各类非标设备里作为通用连接件推广使用。
