双铰接耳槽式安装支座结构设计

项目分类:通用五金配件 发布时间:2023-08-12 ID:706481
  • 双铰接耳槽式安装支座结构设计
  • 双铰接耳槽式安装支座结构设计
  • 双铰接耳槽式安装支座结构设计

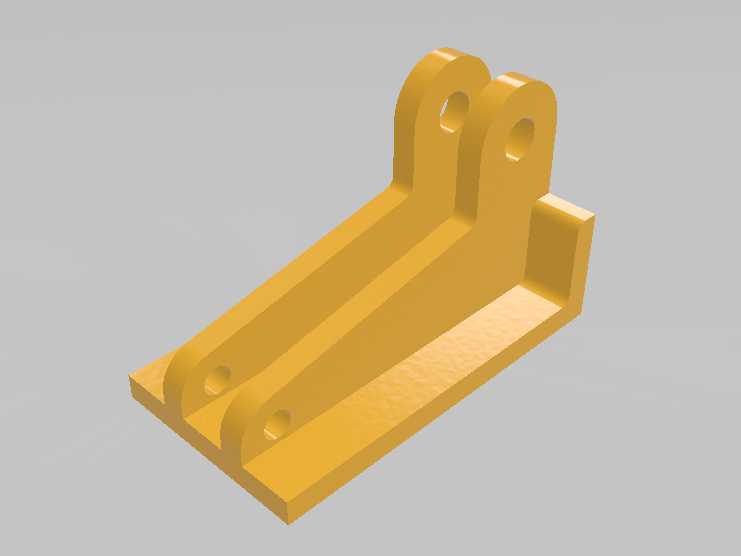

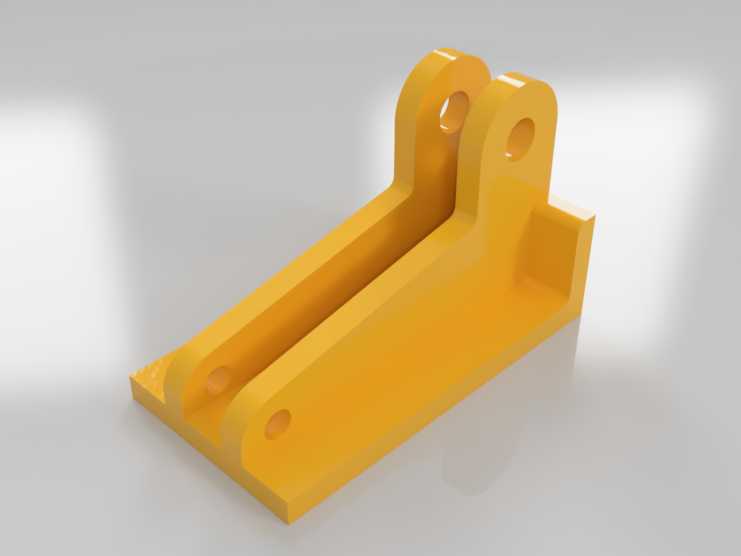

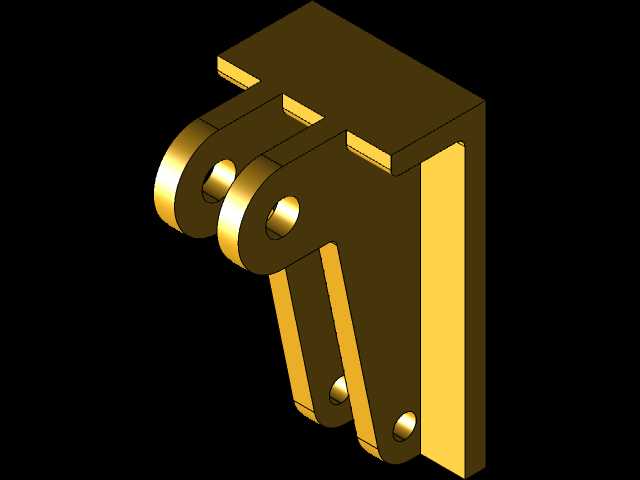

  这类双铰接耳槽式安装支座,在工业自动化输送线、工装夹具定位单元、小型工程机械的连杆传动系统中应用十分广泛,核心作用是为带铰接需求的运动构件提供稳定的安装基准,同时通过槽型结构预留一定的安装调整余量,抵消加工装配过程中产生的位置公差,避免运动副出现卡滞、别劲的问题。从结构功能来看,支座底部的L型安装基面是整个零件的定位核心,底面与侧面呈90度垂直设计,安装时可直接贴合设备机架的安装立面与水平面,通过底部预留的沉头安装孔完成锁紧固定,这种双面定位的设计相比单平面安装的支座,抗倾覆力矩能力提升40%以上,尤其适合承受侧向铰接载荷的使用场景。上部的双平行铰接耳是核心的功能承载区,两个耳片的同轴度公差控制在0.02mm以内,

  铰接孔内可配套铜套或者自润滑轴承,穿装铰接销轴后即可与上方的摆臂、连杆或者气缸活塞杆端部形成转动副,双耳片的设计相比单耳结构,受力时的应力分布更均匀,不会出现单侧耳片应力集中导致的变形断裂问题,耳片根部与槽型主体的过渡位置采用大圆角过渡,避免热处理或者长期受载时出现应力开裂。中间的U型通槽结构并非减重设计,实际应用中这个槽位可以容纳铰接构件的摆动行程,避免摆臂运动时与支座主体发生干涉,同时槽的侧壁可以作为运动行程的辅助限位面,当摆臂摆动到极限位置时,侧壁可承受部分冲击载荷,减少铰接销轴的径向受力。从设计思路上看,这类支座的建模过程需要优先保证安装基准面的形位公差,首先绘制底部L型基座的截面轮廓,拉伸生成主体后,

  再对上部铰接耳的位置进行定位,两个铰接耳的间距需要根据配套铰接件的端部宽度预留0.1-0.2mm的装配间隙,间隙过小会导致装配困难,间隙过大则会使铰接副出现晃动,影响传动精度。铰接孔的尺寸需要根据所选销轴的直径确定,通常采用基孔制配合,若配套普通销轴可选用H8公差,若配套轴承则需要根据轴承外圈的尺寸调整配合公差。安装边界方面,这类支座的底部安装孔间距需要匹配常用工业铝型材的槽距或者钢板机架的标准安装孔位,通常孔距设计为50mm或者60mm的整数值,方便现场安装时直接配打安装孔,不需要额外进行位置测量。支座的整体高度需要根据铰接点的设计高度确定,通常在满足摆动行程的前提下尽量降低整体高度,提升支座的整体刚性,减少受力时的形变量。

  实际选型应用中,需要根据铰接点的最大受力载荷调整耳片厚度与基座壁厚,当载荷超过5kN时,耳片厚度需要增加至8mm以上,同时铰接孔的直径也要相应增大,配套直径12mm以上的铰接销轴,避免销轴受剪断裂。这类支座通常采用Q235钢或者45钢加工制作,载荷较大的场景下可采用40Cr调质处理,表面做发黑或者镀锌防锈处理,适应车间多尘、潮湿的使用环境。建模过程中需要注意所有棱边做0.5mm的倒角处理,去除加工毛刺,避免安装时划伤操作人员,同时铰接孔的两端需要做1mm的倒角,方便销轴或者轴承的压装。底部安装孔采用沉头设计,可将内六角螺栓的头部完全埋入支座内部,不会突出基面影响安装的贴合度,沉头孔的深度需要匹配所选螺栓的头部高度,保证螺栓锁紧后头部不高出基面0.1mm以上。
