L型带肋单耳安装固定支座结构设计

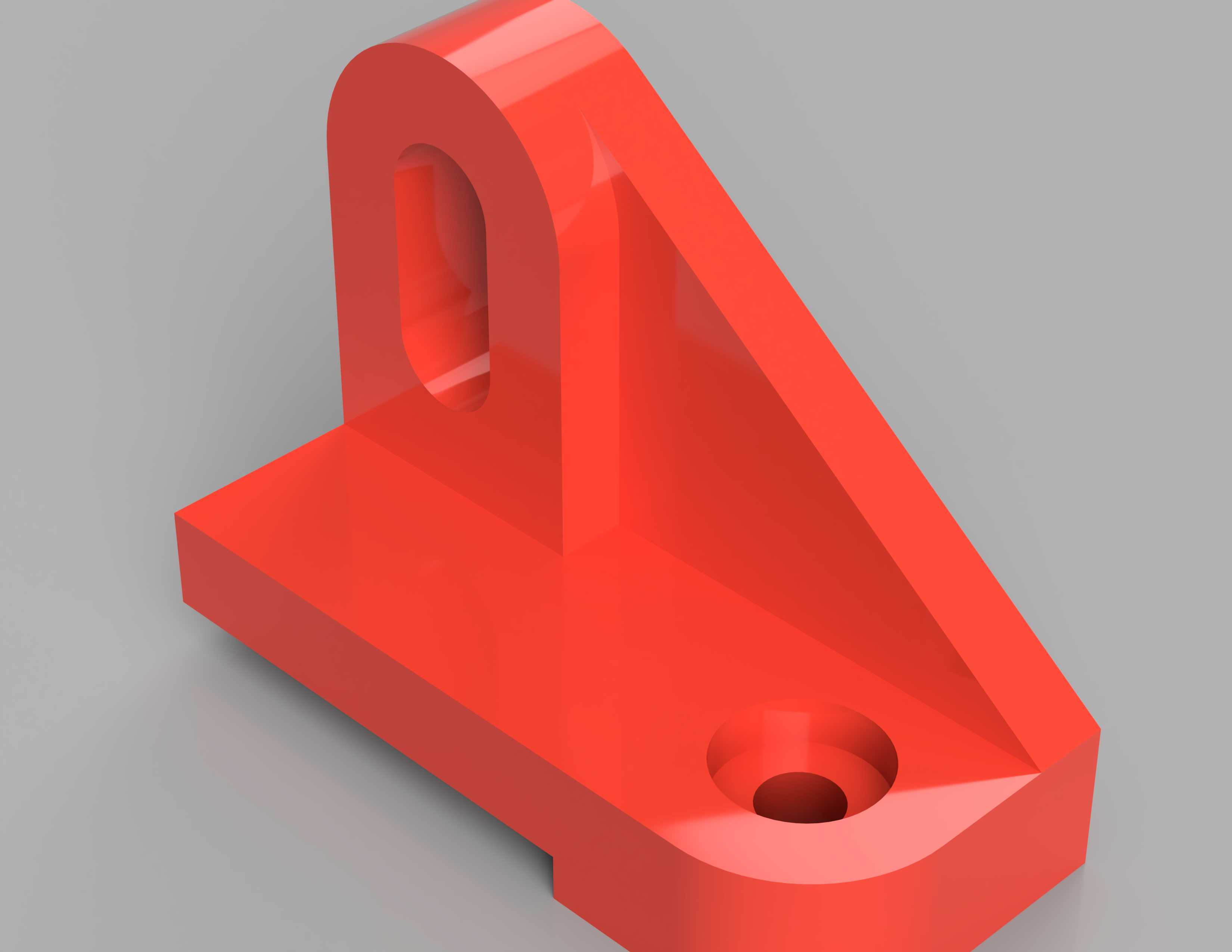

　　该零件属于设备安装类支撑连接构件，主要应用在中小型工业设备的机架侧边、自动化生产线型材框架的端面、小型动力单元的侧装固定场景中，承担侧向载荷传递、部件定位支撑的作用，可将上方挂载的小型功能组件如传感器支架、小型气动元件、管线固定座等的载荷均匀传导至底部安装基面，避免连接部位出现应力集中导致的变形或断裂。从结构设计逻辑来看，整体采用L型折弯式的一体结构布局，底部为水平安装基板，基板上设置有沉头安装孔，安装时可将内六角螺栓完全沉入孔内，保证安装面平整无凸起，不会与基面其他部件产生干涉，沉孔的深度设计匹配常用的内六角圆柱头螺栓头部尺寸，既保证螺栓锁紧后头部不高出安装面，也预留了足够的螺纹啮合长度，避免连接松动。

　　竖直方向的立板顶部设置有带长圆孔的单耳连接结构，长圆孔的设计可补偿安装过程中出现的位置公差，允许挂载部件在竖直方向进行小范围的位置调整，降低装配时的对位精度要求，提升现场安装的容错率。立板与水平基板之间设置有三角形加强筋结构，筋板从立板中部一直延伸至基板的远端边缘，这种结构可大幅提升L型转角处的抗弯强度，在承受侧向倾覆力矩时，筋板可分散立板根部的集中应力，避免长期受载后转角处出现疲劳裂纹，相比无筋的L型支架，同等材料厚度下该结构的侧向承载能力可提升60%以上。从安装边界尺寸来看，水平基板的长度方向尺寸覆盖立板外侧到筋板末端的全部范围，宽度方向与立板宽度保持一致，安装时基面需要预留的安装区域尺寸略大于基板外形尺寸即可，

　　不需要额外预留操作空间，因为沉头孔的位置靠近基板外侧，使用内六角扳手从上方即可完成锁紧操作。立板上的连接耳孔中心到底部安装面的高度尺寸经过匹配计算，可适配常用的小型铰接件、连接销的安装尺寸，耳孔的两侧面设计为平行平面，与配套的连接叉耳配合时间隙均匀，不会出现卡滞问题。零件的所有棱边都做了圆角倒钝处理，一方面可避免加工和装配过程中锐边划伤操作人员，另一方面也可减少热处理或应力释放过程中棱边部位的应力集中问题，提升零件的整体疲劳寿命。基板底部的安装面设计为全平面结构，安装时不需要额外加工避让槽，可直接贴合在经过铣削加工的设备机架面或者铝型材的槽面上，配合平垫片使用即可保证连接的稳定性。在实际选型应用中，

　　该支座适合承受静态载荷或者低频小幅振动的工况，不适合用于大冲击载荷的重载连接场景，若用于有持续振动的设备上，可在安装面之间添加薄橡胶减震垫，同时配合防松垫圈使用，避免螺栓受振松动。建模过程中需要重点保证几个关键形位公差：底部安装面的平面度，立板连接耳孔的轴线与安装面的平行度，以及加强筋与基板、立板连接处的圆角过渡一致性，这些参数直接影响零件安装后的受力状态和使用寿命。零件的壁厚设计保持均匀，避免出现壁厚突变导致的注塑或铸造过程中的缩孔缺陷，若采用金属切削加工方式制作，可直接选用方料铣削成型，加强筋部位不需要额外的特殊刀具，使用常规立铣刀即可完成加工，加工工艺性较好。
