法兰安装式垂直轴支撑脚踏板轴承结构

　　在轻工输送设备、脚踏式操作机构、小型人工工位器具的轴系布局中，垂直布置的轴段往往存在悬臂载荷，常规的内嵌式轴承无法提供足够的支撑刚度，容易出现轴端晃动、操作卡滞甚至轴承过早磨损的问题，这类带方形安装法兰的立式轴承支座，就是针对这类垂直悬臂轴场景开发的支撑部件。从实际使用场景来看，这类轴承结构常应用在脚踏冲压工装、脚踏式锁紧机构、小型脚踏传动设备的转轴支撑位置，操作人员踩踏踏板时，转轴会承受径向的偏载力，同时伴随往复的小幅转动，轴承支座需要同时承担径向载荷与少量的轴向冲击，保证转轴转动顺畅无卡滞，不会因为长期踩踏出现支座变形或者轴位偏移。

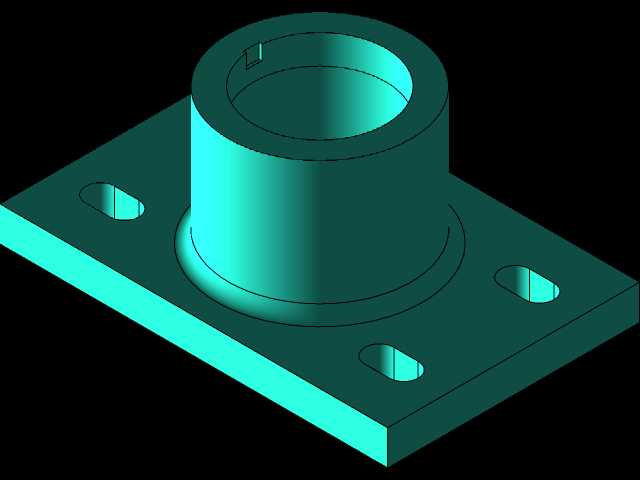

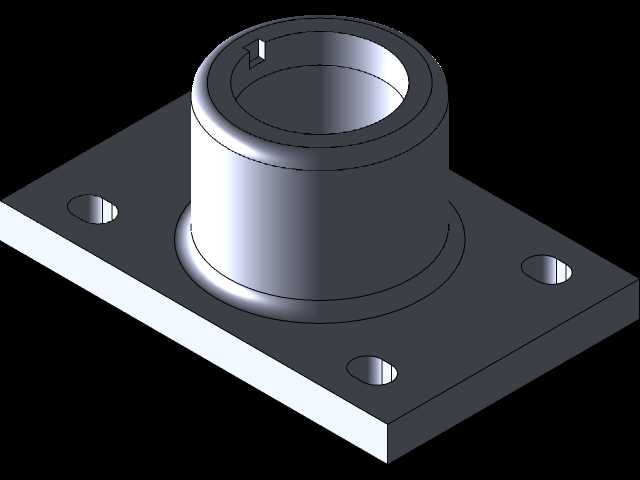

　　从结构设计逻辑来看，这款轴承采用一体化的方形法兰安装底座，底座上开设三个长圆形安装孔，这类长圆孔的设计并非随意设置，而是考虑到现场安装时的位置公差补偿，安装过程中不需要严格保证孔位的绝对同轴，可通过长圆孔的余量微调轴承的安装位置，适配不同机架上的预加工安装孔，降低机架的加工精度要求，减少现场装配的修配工作量。轴承主体的圆柱形筒体与方形法兰底座采用圆弧过渡连接，过渡位置的圆角可以有效降低应力集中，在承受踩踏带来的冲击载荷时，避免法兰与筒体连接位置出现应力断裂，提升部件的整体抗冲击性能。筒体内部为贯通的空腔结构，用于容纳轴件与轴承衬套，空腔的内径尺寸根据适配的轴径设计，内壁的加工精度满足轴承衬套的压装要求，不需要额外加工即可完成标准衬套的装配，筒体上端的内壁开设的小槽为定位卡槽，用于安装轴用挡圈或者衬套限位结构，防止轴承衬套在轴往复转动过程中出现轴向窜动，保证支撑位置的固定可靠。

　　从安装边界尺寸来看，方形法兰底座的厚度根据承载等级设计，足够的底座厚度可以保证安装后支座不会因为螺栓锁紧出现变形，三个安装孔的中心距按照常规的工装机架型材尺寸匹配，可直接安装在标准规格的方管机架或者钢板台面上，不需要额外制作转接板。筒体的高度根据轴的支撑长度需求设计，足够的支撑长度可以提升轴的支撑刚度，减少悬臂轴的挠度，避免轴端出现过大的晃动量，筒体的外径尺寸在满足壁厚强度要求的前提下尽可能优化，减少不必要的材料占用，适配安装空间紧凑的工位场景。

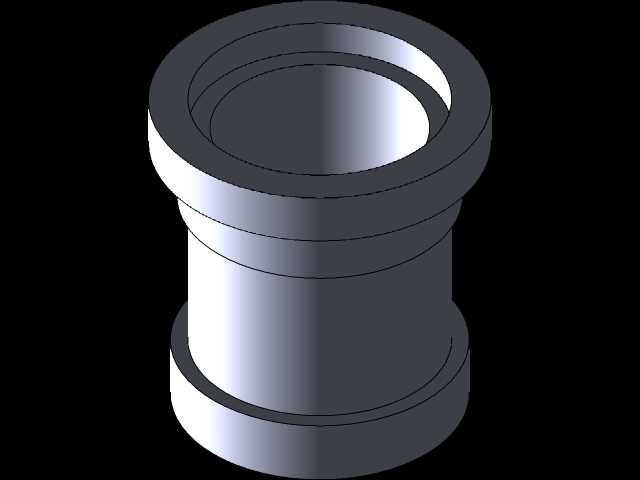

　　在实际选型应用中，这类轴承支座适合承受中等载荷、低速往复转动的垂直轴场景，不适合高速连续旋转的轴系使用，因为其结构本身是针对间歇性的脚踏操作设计，润滑方式多采用脂润滑，装配时在衬套与轴的配合面涂抹润滑脂即可满足长期使用需求，日常维护不需要频繁拆解加油。安装过程中需要先将轴承衬套压入筒体内腔，通过限位卡槽固定衬套位置，再将轴穿入衬套内孔，之后通过法兰上的三个安装孔将整个支座固定在机架上，固定螺栓需要加装防松垫圈，避免长期踩踏振动导致螺栓松动，安装完成后需要转动轴件检查是否存在卡滞，若有转动不畅的情况可通过长圆孔微调支座位置，直到轴转动顺畅无卡滞再完全锁紧螺栓。

　　这类支撑结构相比分体式的轴承安装座，减少了装配时的零件数量，不需要额外加工轴承安装位，一体化的结构也提升了整体的支撑刚度，在小型脚踏操作类设备中应用十分广泛，能够有效解决垂直悬臂轴的支撑刚性不足问题，降低设备的装配难度，提升机构的操作稳定性与使用寿命。
