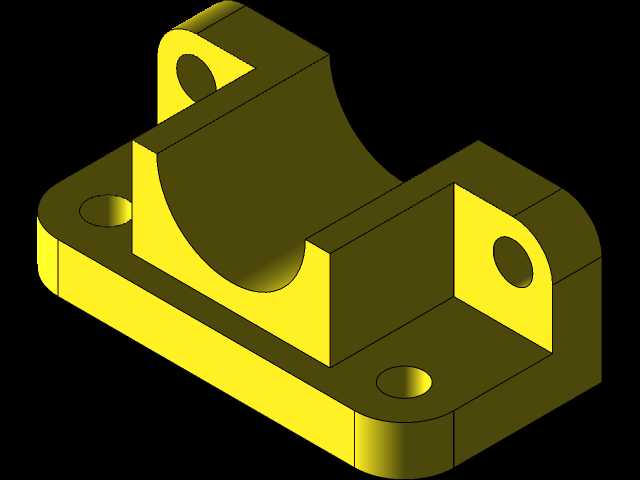

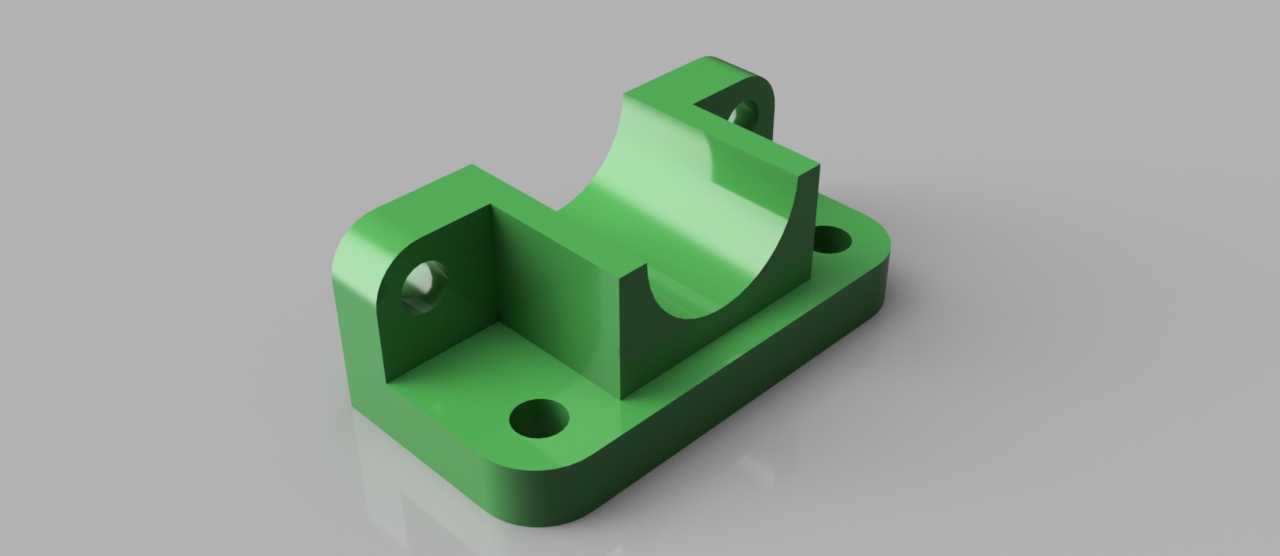

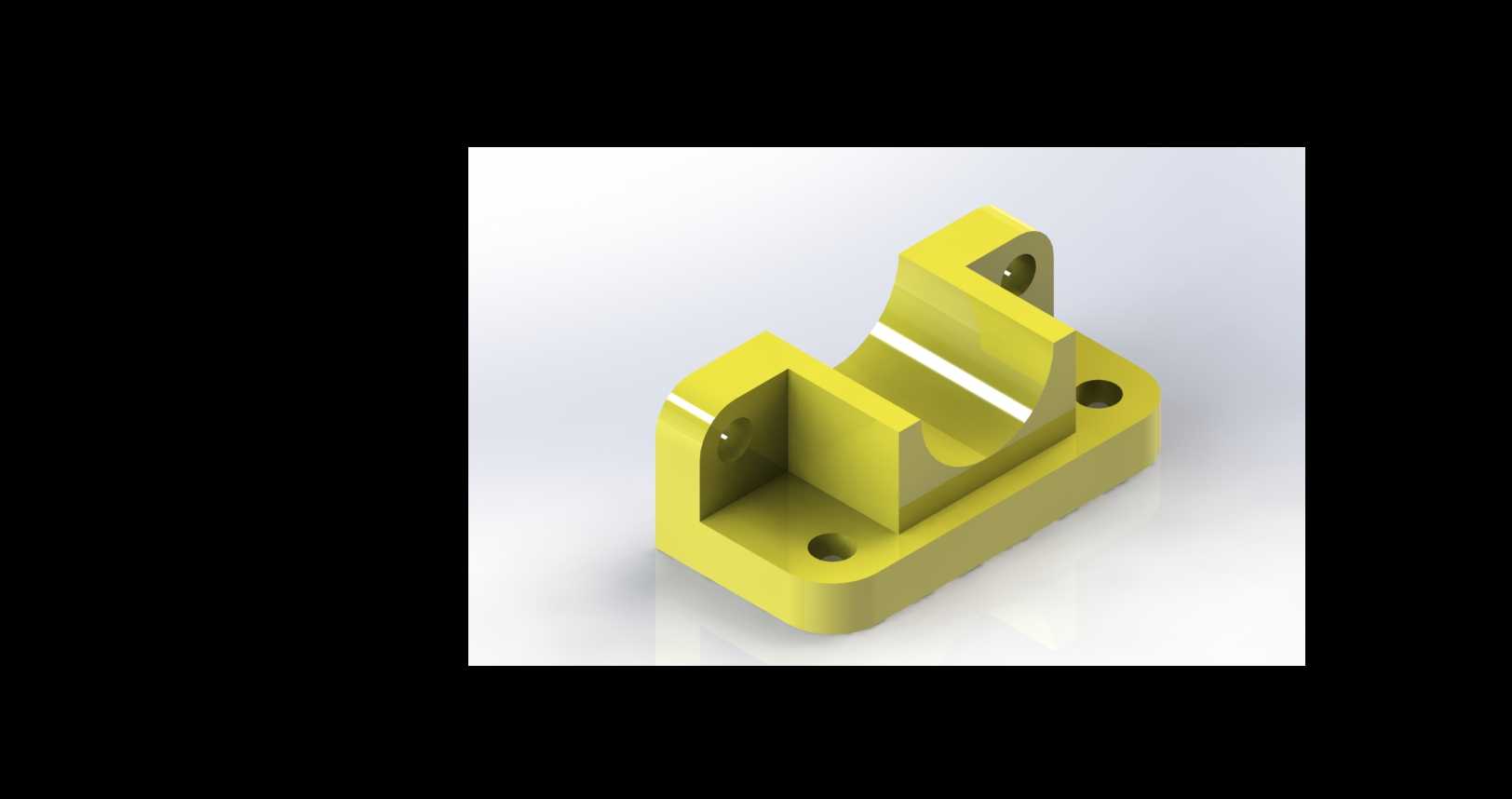

带弧形承托的双立耳安装支座结构

项目分类:通用机械零部件 发布时间:2023-08-12 ID:706488
  • 带弧形承托的双立耳安装支座结构
  • 带弧形承托的双立耳安装支座结构
  • 带弧形承托的双立耳安装支座结构

  这类带弧形承托结构的双立耳安装支座,在轻工输送设备、小型包装产线的辅助支撑工位上十分常见,主要用来承托圆柱形的辊轴、导杆或者小型管线类部件,避免被支撑件在运行过程中出现径向窜动、轴向偏移的问题。从结构设计逻辑来看,底部采用带圆角的矩形安装基板,四个角预留的沉头安装孔可以适配M6或者M8规格的内六角螺栓,安装时螺栓头可以完全沉入沉孔内,不会突出基板表面,既避免了螺栓突出剐蹭周边运动部件,也能让基板和安装机架的贴合面完全接触,保证支撑的稳定性。基板的圆角设计并非单纯为了美观,在实际加工和装配场景中,直角边缘很容易在搬运、装配时磕碰产生毛刺,甚至划伤操作人员,倒圆角处理后能有效降低这类风险,同时在铸件或者3D打印成型时,圆角也能减少应力集中,避免基板边角在长期受载下出现开裂。

  两侧的立耳结构和中间的弧形承托槽是一体化设计,立耳上预留的同轴通孔用来穿装定位销轴或者锁紧螺栓,当圆柱形部件放置在弧形槽内后,可以通过立耳上的紧固件配合压盖结构,将被支撑件牢牢固定在槽内,防止设备运行时的振动导致部件脱出。弧形槽的曲率半径需要和被承托的圆柱件外径做匹配设计,一般会按照h7的间隙配合公差来加工槽面,既保证圆柱件可以顺利放入槽内,又不会因为间隙过大导致支撑时出现晃动。立耳的厚度设计需要结合实际承载来核算,按照常规轻型输送线的支撑需求,8mm厚度的立耳搭配Q235材质或者尼龙材质加工,完全可以承受单工位10kg以内的径向载荷,不会出现立耳变形的问题。

  在实际建模过程中,这类零件需要重点关注几个尺寸边界:首先是底部安装孔的孔位间距,必须和安装机架上的预装孔位完全对应,否则现场装配时会出现孔位错位无法安装的问题,建模时可以将安装孔的位置做参数化关联,方便后续根据不同机架的安装尺寸快速调整;其次是两侧立耳的同轴度,两个立耳上的销轴孔必须保证同轴,否则穿装销轴时会出现卡滞,长期运行还会出现销轴磨损不均的问题,建模时可以通过共享草图、同轴心约束来保证孔位的位置精度;另外弧形承托槽的中心高度需要和整条产线的辊道中心高度保持一致,否则会出现辊道高低差,导致输送的物料出现卡顿甚至跑偏的问题,设计时需要提前核算安装基板的厚度、弧形槽的半径,确保安装完成后承托中心的高度误差控制在0.1mm以内。

  这类支座的应用场景并不局限于输送线,在小型实验设备、工装夹具的定位结构中也经常用到,比如实验室小型搅拌设备的转轴支撑、工装台上的导杆定位座,都可以采用这类结构做适配修改。如果应用在有腐蚀的工况下,还可以将材质更换为304不锈钢或者PP塑料,对应的壁厚可以根据材质的强度参数做适当调整,比如采用PP材质时,立耳和基板的厚度需要增加2-3mm,弥补材质强度的不足。设计时还要注意弧形槽的表面粗糙度要求,如果是用来支撑旋转的辊轴,槽面的粗糙度需要达到Ra1.6以下,减少辊轴转动时的摩擦阻力,如果只是用来支撑固定的管线,粗糙度达到Ra6.3就可以满足使用需求,不需要做额外的精加工,能有效降低加工成本。另外在基板和立耳的连接位置,都做了圆角过渡处理,避免直角连接处的应力集中,尤其是在承受冲击载荷的工况下,过渡圆角可以大幅提升零件的抗疲劳强度,延长零件的使用寿命。
