带侧通接口的多安装位阀类连接基座

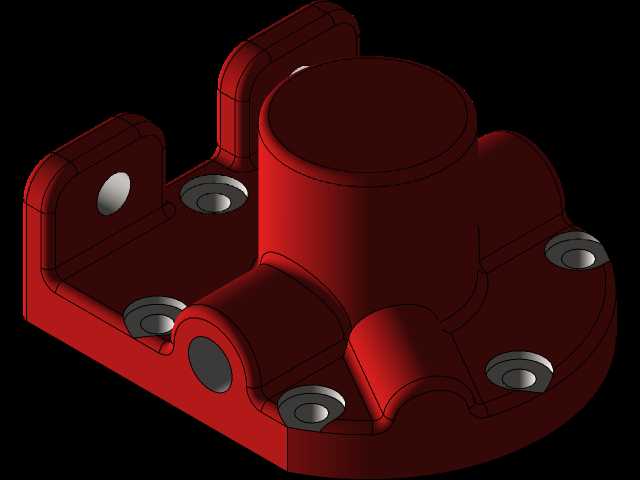

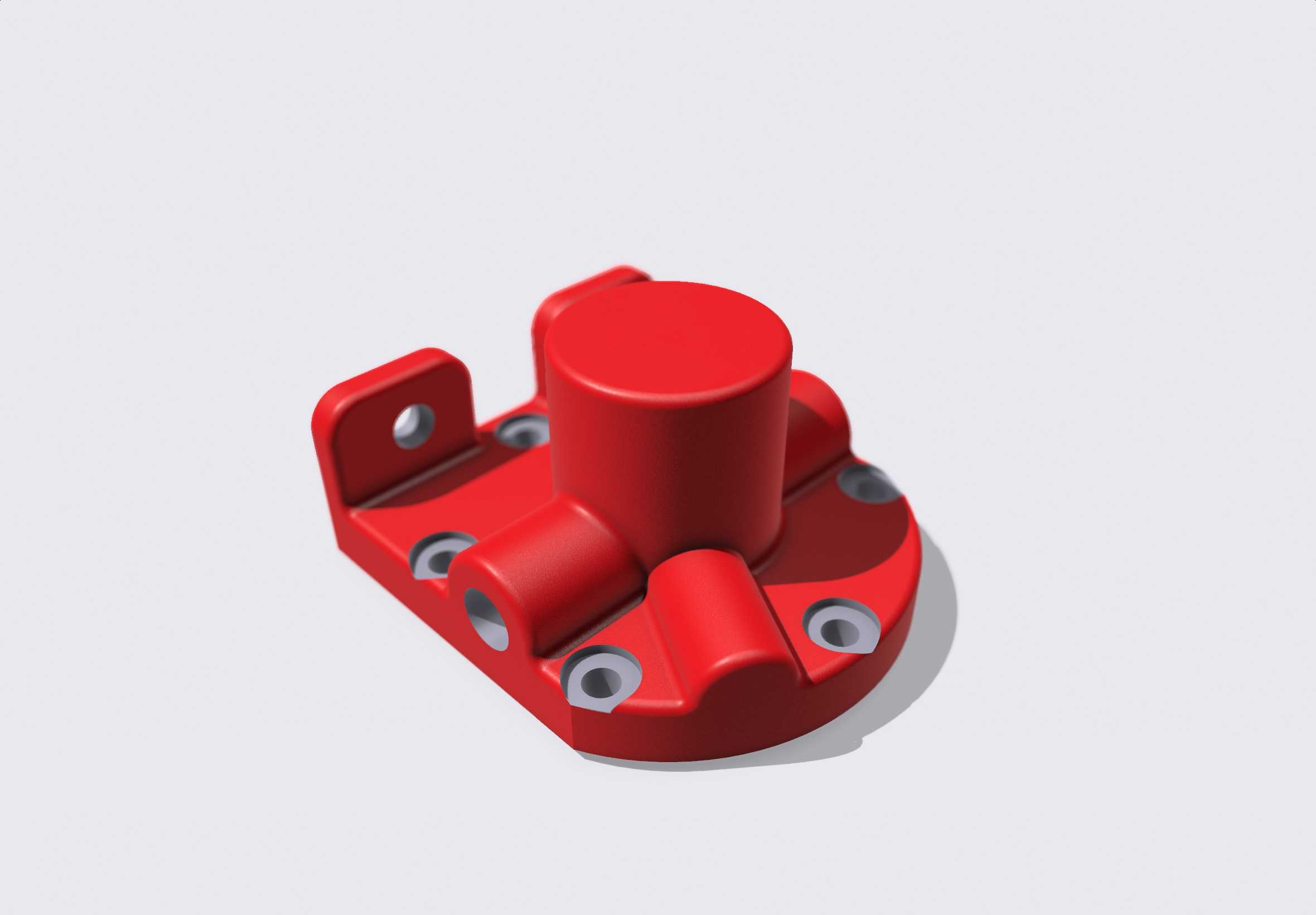

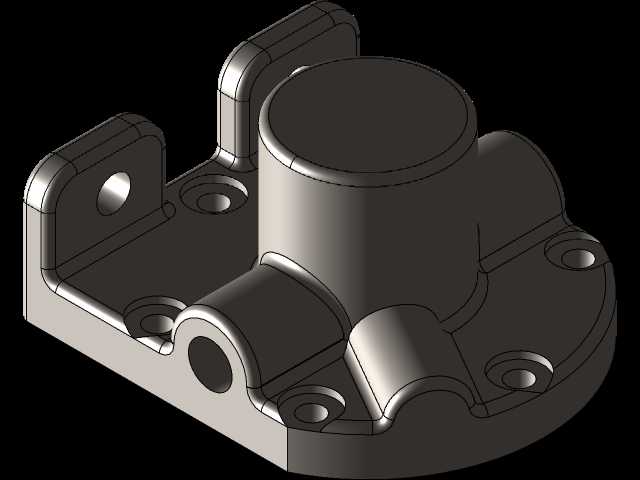

　　这类带侧通接口的多安装位连接基座，在液压、气动回路以及小型流体输送系统中应用十分广泛，常作为阀组集成的基础载体，用来固定电磁换向阀、单向节流阀等控制元件，同时承担内部流道连通、外部管路对接的功能，在小型液压站、自动化设备气路排布、机床润滑系统里都能见到这类结构的身影。从结构设计来看，主体采用中心凸台加异形安装底板的布局，中心圆柱形凸台是主阀件的安装定位面，加工时需要保证凸台端面的平面度以及与底板安装面的垂直度，避免阀件安装后出现密封面压合不均导致的泄漏问题。底板上分布的多个沉头安装孔，分别对应不同的固定需求：其中带凸耳的两个安装孔位，是用来将整个基座固定在设备机架或者安装面板上的，孔位设计成沉孔结构，

　　能够让内六角螺栓安装后端面不突出，避免和周边安装的阀件、管路产生干涉；底板平面上其余的带衬套安装孔，则是用来固定叠加在基座上的其他阀组元件，孔位的位置度公差需要控制在0.1mm以内，保证叠装阀件的流道孔能够精准对齐，减少流体通过时的压力损失。基座侧面分布的多个侧向通孔，是外接管路的接口，这些接口和中心凸台下方的内部流道连通，不同方向的接口可以适配不同走向的管路排布，减少管路弯折的角度，降低管路布置的空间占用，同时也能减少流体在弯折处的紊流现象，提升回路运行的稳定性。设计这类基座的时候，首先要根据适配的阀件通径确定中心凸台的直径和高度，凸台高度需要保证阀件安装后，底部密封件有足够的压缩量，同时不会因为凸台过高导致阀件安装后重心偏高，

　　在设备运行振动时出现松动。安装底板的轮廓设计采用切边圆形加单侧凸耳的形式，一方面是为了在有限的安装空间内最大化布置流道和安装孔，另一方面切边的结构可以起到安装防呆的作用，避免装配时基座方向装反导致管路接口错位。内部流道的设计需要尽量减少直角转弯，在流道交汇处做圆弧过渡，降低流体阻力，同时流道的孔径要和外接管路的通径匹配，避免出现通径突变导致的压力冲击。安装边界方面，这类基座的安装面需要保证和设备安装面板完全贴合，所以底板的平面度公差要控制在0.05mm以内，表面粗糙度达到Ra1.6才能满足密封要求；侧向接口的外端面需要加工管螺纹或者快插接头的安装止口，止口的同轴度要和内部流道保持一致，避免接头安装后出现偏斜导致密封失效。

　　在实际选型应用时，需要根据系统的工作压力确定基座的材质，常规低压气动系统可以采用铝合金材质做阳极氧化处理，重量轻且加工成本低；中高压液压系统则需要采用45号钢或者球墨铸铁材质，保证足够的结构强度，避免在压力冲击下出现基座开裂或者流道泄漏的问题。另外，基座上的各个安装孔在加工时需要注意孔口的倒角处理，去除毛刺，避免装配时毛刺掉落进入流道，造成阀件卡滞或者管路堵塞的问题。这类集成式的连接基座相比分体式的管路连接结构，能够大幅减少外接管路的数量，降低系统的泄漏点，同时让整个阀组的结构更加紧凑，减少设备的整体安装空间，在紧凑型自动化设备的流体回路设计中是非常常用的结构形式。建模过程中需要重点关注各个安装孔的位置度、配合面的形位公差标注，以及内部流道的连通逻辑，避免出现流道打穿或者堵死的设计失误，同时要预留足够的密封件安装槽位置，保证各个连接位置的密封可靠性。
