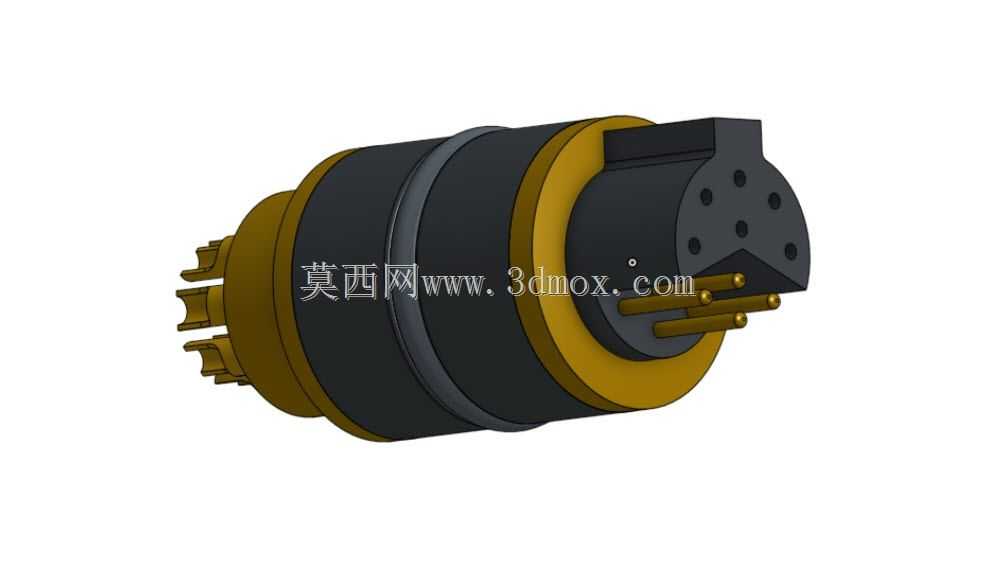

在高压电气设备的信号与动力传输场景中,多芯连接器的可靠性直接决定整套系统的运行稳定性,尤其是在存在振动、温变、介质侵蚀的工业现场,接插部件的密封性能、接触稳定性、安装适配性都是结构设计阶段需要反复校核的核心指标。这款Kintek 4P/6S高压连接器,针对高压回路的多通道传输需求做了定向结构优化,区别于普通低压信号连接器,其整体采用阶梯式圆柱主体结构,外层设置多道环形密封槽,可适配O型密封圈实现径向静密封,在对接完成后能够阻隔粉尘、水汽进入接触腔,满足工业现场IP67级别的防护要求。从接触端布局来看,插合面采用非对称定位设计,4个动力接触针与6个信号接触针按照不同的伸出长度做阶梯排布,长针优先接触实现接地先导接通,
短针后续完成动力与信号回路导通,从结构上规避带电插合过程中的拉弧风险,适配高压回路的带电操作安全要求。接触件采用镀金铜合金材质,插合端设置导向倒角,能够在插合偏差不超过0.8mm的情况下自动导正,降低现场安装的对位难度,插合后接触件的保持力通过尾部的卡簧结构实现,单针接触电阻控制在0.5mΩ以内,可承载额定15A的动力电流与2A的信号电流,满足多数工业测控设备、高压检测装置的接线需求。主体外壳采用高强度绝缘工程塑料与金属嵌件复合结构,外层的金属锁紧环采用黄铜镀镍处理,既保证结构强度,又具备良好的电磁屏蔽性能,可将外部电磁干扰的衰减值控制在40dB以上,避免信号传输过程中出现杂波干扰。安装端采用尾部螺纹出线结构,

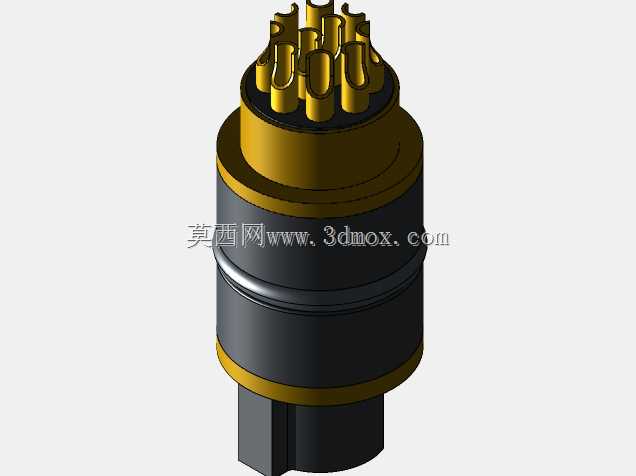

可适配直径6-10mm的屏蔽电缆,电缆锁紧部位设置锥形橡胶密封圈,旋紧尾部压帽后可同时实现电缆固定与进线端密封,能够承受不超过100N的电缆拉脱力,避免现场布线过程中拉扯电缆导致接触件松脱。从安装边界来看,连接器整体最大外径为32mm,插合后的总长度为58mm,对接端的法兰定位凸台直径为28mm,可在设备面板上开设直径25mm的安装孔,通过侧面的锁紧卡销实现快速对接,不需要额外的法兰固定螺丝,单组连接器的插合操作时间不超过10秒,适合需要频繁插拔维护的设备场景。在结构建模过程中,需要重点校核插合面的配合公差,金属锁紧环与绝缘主体的配合公差采用H7/p6的过盈配合,保证连接强度的同时避免装配过程中出现壳体开裂;
接触件与绝缘安装板的配合采用H8/k7的过渡配合,既保证接触件不会在插拔过程中出现轴向窜动,又能满足装配工艺要求。密封槽的尺寸设计严格遵循O型圈的压缩比要求,径向密封的压缩量控制在15%-25%之间,既保证密封效果,又避免O型圈压缩量过大导致老化加速。在实际应用场景中,这类连接器多用于高压测试设备、工业探伤装置、特种机电设备的内部接线与外部接口,能够在-40℃到125℃的环境温度范围内稳定工作,承受不超过100g的冲击载荷与10-2000Hz的随机振动,不会出现接触瞬断的问题。区别于普通民用连接器,这款高压型连接器的爬电距离按照高压绝缘要求做了加大设计,相邻接触件之间的爬电距离不小于8mm,电气间隙不小于6mm,可承受1500V的交流耐压测试1分钟无击穿、飞弧现象,满足高压电气设备的绝缘安全规范。建模过程中对所有的倒角、圆角都做了工艺性处理,绝缘壳体的所有棱角都设置了R0.5以上的圆角,避免注塑成型过程中出现应力集中导致的开裂问题,金属部件的边角都做了钝化处理,避免装配过程中划伤操作人员或者损坏密封件。尾部的电缆压盖部位设置了防滑齿结构,徒手旋紧即可达到要求的锁紧力矩,不需要额外使用工具,提升现场维护的便捷性。插合面的定位键采用不对称设计,从结构上杜绝反插、错插的可能,即使在视线不佳的设备内部布线场景,也能通过触感完成正确对位,避免错插导致的线路短路问题。
