十件组公英制迷你组合扳手收纳托盘

　　这套组合扳手配套收纳托盘，主要面向个人维修工位、小型机加工车间工具定置管理、家用工具套装整理场景设计，适配日常设备维保、小零件拆装、家用五金维修等高频作业的工具存取需求。日常维保作业中，零散放置的迷你扳手极易滚落、遗失，不同规格混放还会增加选件时间，这套托盘通过独立卡位设计，让每支扳手都有固定存放位置，拿取时无需翻找，作业结束后可快速归位，能有效减少工具整理的无效耗时，也能避免小规格扳手掉落到设备缝隙、地面造成遗失。

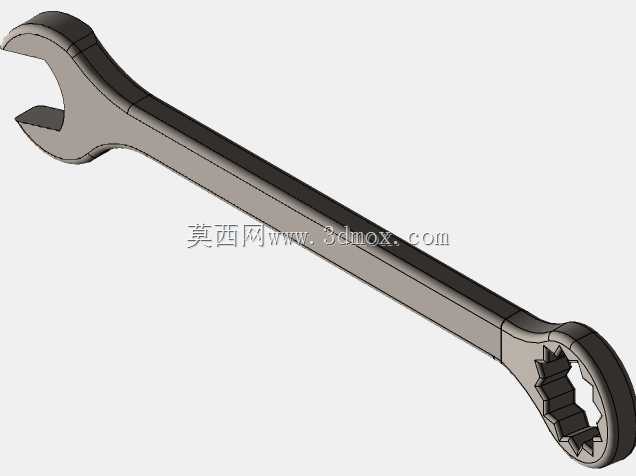

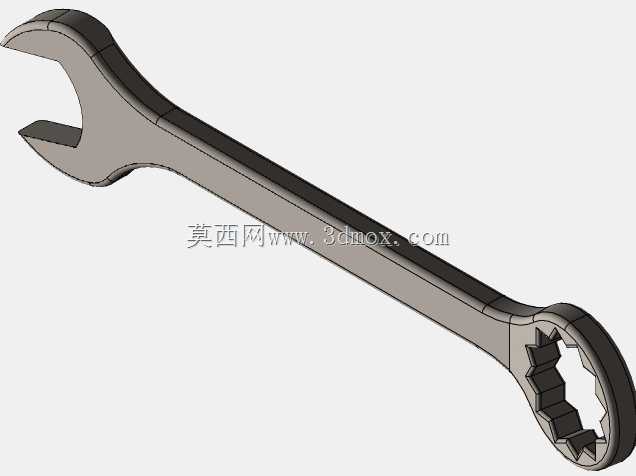

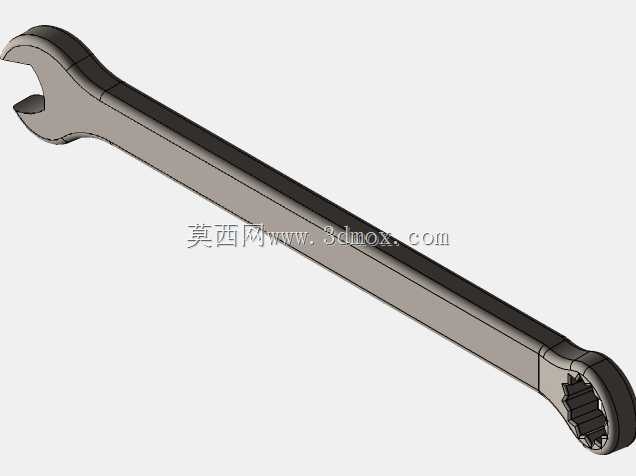

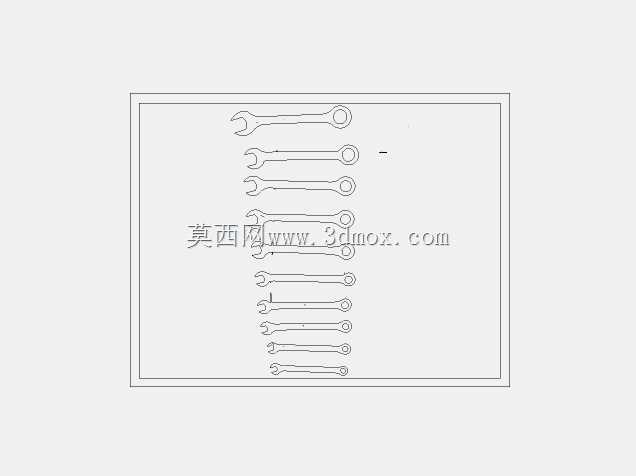

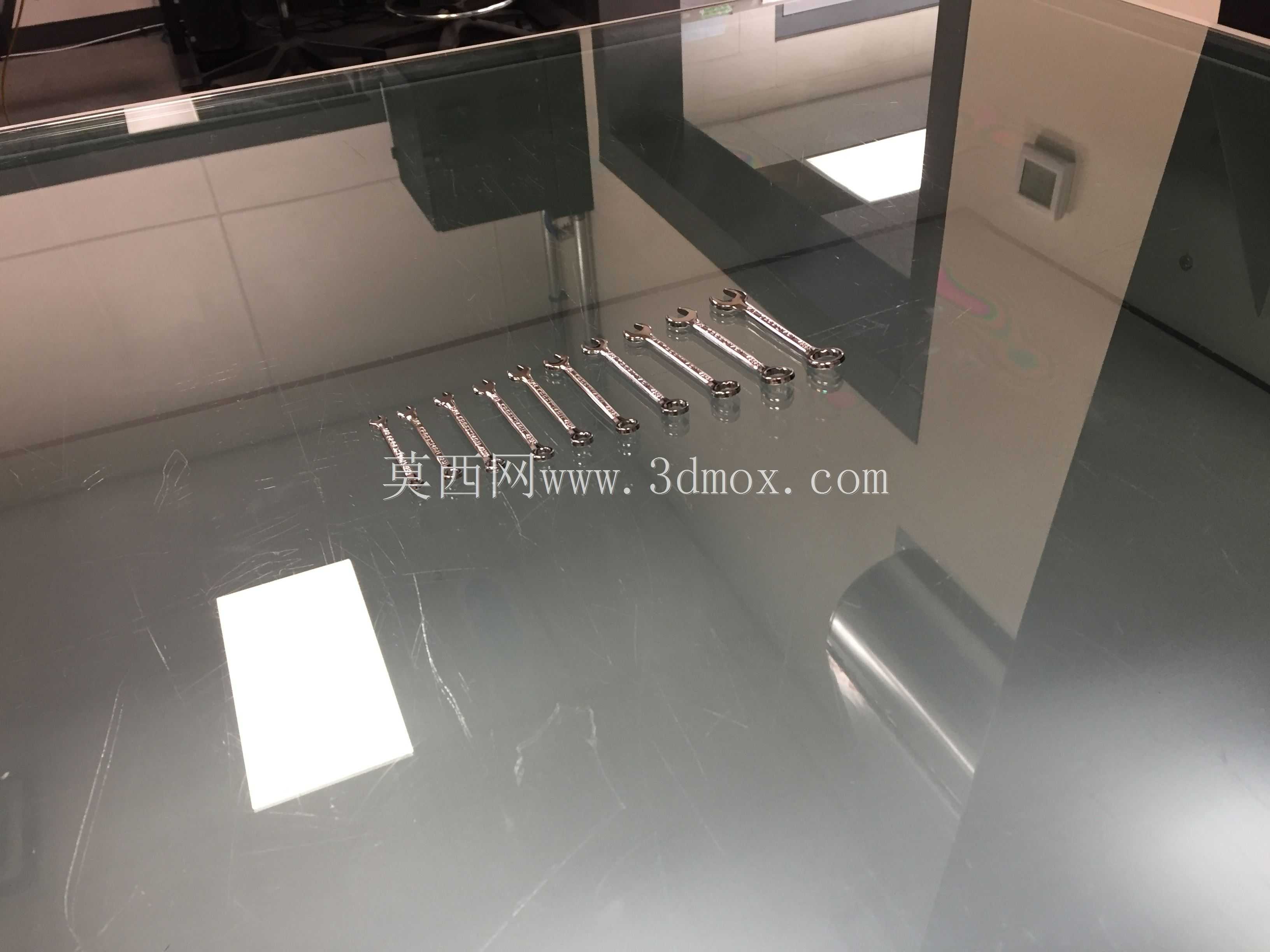

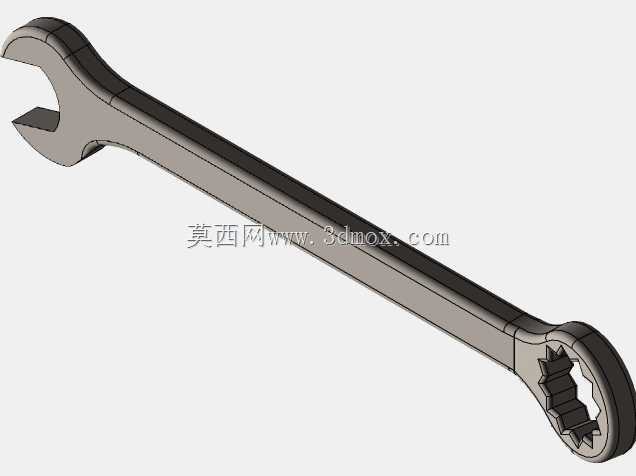

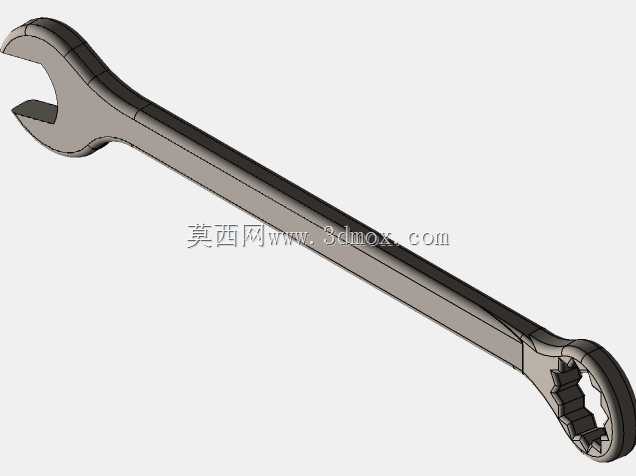

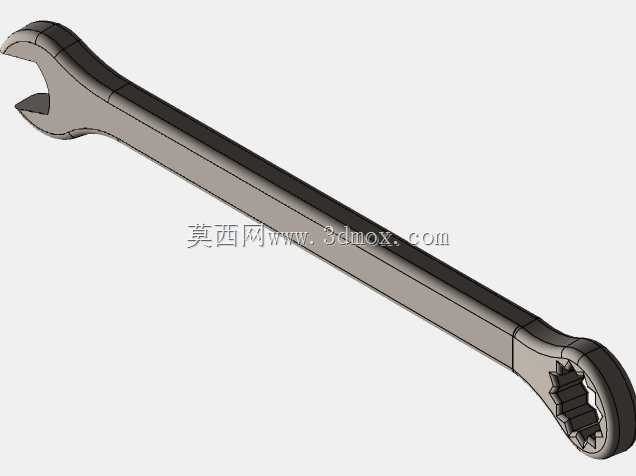

　　设计初期优先考虑了3D打印的成型可行性，整体结构采用一体化平底设计，底部预留的DXF格式平底轮廓可直接匹配常见FDM打印机的热床尺寸，无需额外添加支撑结构就能完成打印，打印完成后仅需简单去除底部少量打印毛刺即可投入使用。托盘的每个卡位都经过逆向扫描拟合，先通过激光扫描获取对应10支公英制迷你扳手的实际外轮廓，再根据扳手的柄部厚度、头部宽度调整卡位的开槽尺寸，卡位间隙控制在0.3-0.5mm之间，既保证扳手放入后不会因轻微晃动脱落，又不会因间隙过小导致卡滞难以取出。

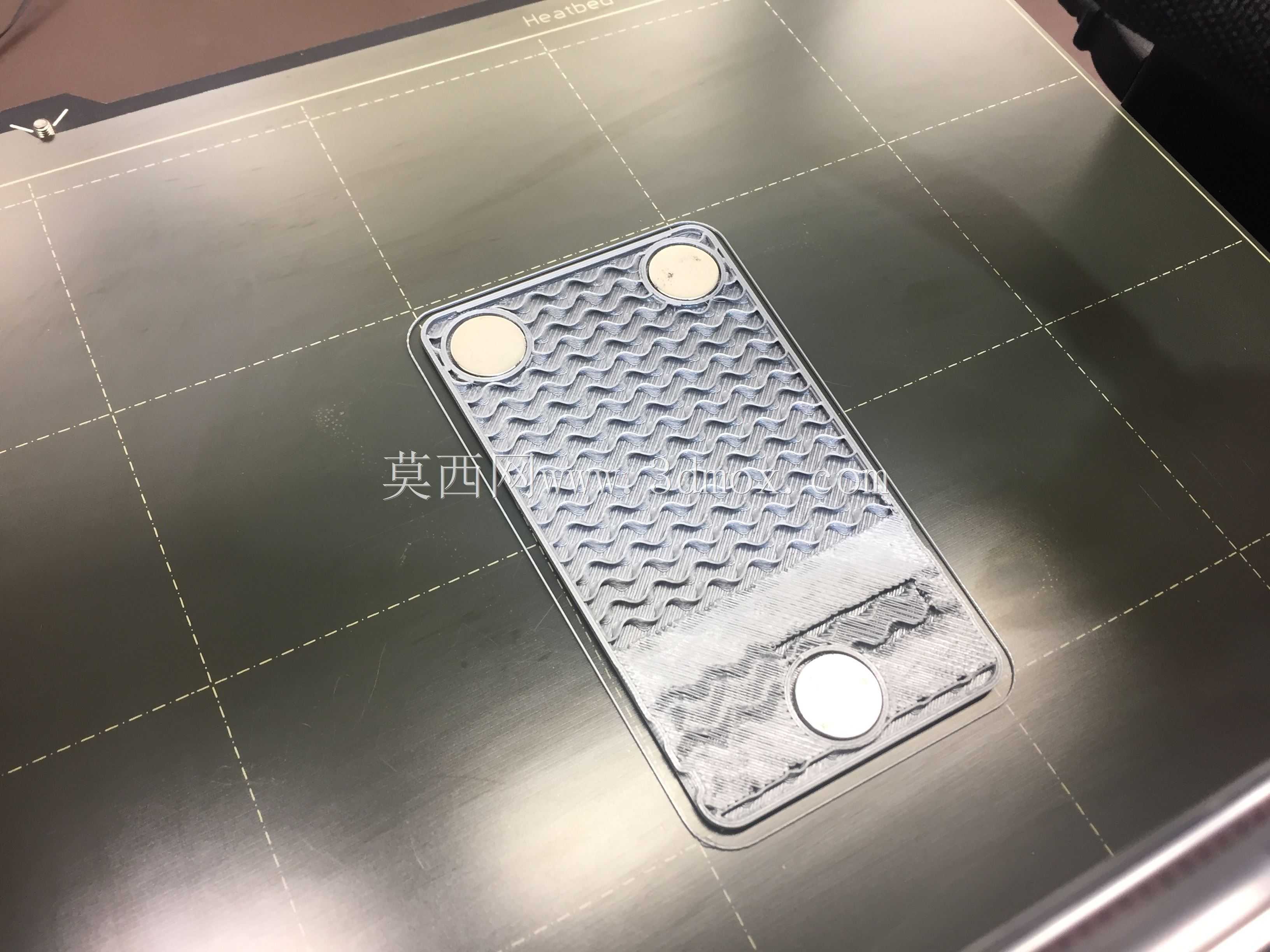

　　托盘背部预留了标准圆形磁铁安装沉孔，可嵌入常规规格的圆形强磁，吸附在金属工具柜侧壁、机床操作工位旁的金属立面、维修推车的金属层板上，拓展垂直空间的收纳能力，不占用工作台面的操作区域。沉孔深度与磁铁厚度匹配，嵌入后磁铁表面与托盘背部齐平，不会出现凸起导致托盘放置不稳的问题，若不需要磁吸安装，也可直接将托盘平放在工作台抽屉、工具架层板上使用，平底结构可保证放置平稳，不会出现倾斜晃动感。

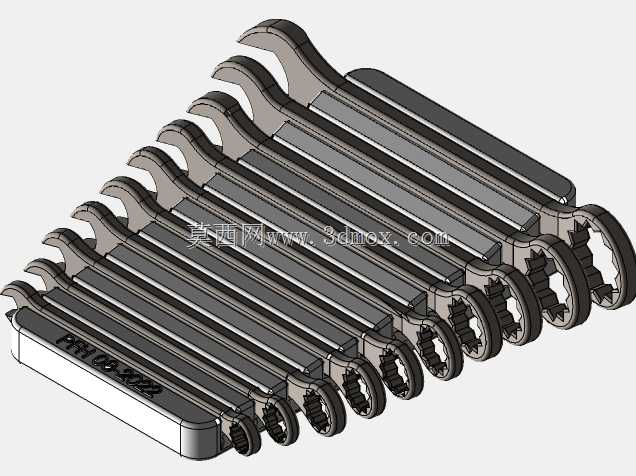

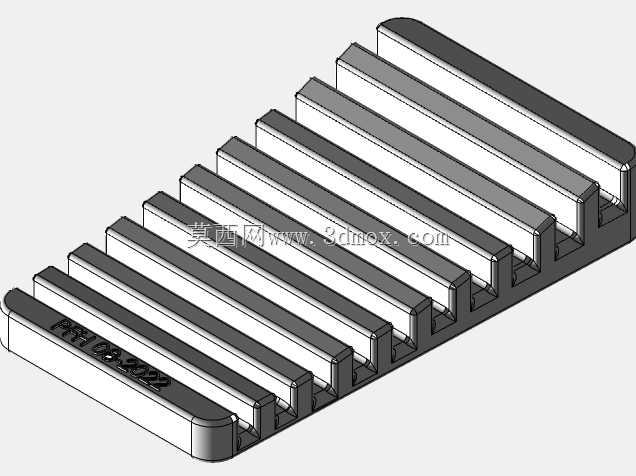

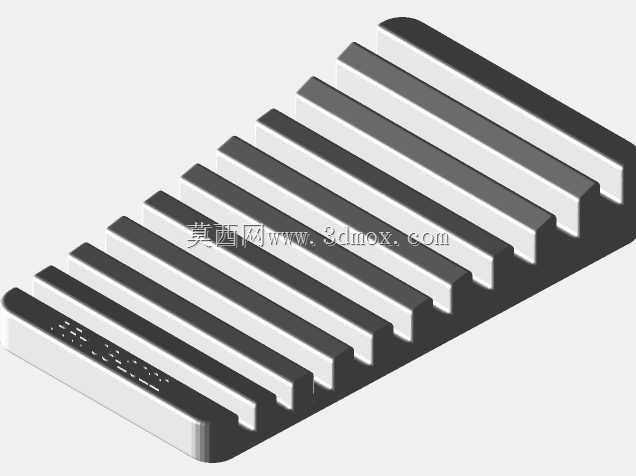

　　针对工具厂商后续可能调整扳手毛坯尺寸的情况，卡位轮廓预留了0.8mm的调整余量，若后续扳手外形有小幅改动，仅需简单打磨卡位内壁即可适配，无需重新制作整个托盘。公制与英制规格的扳手卡位做了分区排布，两个制式的扳手分别放置在托盘的左右区域，拿取时可快速根据作业需求选择对应制式的扳手，减少规格混淆的概率。托盘边缘做了2mm的圆角过渡，没有尖锐棱角，拿取移动时不会划伤手部，整体壁厚控制在2.5mm，既保证足够的结构强度，日常拿取、轻微磕碰不会出现开裂，又能减少打印耗材的用量，降低制作成本。

　　卡位底部做了1mm的抬高设计，扳手放入后柄部不会直接接触托盘底面，若扳手表面沾有少量油污、水渍，可顺着卡位间隙流到托盘底部的预留导流槽中，不会积存在卡位内导致扳手表面锈蚀，日常清理时仅需倒置托盘倾倒即可排出积存的污渍，维护十分便捷。托盘的整体外轮廓尺寸适配常规工具抽屉的内部分格，可直接放入标准五金工具抽屉中，与其他工具收纳模块组合使用，也可单独放置在工作台的边角位置，不会占用过多操作空间。每个卡位的长度根据对应扳手的实际长度调整，最长的扳手卡位也不会超出托盘边界，保证整体外观规整，叠放时也不会出现卡位干涉。
