8件开口式点火扳手配套收纳托盘结构

　　这套开口式点火扳手配套收纳托盘，主要面向汽保维修、小型设备装配工位的工具定置管理场景，在日常的发动机点火部件拆装、小型紧固件调整作业中，作业人员往往需要频繁取用不同规格的开口扳手，零散放置的工具不仅会增加找取时间，还容易在工位挪动、工具周转过程中出现遗失、磕碰的问题，这类定制化的托盘就是为了解决工位工具的定置存放需求而设计的。

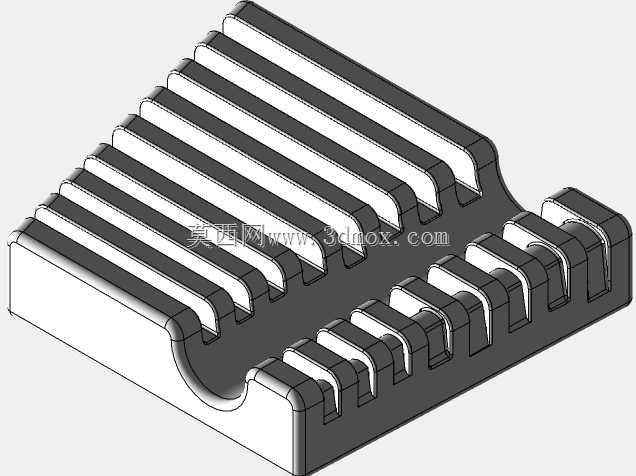

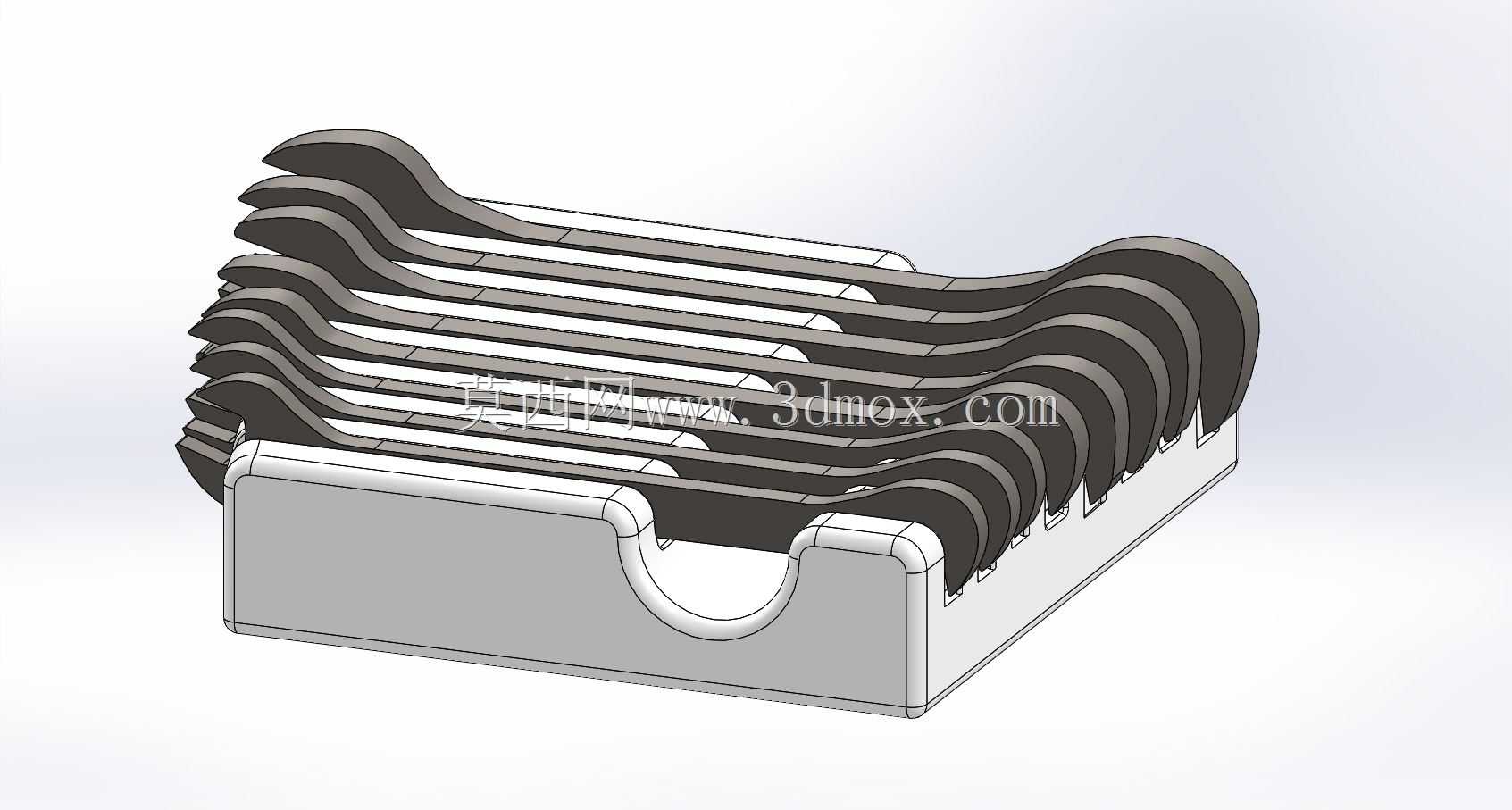

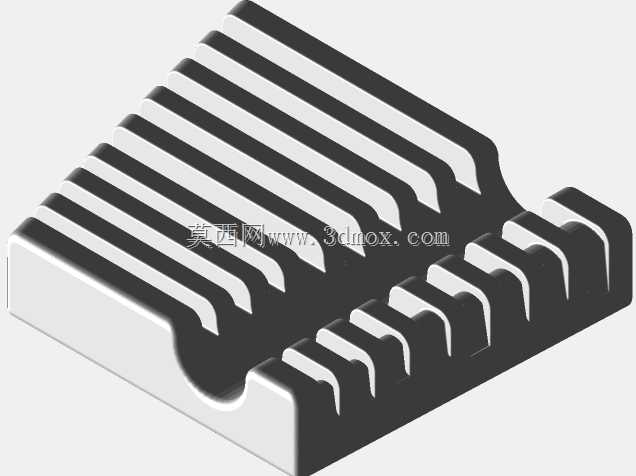

　　从实际使用场景来看，这类托盘既可以直接嵌入维修工位的工具柜抽屉，配合抽屉内的分隔导轨实现固定，也可以单独放置在移动工具车的台面上，配合防滑垫使用，适配多数常规维修工位的布局要求。托盘的每个型腔都严格对应单支扳手的外形轮廓，放入后扳手不会因为托盘倾斜、移动而发生窜动，哪怕是推着工具车在车间不同工位间转场，工具也能保持规整的摆放状态，不会出现相互磕碰刮花扳手表面镀层的情况。

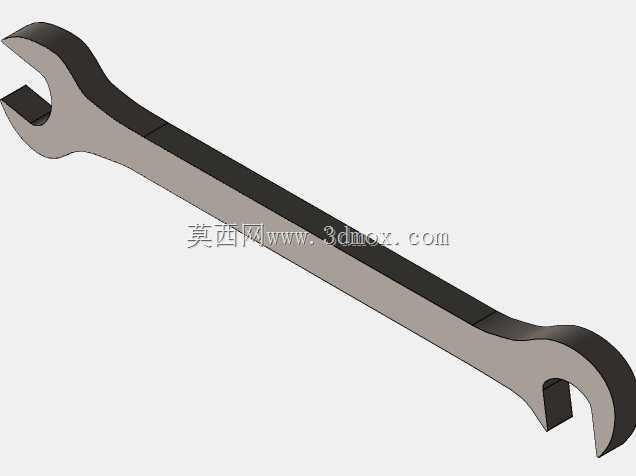

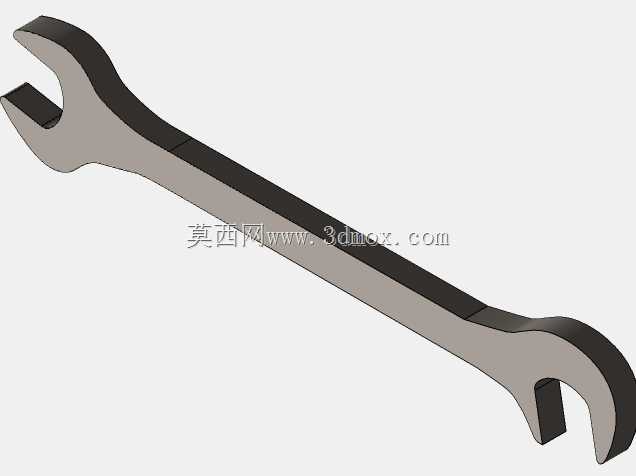

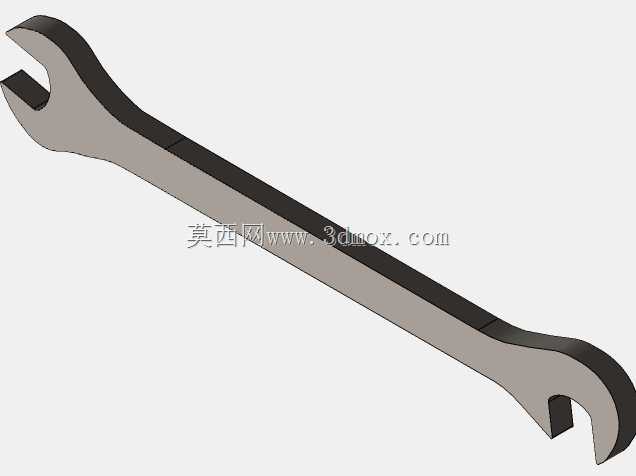

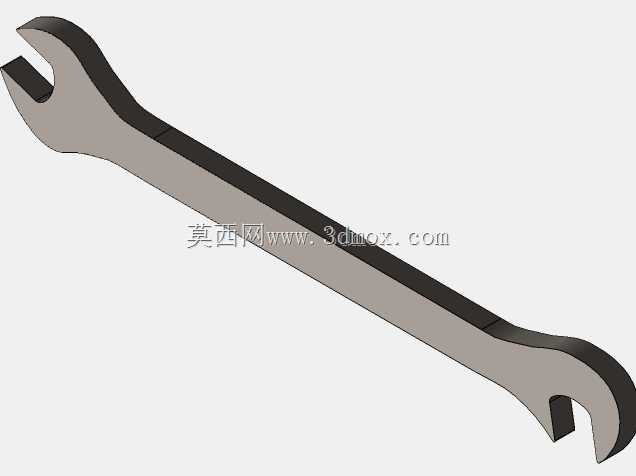

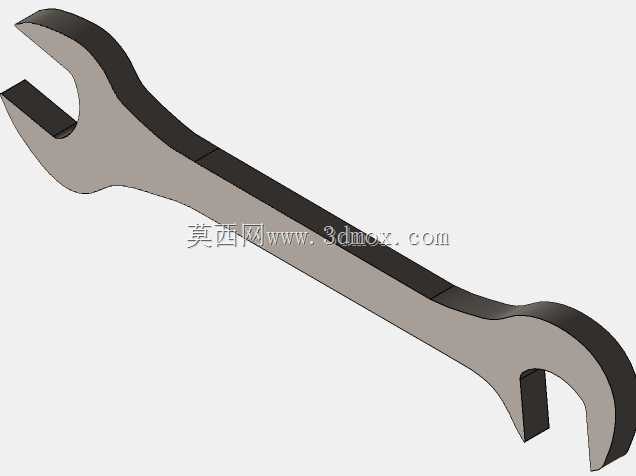

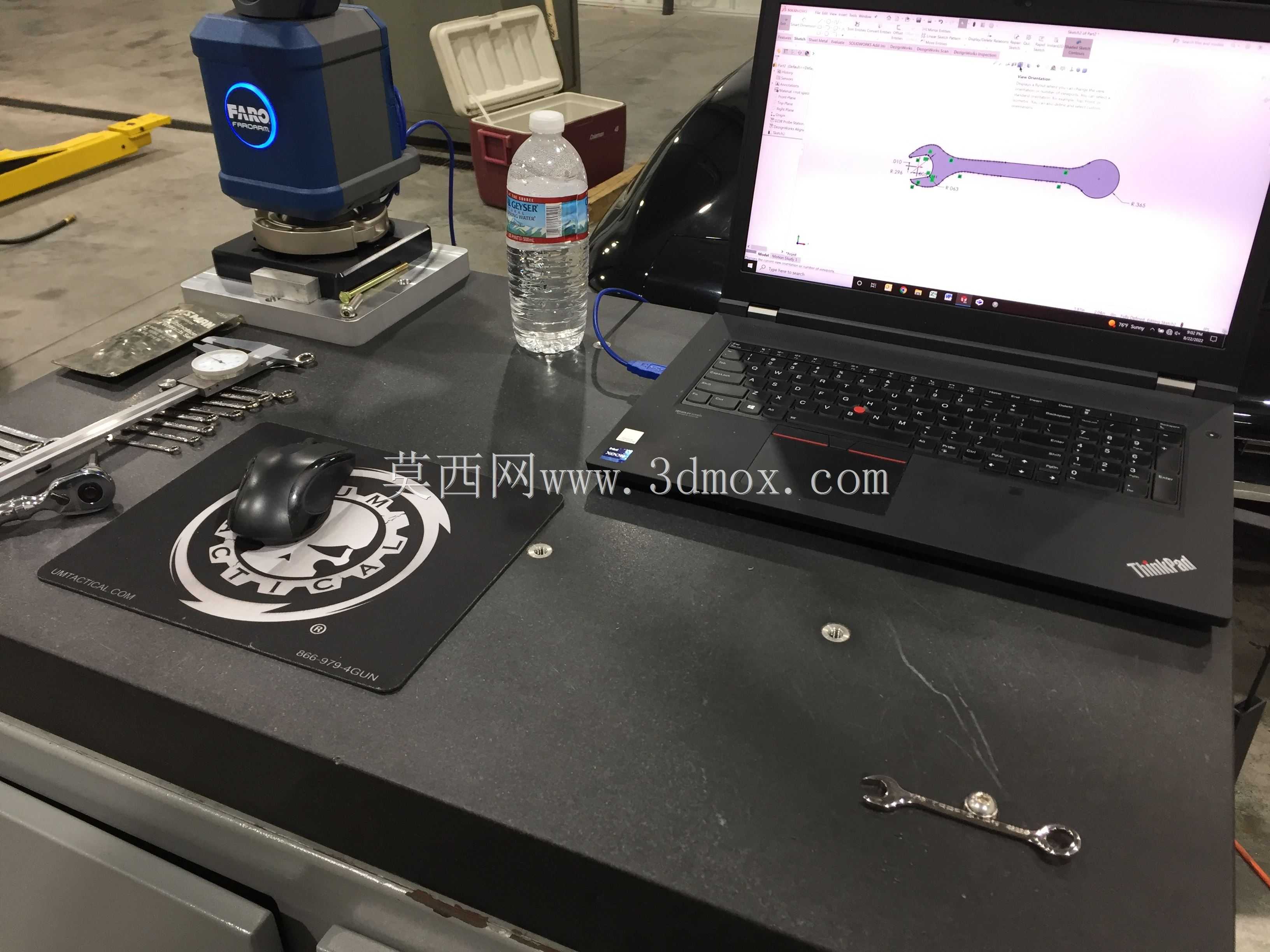

　　设计过程中，首先通过三维扫描获取每支扳手的实际外轮廓数据，这里要注意的是，手动工具的毛坯外形在生产迭代中可能存在小幅尺寸偏差，所以建模时型腔的轮廓边界特意预留了合理的间隙，不会因为扳手个体的尺寸公差出现放不进、卡滞的问题，同时间隙量控制在极小范围内，避免放入后出现过大的晃动。每个型腔的深度根据对应扳手的杆身厚度设置，保证扳手放入后上表面基本齐平，方便作业人员单手取放，不需要抠挖型腔就能顺利拿起工具。托盘的边缘做了圆角过渡处理，没有尖锐的棱角，避免日常取放工具时划伤手部，整体壁厚保持均匀，不管是采用3D打印小批量制作，还是采用注塑工艺批量生产，都能保证成型后的结构强度，不会因为日常频繁取放工具出现边缘开裂、型腔变形的问题。

　　从安装边界尺寸来看，托盘的整体外廓尺寸适配标准的工具柜抽屉单元，不需要对现有工位的工具存储设备做额外改造就能直接放入，底部可以根据使用需求粘贴防滑胶条，放置在光滑台面时不会出现滑动。型腔的排布按照扳手的规格从小到大依次排列，符合作业人员的取用习惯，找取工具时可以顺着排布顺序快速定位对应规格，不需要逐个翻找。托盘的边角位置预留了小的取手缺口，需要整体挪动托盘时可以方便施力，不需要抠住托盘底部费力抬起。

　　在功能设计上，除了基础的收纳定位作用，这类托盘还能帮助实现工具的可视化管理，作业完成后可以快速核对8件扳手是否全部归位，避免工具遗落在设备内部、维修现场造成安全隐患。每个型腔旁可以预留标识位，标注对应扳手的规格参数，新入职的作业人员也能快速识别对应工具，减少培训适应的时间。托盘的表面做了微弧处理，不容易积灰，日常清洁时只需要用抹布擦拭就能清理干净，适配车间复杂的使用环境，哪怕沾到少量油污、清洗剂也不会出现腐蚀变形的问题，长期使用也能保持结构的稳定性。

　　建模过程中没有做多余的装饰性结构，所有的造型都围绕实用功能展开，型腔的轮廓和扳手外形的匹配度经过反复调整，既保证了定位的可靠性，又不会因为配合过紧导致取放困难。托盘的整体高度控制在合理范围内，放入抽屉后不会影响抽屉的正常闭合，叠放时也能通过边缘的定位止口实现稳定堆叠，方便闲置时的存储收纳，不会占用过多的仓储空间。针对维修工位常见的工具摔落情况，托盘的材质选型对应的结构强度也做了考量，常规高度的跌落不会出现型腔碎裂的问题，能够满足车间高频使用的耐久要求。
