多芯卡口式圆形航空连接器结构设计

　　这款多芯圆形连接器的结构设计，核心围绕工业场景下的可靠电连接需求展开，在户外工控、重型设备、轨道交通车载系统、野外测试装备这类存在振动、温变、少量油污或凝露的工况中，这类卡口式圆形连接器是信号与小功率电源传输的常用选型。从实际使用场景来看，这类连接器常被布置在设备舱体的壁板位置，外侧对接端暴露在舱外，尾部接线端位于舱内，需要在反复插拔、设备运行持续振动的条件下，保持插针与插孔的接触压力稳定，同时避免外界水汽、粉尘进入接触腔造成接触电阻升高甚至短路。

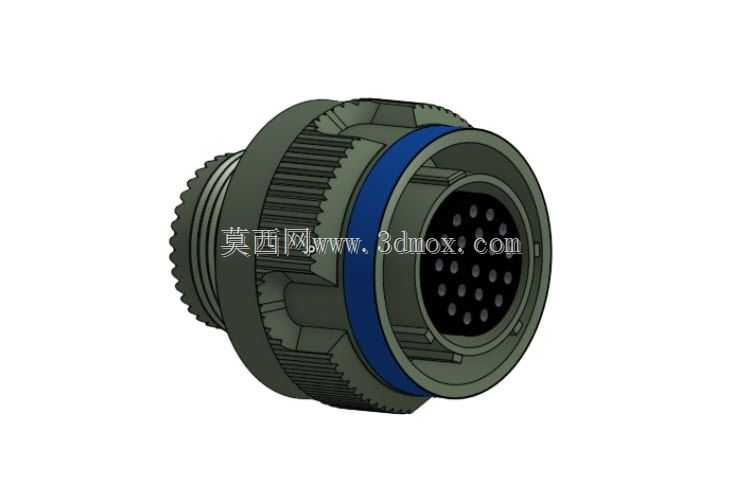

　　从功能特性上看，这款连接器采用三曲槽卡口锁紧结构，对接时只需将插头与插座的定位键对准，插入后旋转较小角度即可完成锁紧，相比螺纹连接的连接器，卡口结构的对接效率更高，且在振动环境下不会出现松脱退配的问题，外壳上的滚花纹理是为了操作人员戴劳保手套时也能获得足够的旋转摩擦力，无需额外工具即可完成插拔操作。接触件采用19芯布局，可同时传输多路控制信号与小功率供电回路，插针插孔采用铜合金基材加工，接触区域做镀金处理，降低接触电阻的同时提升抗腐蚀能力，适配长期通电的工况需求。接口处的蓝色密封胶圈是径向密封结构，对接完成后胶圈被挤压在插头与插座的配合面之间，可达到IP67级的防护能力，应对短时淋水、粉尘侵入的场景完全足够。

　　设计思路上，这款连接器的外壳采用锌合金压铸成型后做硬质阳极氧化处理，兼顾结构强度与轻量化需求，外壳壁厚控制在1.8mm左右，既可以承受插拔时的侧向冲击力，也不会过度增加安装位置的重量负载。尾部的外螺纹结构是用于连接尾部电缆防护软管或格兰头，安装时可根据电缆外径选择适配的密封件，实现电缆入口处的线缆固定与密封，避免电缆被拉扯时将外力直接传递到接触件的压接位置，造成焊点或压接点脱落。插合界面的绝缘基座采用耐高温热固性工程塑料加工，可在-55℃到125℃的温度区间内保持尺寸稳定，不会因为温度变化出现基座收缩膨胀导致插针偏移的问题，绝缘电阻可达到1000MΩ以上，满足强电与弱电信号同腔传输的绝缘要求。

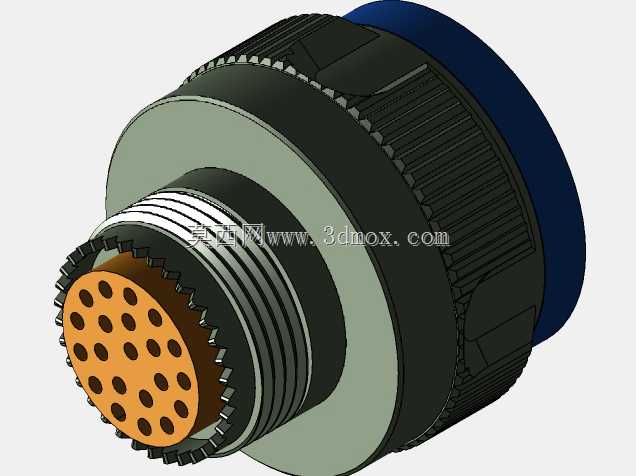

　　从安装边界尺寸来看，这款连接器的法兰安装端为圆形法兰盘，盘面上均布3个安装孔，可通过M3螺丝固定在设备舱壁的预制安装孔上，安装孔的节圆直径与插座主体外径做了匹配设计，安装时法兰盘与舱壁之间可加装橡胶密封垫，实现安装位置的端面密封。对接端的最大外径为35mm，插拔时需要预留的操作空间为直径60mm的圆形区域，方便操作人员手部旋转锁紧操作，插合后的总长度根据尾部附件的选择略有差异，不带尾部附件时插座本体的轴向长度为28mm，不会在舱壁两侧占用过多的安装空间。接触件的端接形式采用压接式，相比焊接式端接，压接的接触件抗振动能力更强，适合批量生产时的线束加工，压接完成后可从绝缘基座的尾部将接触件送入对应孔位，通过内部的卡簧结构锁定接触件，后期维护时可使用专用取针工具将接触件取出更换，无需整体更换连接器，降低现场维护的成本。

　　在结构细节处理上，连接器的定位键采用不对称设计，可避免操作人员对接时出现错插的问题，只有当插头与插座的定位键槽完全对准时才能完成插合，从结构上杜绝了插错孔位导致的信号接反、电源短路问题。外壳上的防滑齿做了圆角处理，不会在操作时划伤操作人员的手套或皮肤，密封胶圈的安装槽采用梯形截面设计，胶圈安装后不会因为反复插拔出现胶圈移位、被剪切破损的问题。接触件的排列采用等间距错位排布，相邻接触件之间的爬电距离满足300V工作电压的绝缘要求，不同回路之间不会出现击穿打火的问题。
