带应力消除结构的19芯直式圆形连接器

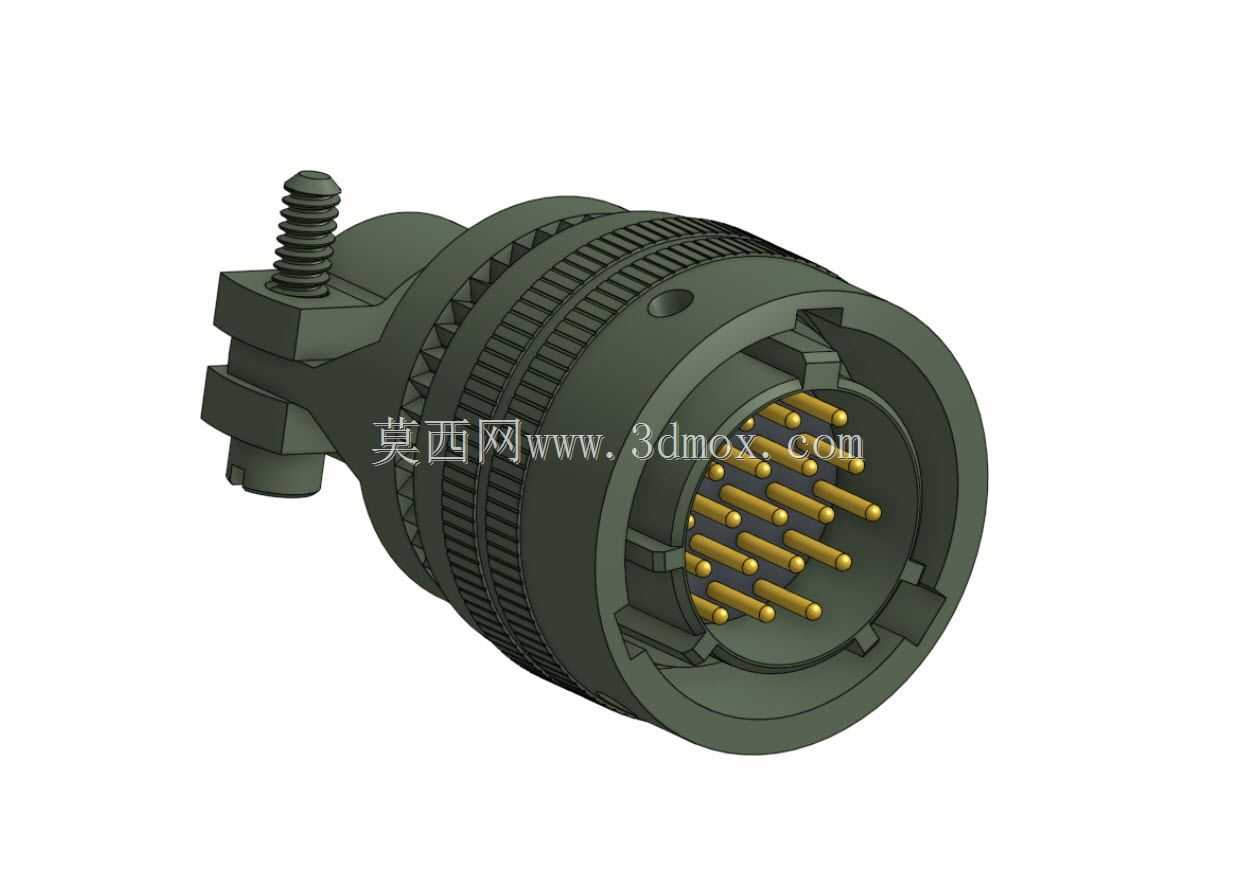

　　在工业测控、重型设备信号传输、户外机电系统的布线场景里，多芯圆形连接器的可靠性直接决定整套系统的运行稳定性，这款带应力消除结构的19芯直式连接器，正是针对线缆弯折疲劳、多信号同步传输需求开发的接插部件。从实际选型适配的角度看，这类19芯规格的连接器常被用于工业传感器阵列信号回传、伺服系统多回路控制信号对接、检测设备的多通道数据传输场景，单颗插针可承载额定范围内的电流与信号传输，19个插针的排布采用同心圆等距布局，相邻插针之间保留足够的绝缘间隙，避免信号串扰，同时插针接触端采用镀金处理，降低接触电阻，在频繁插拔、存在轻微振动的工况下也能保持稳定的接触性能，不会出现信号瞬断的问题。

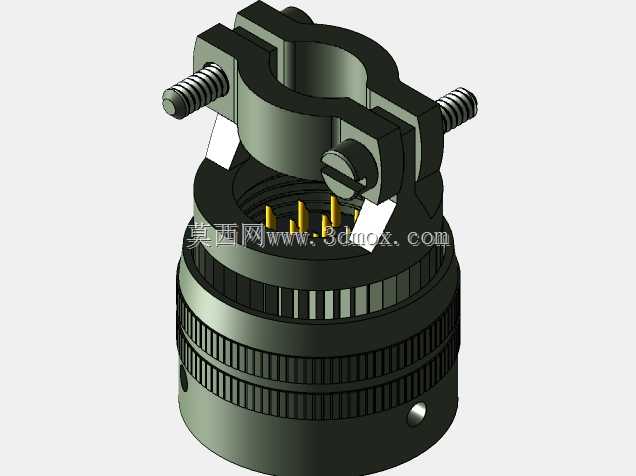

　　产品的应力消除结构是设计的核心亮点，区别于普通直式连接器尾部硬出线的结构，这款连接器在尾部集成了一体式的应力消除夹块，夹块侧面带锁紧螺栓结构，安装时可将线缆外护套与夹块压紧固定，当设备运行中线缆受到拉扯、出现反复弯折时，应力会被夹块分散到线缆外护套层，不会直接作用在内部焊线位置，避免长期使用后焊点开路、线芯断裂的故障，这一结构在移动设备、存在走线摆动的场景下优势尤为明显，比如工程机械的外挂检测模块、自动化生产线的移动工位信号接线，都能依靠这个结构大幅降低线缆端的故障概率。

　　从外形与安装边界来看，连接器主体采用圆柱形壳体设计，壳体外圈加工有滚花纹理，方便操作人员徒手拧紧对接螺帽，无需额外工具即可完成插合锁紧，对接端的壳体内部设置有定位卡槽，与适配插座对接时可自动对准插针位置，避免错插损坏插针。尾部的应力消除夹块突出主体壳体的长度经过优化，不会占用过多的布线空间，夹块的出线孔径适配常规外径的多芯屏蔽线缆，夹块上的锁紧螺栓采用标准外六角头，使用常规扳手即可完成锁紧操作，不需要定制专用工具。连接器的安装法兰侧带固定耳结构，可通过螺栓将插座端固定在设备面板上，插头与插座插合后依靠壳体的螺纹结构锁紧，配合壳体内部的密封槽可实现基础的防尘防泼溅能力，适配车间、户外设备舱等非极端恶劣的工况环境。

　　在三维建模的细节处理上，模型完整还原了插针的排布角度、壳体滚花的齿距、尾部应力消除夹块的锁紧结构、螺栓的螺纹细节，每个插针的长度、突出绝缘基座的尺寸都按照实际产品的尺寸比例构建，壳体的壁厚、内部绝缘基座的卡槽结构都做了实体还原，没有做简化省略，不管是用于设备布线的干涉检查，还是做整机装配的结构演示，都能直接调用。建模时特意还原了应力消除夹块与主体壳体的连接过渡圆角，这个细节在实际生产中是为了避免夹块与壳体连接处的应力集中，提升结构强度，在做有限元受力分析时，这个圆角结构的还原能让仿真结果更贴近实际受力情况，不会因为结构简化出现应力计算偏差。插针与绝缘基座的配合间隙也按照实际装配公差做了预留，还原了真实产品的装配关系，方便设计人员参考这个结构做同类型连接器的改型设计，比如调整芯数、更改尾部出线方向时，可以直接在这个模型的基础上调整壳体尺寸、插针排布，减少重复建模的工作量。

　　从实际使用的装配逻辑来看，这款连接器的焊线腔内部预留了足够的焊线空间，19根线芯分别焊接到对应插针的焊杯后，可有序排布在腔体内，不会出现线芯挤压、绝缘皮破损的问题，尾部的应力消除夹块在压紧线缆时，夹块内侧的防滑齿会咬住线缆外护套，即使线缆受到轴向拉力，拉力也会传递到夹块与壳体上，不会拉扯到内部的焊点。壳体采用硬质合金材质做表面氧化处理，具备基础的耐磨、抗腐蚀能力，在普通工业环境下长期使用不会出现壳体锈蚀、锁紧螺纹滑牙的问题，插针的镀金层厚度满足工业级接插件的标准，插拔寿命可达上千次，满足设备全生命周期内的维护插拔需求。
