Kintek低压型4P/6S多芯连接器结构设计

　　在工业测控、小型机电设备、实验室仪器的低压信号回路里，这类多芯圆形连接器的选型一直是结构工程师容易忽略的细节——很多人觉得接插件是标准件随便选，真到装调阶段才发现插芯对位不准、插拔卡滞、密封间隙不对导致的信号干扰、接插松脱问题，返工量甚至超过主体结构的修改。这款Kintek 4P/6S低压连接器，就是针对小空间内的动力+信号混合传输场景设计的，4芯可走额定范围内的低压动力回路，6芯负责传输传感器反馈、开关量控制这类弱信号，两类回路在插芯内部做了物理分隔，避免动力线的电流波动串入信号回路造成采集数据跳变，这一点在便携检测设备、小型实验台架的布线里实用性很强，不用再单独分设动力接插件和信号接插件，能省出不少面板安装空间。

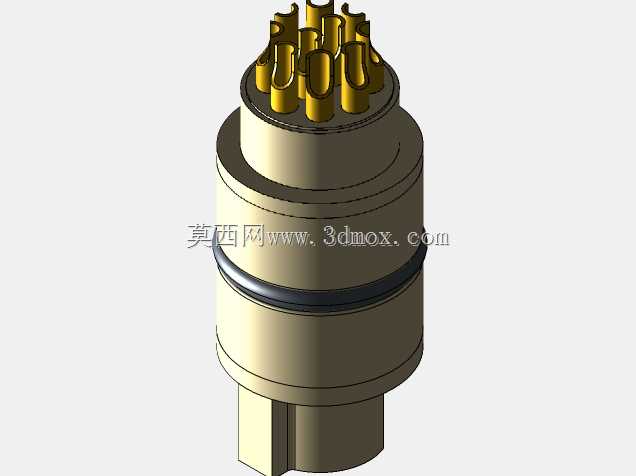

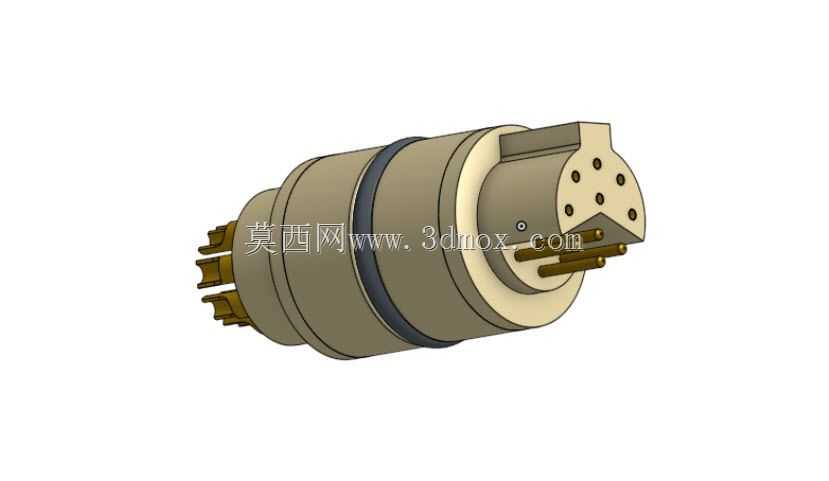

　　从结构设计逻辑来看，这款连接器采用了台阶式圆柱壳体，壳体上的两道环形槽是用来装橡胶密封圈的，装在设备面板上的时候，靠密封圈和安装孔壁的过盈配合实现IP65级别的防尘防溅，适配车间多尘、偶尔有切削液飞溅的工位环境，不用额外做防护盖板。插合端的导向设计做了不对称定位销，插头上的凸台和插座上的凹槽是唯一对位角度，现场维护的时候盲插也不会把针脚插歪，避免以往圆形连接器容易出现的错插、弯针问题，对于非专业人员操作的现场设备来说，这个防呆设计能减少八成以上的接插故障。插针采用了镀金铜合金材质，接触电阻稳定在毫欧级，反复插拔500次以内接触性能不会出现明显衰减，适配需要频繁拆接线的移动测试设备、快换工装场景。

　　安装边界上，这款连接器的法兰端采用了三孔安装布局，安装孔位呈三角形分布，相比常见的两孔法兰，抗扭转性能更好，设备搬运过程中受到拉扯、磕碰的时候，不会因为单方向受力导致安装座松动。壳体的最大外径控制在32mm以内，面板开孔只需要开30mm的通孔就能安装，对于内部空间紧凑的手持检测设备、小型伺服执行器来说，不会占用过多的内部布线空间。尾部的接线端做了阶梯式收口，适配直径6-10mm的护套线，装线的时候把线皮穿入收口位置，用尾部的压紧螺母锁紧，既能固定线缆防止拉扯导致焊线脱落，又能实现尾部的密封，避免灰尘、水汽从线缆进线位置进入连接器内部。

　　实际选型的时候要注意，这款连接器的额定工作电压是交流500V以下，额定电流单芯最大5A，只适合低压控制、信号传输场景，不能用在主动力回路里。插合的时候要先对准定位凸台，平稳推入直到听到卡扣锁止的声响，不要硬拧硬塞，不然容易把插针顶弯。建模的时候要注意，插针的伸出长度比壳体端面短1.5mm，即使插头没有完全插合，外露的带电插针也不会被人手碰到，满足低压设备的电气安全间隙要求。壳体的材质采用了阻燃PBT工程塑料，耐温范围在-20℃到100℃之间，普通工业车间、室内实验室的环境温度都能覆盖，不需要额外做耐高温或者耐低温改性。另外，这款连接器的插芯和壳体是分体式装配结构，维修的时候如果某一根插针损坏，不用更换整个连接器，只需要把对应插芯从壳体里顶出来更换就行，后期维护成本比一体式连接器低很多，对于批量配套的设备厂商来说，能省下不少售后配件成本。在三维装配的时候，要预留出插拔操作空间，插头尾部的线缆弯曲半径不能小于线缆直径的6倍，避免长期弯折导致线芯断裂，安装位置尽量避开设备的发热源，比如功率电阻、散热片旁边，防止长期高温烘烤让壳体塑料老化变脆，缩短使用寿命。
