法兰安装六芯圆形航空电连接器结构

　　这款法兰安装式圆形电连接器，是工业电气互联场景中常用的面板固定型接插部件，常见于户外工业设备、移动机电装备、测试仪器机柜的侧壁走线接口位置，承担多回路动力或信号的可拆卸连接功能，相比普通接线端子，其带定位锁紧的结构能在振动、轻微冲击的工况下保持连接可靠性，避免线缆松脱导致的设备断电、信号中断问题。

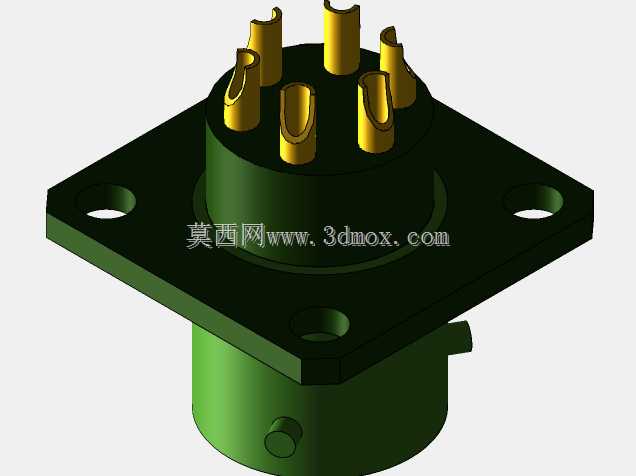

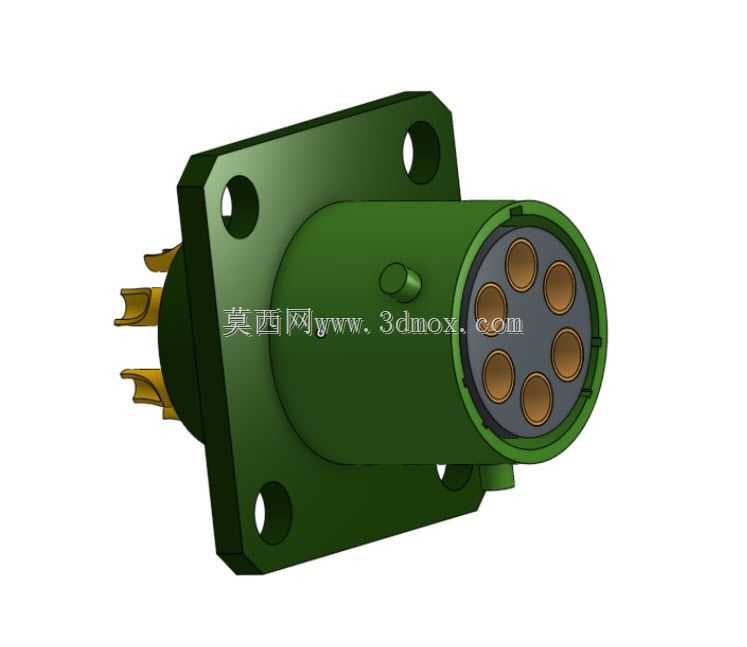

　　从结构设计逻辑来看，该连接器采用方形法兰盘作为安装基准，法兰盘四角预留通孔安装位，可直接通过螺栓从面板外侧将插座本体固定在设备壳体的预留开孔处，安装时法兰盘与设备面板之间可加装密封垫圈，满足户外设备的防淋、防尘密封需求。插座本体为圆柱形壳体，壳体外侧预留的定位凸台，与配套插头的定位槽配合，可实现插合时的周向防呆，避免插错针位导致的线路短接、信号错接问题。插合端内部设置6个独立接触端子，端子采用圆周均布排布，每个端子之间设置绝缘隔层，保证不同回路之间的电气绝缘性能，端子尾部延伸出焊杯结构，可直接与设备内部的线缆进行焊接固定，焊杯位置做了倒角处理，方便穿线操作，降低焊接时的线缆虚焊风险。

　　在实际选型应用中，这类连接器的安装边界需要重点关注：法兰盘的外形尺寸决定了设备面板上需要预留的安装开孔大小，法兰盘厚度要与设备壳体壁厚匹配，避免螺栓锁紧后出现插座歪斜、密封不严的问题；插座本体的插合端伸出长度，要考虑设备外侧的操作空间，保证配套插头插合后不会与周边其他部件产生干涉；尾部焊杯的排布间距，要匹配所接线缆的线径，避免多根线缆焊接后出现线间绝缘距离不足的问题。接触端子的载流量设计匹配常规工业控制回路、小功率动力回路的传输需求，端子接触部位采用弹性接触结构，插合后能保持稳定的接触压力，降低接触电阻，减少长期通电后的温升问题。

　　从建模细节来看，该结构完整还原了连接器的所有装配特征：法兰盘上的安装孔做了沉头设计，可适配内六角螺栓的安装，保证螺栓头不突出法兰表面，避免安装后与周边部件刮蹭；壳体表面的防滑纹理、定位凸台的尺寸公差都按照实际产品的装配要求做了还原，插合端的密封圈安装槽也做了精确建模，方便设计人员在做整机布线时直接调用，不需要重新绘制连接器的占位模型，能有效缩短设备电气布局的设计周期。在做设备结构校验时，可直接通过该模型检查连接器安装后与周边线缆、结构件的间隙，提前排查干涉问题，避免实际加工装配时出现安装不上、插合空间不足的问题。

　　这类圆形连接器相比矩形连接器，在相同芯数下占用的面板安装面积更小，圆周方向的定位结构也更适合需要频繁插拔的检修场景，在移动工业设备、野外作业装备上应用时，其金属壳体还能提供一定的电磁屏蔽效果，减少外界电磁干扰对内部信号传输的影响，适合传输弱信号、低电压控制信号的回路使用。建模时对端子的排布角度、插合面的配合尺寸都做了精确还原，可直接用于生成工程图的安装示意，也能用于装配培训的可视化演示，帮助装配人员快速掌握连接器的安装方向、接线顺序，减少装配失误。
