PT06A-8-4P卡口式圆形连接器结构设计

　　这款PT06A-8-4P规格的圆形连接器，在工业现场的信号传输、小功率供电回路里应用十分普遍，常见于机床控制柜内部走线、户外检测设备的外接信号端口、重型工程机械的车载电气回路这类需要频繁插拔、同时要耐受一定振动冲击的场景。从实际使用的角度看，这类连接器的核心作用是实现多回路电气线路的快速通断，相比硬接线的端子排，它不需要反复拧动螺丝紧固线芯，检修或者更换模块的时候直接插拔就能完成线路断开与恢复，能大幅缩短现场设备的维护停机时间，尤其是在户外作业、空间狭窄不方便操作接线工具的工况下，这种快插结构的优势会非常明显。

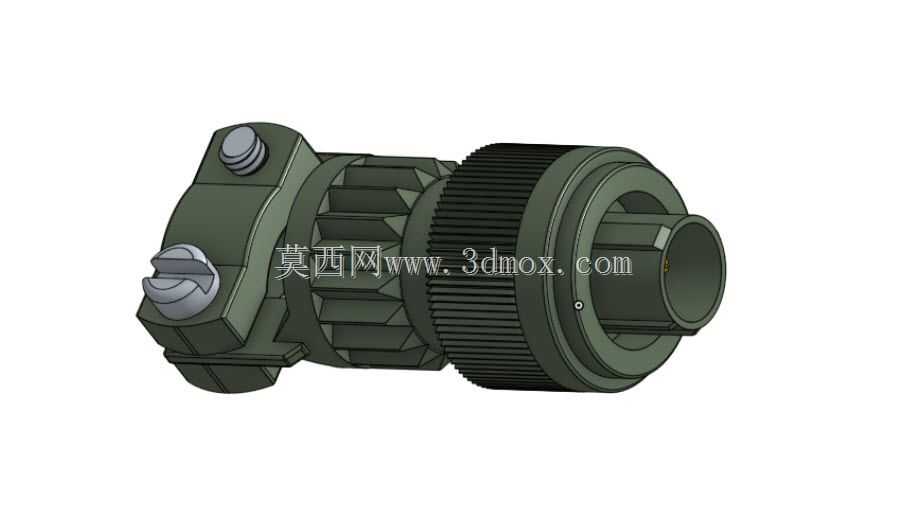

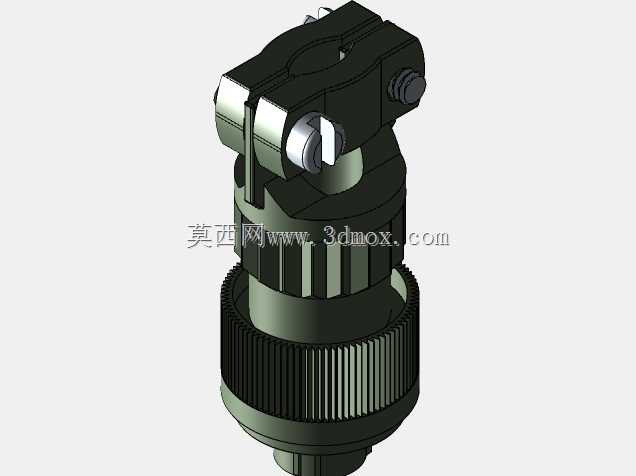

　　从结构设计的细节来看，这款连接器采用的是卡口式锁紧结构，和常见的螺纹锁紧圆形连接器不同，它不需要多圈旋转拧动，插合之后只需要将连接环旋转不到四分之一圈，就能通过内部的卡销与卡槽实现锁紧，操作的时候戴劳保手套也能顺利完成，不会出现螺纹错牙、拧动卡顿的问题。连接器尾部设计了带紧固螺钉的线夹结构，在接入线缆之后可以通过拧紧两侧的螺钉将线缆外护套夹紧，避免线缆受拉的时候线芯与插针直接受力，防止出现线芯拉脱、焊点断裂的问题，这个结构在有拖拽风险的移动设备走线场景里非常实用，能大幅降低线路故障的概率。

　　接触件部分采用的是4芯布局，插针与插孔的接触端采用了弹性收口设计，插合之后能保证足够的接触正压力，降低接触电阻，避免大电流通过的时候出现接触部位发热的问题，同时接触件的基座采用了耐温绝缘材质，能在-40℃到125℃的环境温度范围内保持绝缘性能稳定，不会因为温度变化出现基座开裂、绝缘电阻下降的问题。连接器的外壳采用了硬质铝合金材质，表面做了军绿色钝化处理，具备一定的防盐雾、防氧化能力，在户外潮湿、有轻度腐蚀的环境里也能长期使用，外壳的衔接部位设计了密封圈安装槽，插合之后密封圈会被压紧，实现IP67级别的防护能力，能阻挡灰尘、飞溅的水进入连接器内部，避免出现接触件短路、锈蚀的问题。

　　从安装边界的尺寸来看，这款连接器的插头端最大外径在28mm左右，插合之后的总长度（不含尾部出线）约为62mm，尾部的线缆夹持范围适配外径6mm到10mm的多芯护套线，安装的时候需要在设备面板或者安装支架上预留直径20mm左右的过孔，同时要预留至少40mm的插拔操作空间，方便手部握持连接环完成插拔动作。在进行三维布局的时候，需要注意相邻两个同规格连接器的中心间距不能小于35mm，否则会出现操作空间不足，无法顺利拧动锁紧环的问题。另外连接器尾部的出线方向需要预留至少100mm的线缆弯曲半径，避免线缆过度弯折导致线芯断裂或者护套破损。

　　在建模还原这款连接器的时候，需要重点注意卡口卡槽的螺旋升角设计，角度控制在30度左右才能保证锁紧的时候手感顺畅，同时锁紧之后有足够的防松能力，不会因为设备振动出现松脱。外壳表面的滚花部分采用直纹滚花设计，滚花的节距控制在0.8mm，既能保证拧动的时候有足够的摩擦力，也不会因为滚花过于尖锐划伤操作人员的手部。尾部的紧固螺钉采用标准的一字槽螺钉，和外壳上的螺钉孔采用间隙配合，建模的时候要预留0.2mm的装配间隙，还原实际装配的时候螺钉可以轻微浮动、方便对准线缆夹紧的实际状态。接触件的同心度需要控制在0.05mm以内，保证插合的时候插针能顺利对准插孔，不会出现插针顶弯、接触不良的问题。

　　实际选型使用的时候，这款连接器的4芯触点可以同时承载最高5A的额定电流，适配交流250V、直流300V以下的回路，既可以传输模拟量、数字量的控制信号，也可以给小型传感器、执行器提供工作电源，在工业自动化生产线、户外监测基站、工程车辆电气系统里都能适配，不需要额外定制特殊规格的接插件，配件通用性强，后期维护更换的时候很容易找到同规格的替换件。
