适配8号直接头的AMP连接器防尘防护帽

　　在工业电气连接、户外通讯设备布线、重型机械电控回路搭建的现场，圆形连接器的端面防护一直是容易被忽略却直接影响连接可靠性的环节——尤其是尺寸为8的AMP系列直接头，插合端面的插针、密封胶圈长期暴露在车间切削液飞溅、户外扬尘、凝露结霜的环境中，很容易出现插针氧化锈蚀、密封胶圈卡入硬质颗粒导致插合时密封失效的问题，这类适配8号直接头的防尘帽，就是针对这类场景做的配套防护结构。

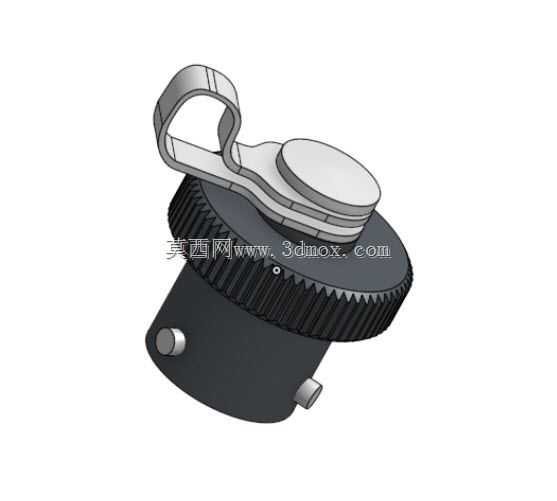

　　从实际使用的需求出发，这款防尘帽的结构完全围绕快速装拆、可靠防脱、不干涉周边布线三个核心点设计。主体下部的帽体采用和接头外圈轮廓匹配的直筒结构，内壁做了和接头外圈滚花对应的限位贴合面，套入接头后不会出现径向晃动，帽体侧壁的两个小凸柱是和接头上的定位卡槽对应的卡扣结构，推入到位后凸柱卡入接头的卡槽位，哪怕设备运行过程中存在持续振动、布线拖拽拉扯连带碰到防尘帽，也不会出现松脱掉落的情况，不需要额外加装扎带固定，日常设备维护时插拔也不需要额外工具，徒手就能完成拆装。

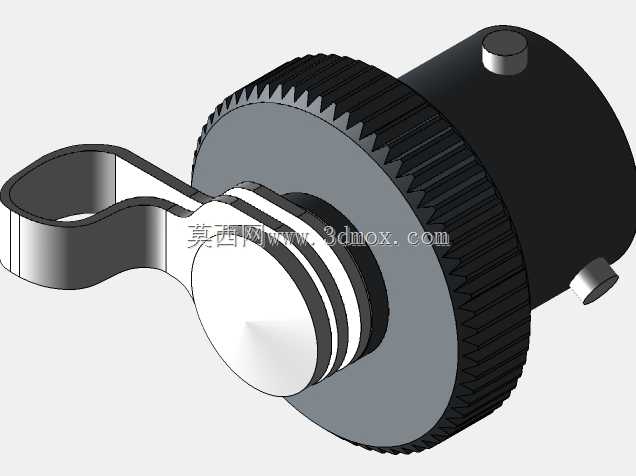

　　上部的翻盖结构是这款防尘帽设计的巧思所在，和常见的完全分离式防尘帽不同，翻盖和帽体通过一体的弯折连接带连为一体，不需要在接头插合时把防尘帽完全取下单独存放——很多现场维护时分离式防尘帽随手放置容易丢失，或者掉落到设备缝隙里难以取出，这种连体翻盖的结构，在接头需要插合对接时，只需要把上盖翻起卡在接头侧边，不会遮挡插合端面，也不会和对接端的连接器外壳产生干涉，插合完成后如果需要临时断开接头，随手就能把翻盖扣回端面完成防护，不会出现防尘帽遗失导致接头无防护的情况。翻盖顶面做了微凸的平面结构，扣合时刚好压在接头端面的密封胶圈外侧，不会直接触碰插针端面，避免长期按压导致插针歪斜、胶圈受压变形的问题，翻盖和帽体的贴合边做了一圈微凸的止口，扣合后可以阻挡大部分飞溅的液体、大颗粒粉尘进入接头内部，满足车间常规防护、户外设备非浸水状态下的防护需求。

　　接头外圈的滚花结构在建模时做了完整还原，这部分结构一方面是和帽体内壁贴合增加摩擦力，另一方面也方便操作人员在拧动接头锁紧环时借力，防尘帽的帽体高度刚好覆盖接头的锁紧环位置，不会因为帽体过长导致和接头尾部的线缆弯折处产生干涉，也不会因为帽体过短导致锁紧环外露积尘。从安装边界来看，这款防尘帽套入8号AMP直接头后，整体径向尺寸比接头外圈滚花的最大直径大出不到3mm，在多接头并排布置的接线盒、连接器面板上，相邻接头中心距只要满足接头本身的安装间距要求，就不会因为加装防尘帽出现相邻件干涉的问题；轴向方向上，翻盖扣合状态下整体长度比接头本身的轴向长度多出5mm左右，在设备内部布线空间紧张的腔体内，也不需要额外预留过多的防护件安装空间。

　　从建模的细节处理来看，连接翻盖和帽体的弯折带做了等厚度的圆弧过渡，没有出现直角锐边，实际生产时不管是采用软质PVC注塑还是硅橡胶模压，这个位置都不会出现应力集中导致的弯折断裂问题，反复翻折的使用寿命可以满足现场日常维护的频次需求。帽体边缘、翻盖边缘都做了小尺寸的倒角处理，操作人员徒手装拆时不会被锐边划伤，也不会在套入接头时刮伤接头表面的镀层。侧壁的卡扣凸柱做了圆弧导入面，套入接头时不需要精确对准卡槽，顺着接头推入就能自动滑入卡位，降低现场操作人员的对准难度，哪怕是戴着手套操作也能快速完成安装。

　　在实际的设备选型配套中，这类防尘帽多用于工程机械的车载电控箱外部连接器、户外通讯基站的天馈线接头、工厂自动化生产线的现场总线连接器位置，这类场景的共同点是连接器不会长期处于插合状态，部分预留的扩展接口、检修接口可能在设备投入使用后很长时间才会用到，这期间如果没有可靠的防尘防护，等到需要启用接口时往往已经出现插针氧化、内部进尘导致接触不良的问题，后续清理维护的成本远高于提前加装防尘帽的成本。和通用的橡胶防尘堵头相比，这种带连体翻盖的结构不需要完全拆卸，在临时断开接头做检测、调试的时候，可以快速翻盖防护，调试完成后直接插合接头即可，不需要反复拆装防尘帽，也减少了防尘帽丢失的概率，更适合需要频繁插拔维护的接口位置。

　　建模过程中对各部分的配合间隙做了符合工程实际的预留，帽体内壁和接头外圈的配合间隙控制在0.2mm以内，既可以保证顺畅套入，又不会因为间隙过大导致防尘帽晃动松脱；翻盖和帽体的止口配合间隙控制在0.15mm，扣合后不会出现明显的缝隙，也不会因为加工公差导致翻盖扣合困难。所有的圆角、倒角尺寸都按照注塑件的常规工艺要求设置，没有出现壁厚突变的位置，不管是后续做3D打印样件验证，还是开模批量生产，都不需要对结构做大幅调整，直接可以用于生产参考。
