法兰安装四芯圆形航空连接器结构

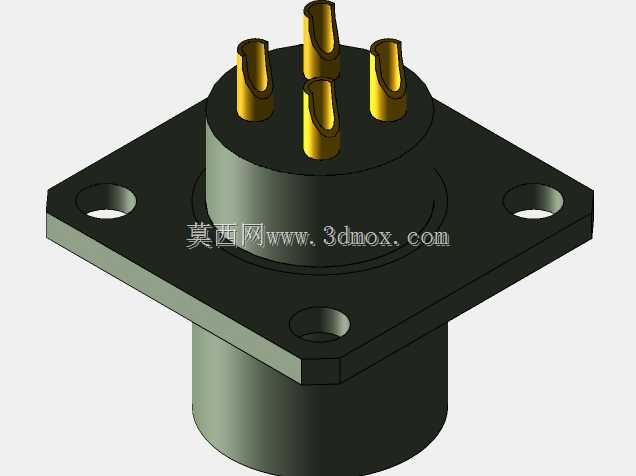

　　这款四芯法兰安装式圆形连接器，常被用于工业控制机柜内部走线、户外移动设备的信号与小功率电源接驳场景，在工程机械车载电控单元、港口起重设备的外接传感线路、野外测试仪器的外接端口上都能见到同结构产品的应用，其核心作用是在需要频繁插拔的线路节点上，实现稳定的电路通断连接，同时依靠自身结构抵御作业环境中的粉尘、潮气侵入，避免接插件内部触点氧化造成接触不良。从结构设计逻辑来看，产品采用方形法兰盘作为安装固定基准，法兰盘上预留四个对称分布的安装通孔，安装时可从设备面板外侧穿入螺丝，从内侧锁紧固定，也可根据安装空间需求反向装配，适配不同厚度的设备面板；法兰盘与筒体衔接处做了直角过渡加强，避免长期插拔受力后法兰与筒体衔接处出现开裂，

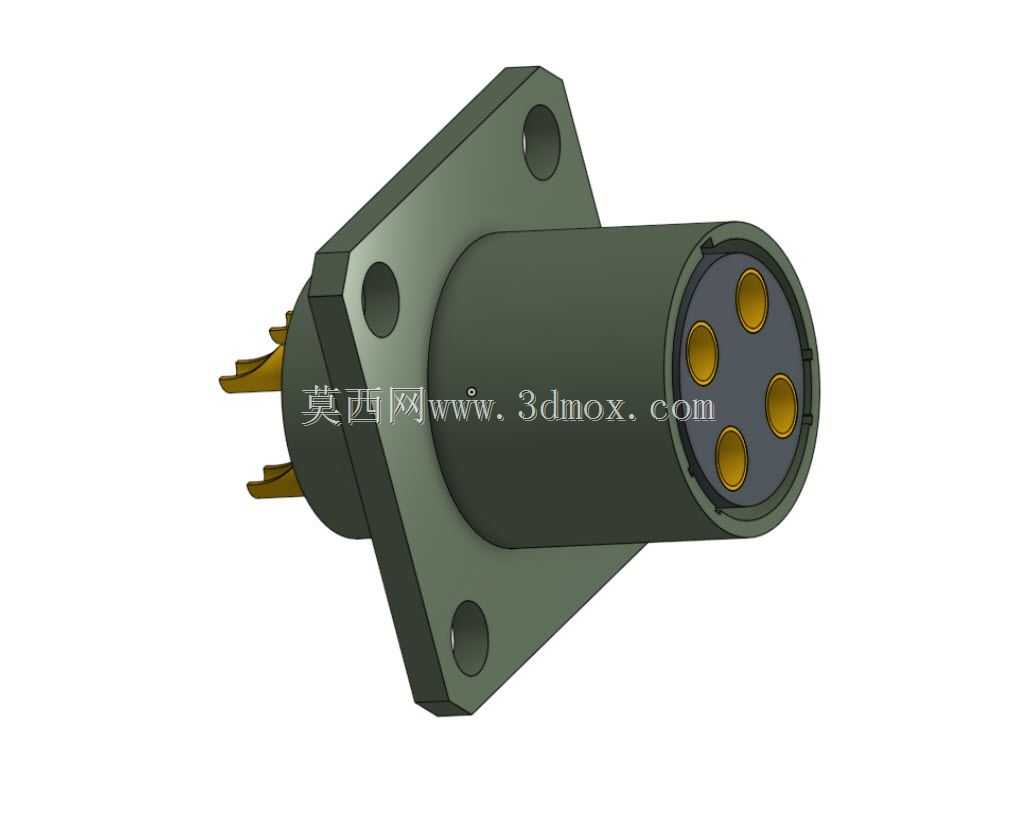

　　筒体部分为等径直筒结构，内部预留插针安装的绝缘基座定位槽，插针端从筒体尾部伸出，尾部的分叉结构是接线端的应力释放结构，焊接导线后可配合尾部护套夹紧线缆，避免线缆拉扯直接作用在焊点上造成脱焊。接触端的绝缘基座上均匀分布四个镀金接触插孔，插孔排布采用非对称偏心布局，能从结构上避免插反造成的线路接错，每个插孔周围都做了环形凸台隔离，防止相邻插孔之间因积尘、凝露造成爬电击穿，插孔的接触段采用开口簧片结构，插合时能产生足够的抱紧力，保证振动工况下接触电阻稳定，不会出现瞬断问题。从安装边界尺寸来看，方形法兰的对角安装孔距适配行业通用的12型圆形连接器安装开孔尺寸，筒体插入设备面板后的伸出长度控制在常规面板接插件的通用尺寸范围内，

　　不会和设备内部的其他走线、结构件产生干涉，插合端的外圈做了定位键槽，和配套插头对接时能快速对准定位，不需要反复调整角度，插合到位后可配合插头的连接螺帽锁紧，在高振动工况下也不会自行松脱。建模过程中需要重点关注几个公差配合的细节：法兰安装孔的位置度公差需要控制在0.1mm以内，避免批量安装时出现孔位对不上的问题；插合端的筒体外径公差需要采用间隙配合设计，保证插头能顺畅插入，同时配合间隙不能过大，否则会影响防护性能；内部绝缘基座的定位槽尺寸需要和插孔组件的安装尺寸匹配，避免基座在筒体内出现窜动，导致插孔位置偏移影响插拔手感。实际选型应用中，这类连接器的接触件通常适配16-20AWG的导线，单芯可承载5-10A的额定电流，

　　既能传输低压控制信号，也能给小功率的传感模块、执行器件供电，相比普通的塑料接插件，金属外壳的结构具备更好的抗电磁屏蔽性能，在有变频设备、伺服驱动器的强电磁干扰工况下，能减少外界电磁干扰对信号传输的影响，金属外壳还能实现接插件整体接地，提升设备的电磁兼容性能。在三维装配验证时，需要模拟插头插合的全行程，检查插合过程中是否存在结构干涉，尤其是尾部接线端的线缆弯曲半径是否满足要求，避免线缆弯折角度过大造成线芯断裂，同时要验证法兰安装后的密封空间是否足够加装密封圈，当需要达到IP67及以上防护等级时，可在法兰盘与设备面板之间加装对应厚度的橡胶密封垫，建模时需要预留密封垫的压缩空间，避免锁紧后密封垫被过度挤压失去弹性。
