分布式光伏组件倾角可调支撑机架

　　这套支撑结构面向户用屋顶、小型工商业平屋面以及离网光伏电站的组件铺设场景，核心作用是把晶硅光伏板抬离屋面完成固定，同时通过预设倾角让板面获得更优的太阳入射角度，避免组件直接贴附屋面导致散热不畅、积水积灰，也能隔绝屋面防水层与组件背板的长期摩擦接触。实际现场排布时，单组支架可承载一整块常规尺寸晶硅组件，多组支架沿屋面横向、纵向按阵列间距铺开，预留出组件之间的走线通道与后期运维踩踏间隙，前后排支架的高度差会根据项目所在地纬度调整，规避冬至日前后前排组件对后排造成阴影遮挡。

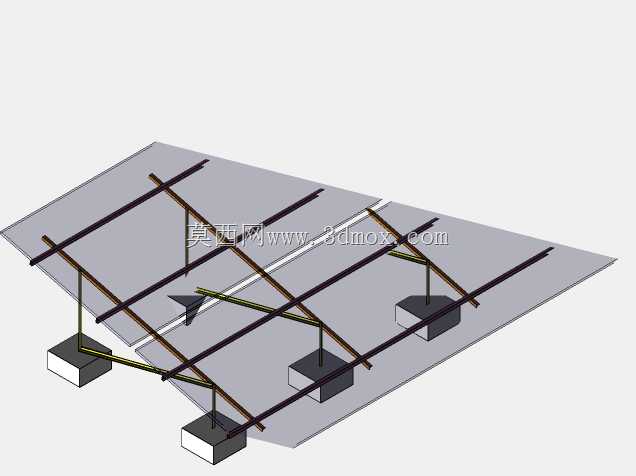

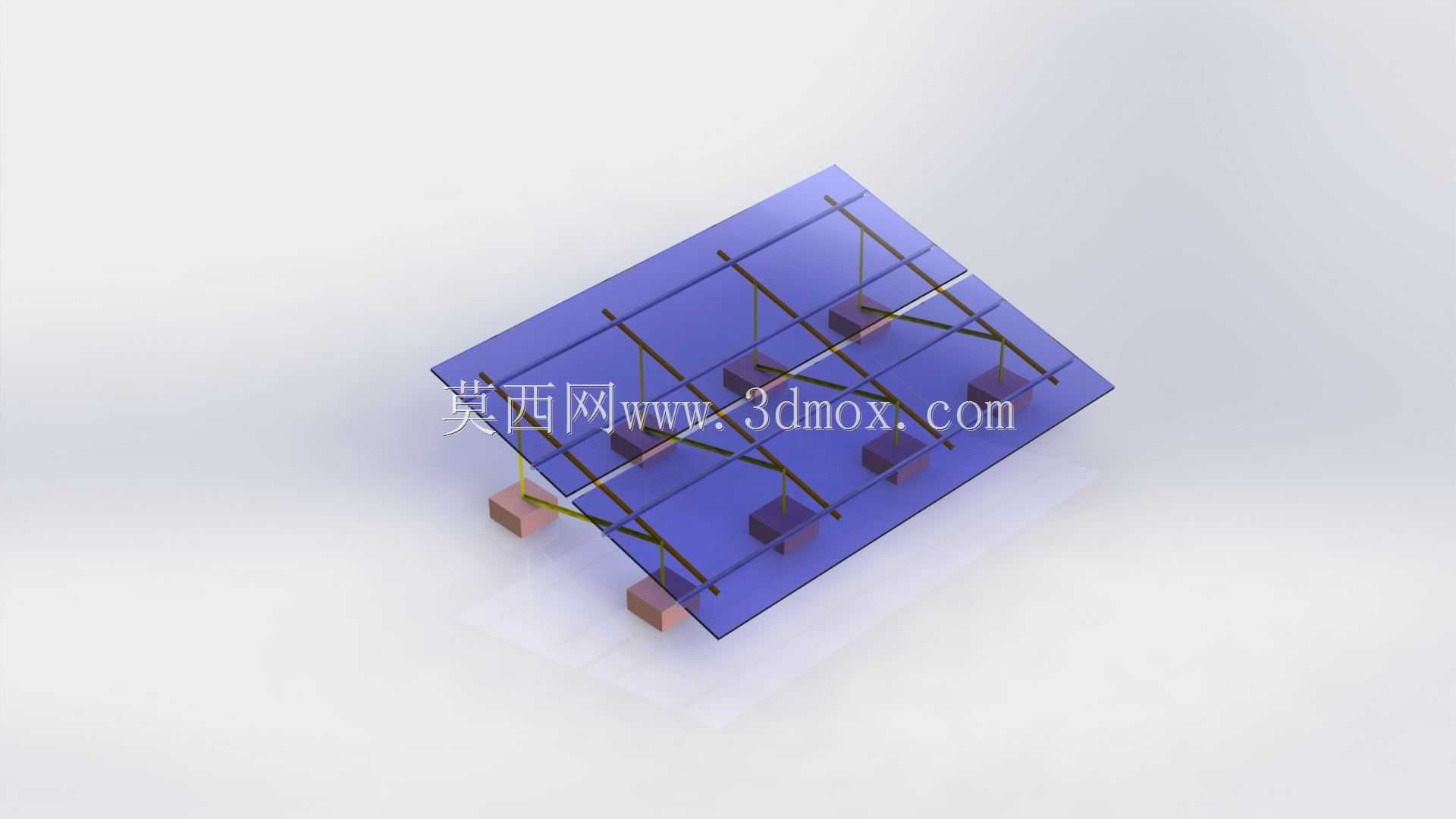

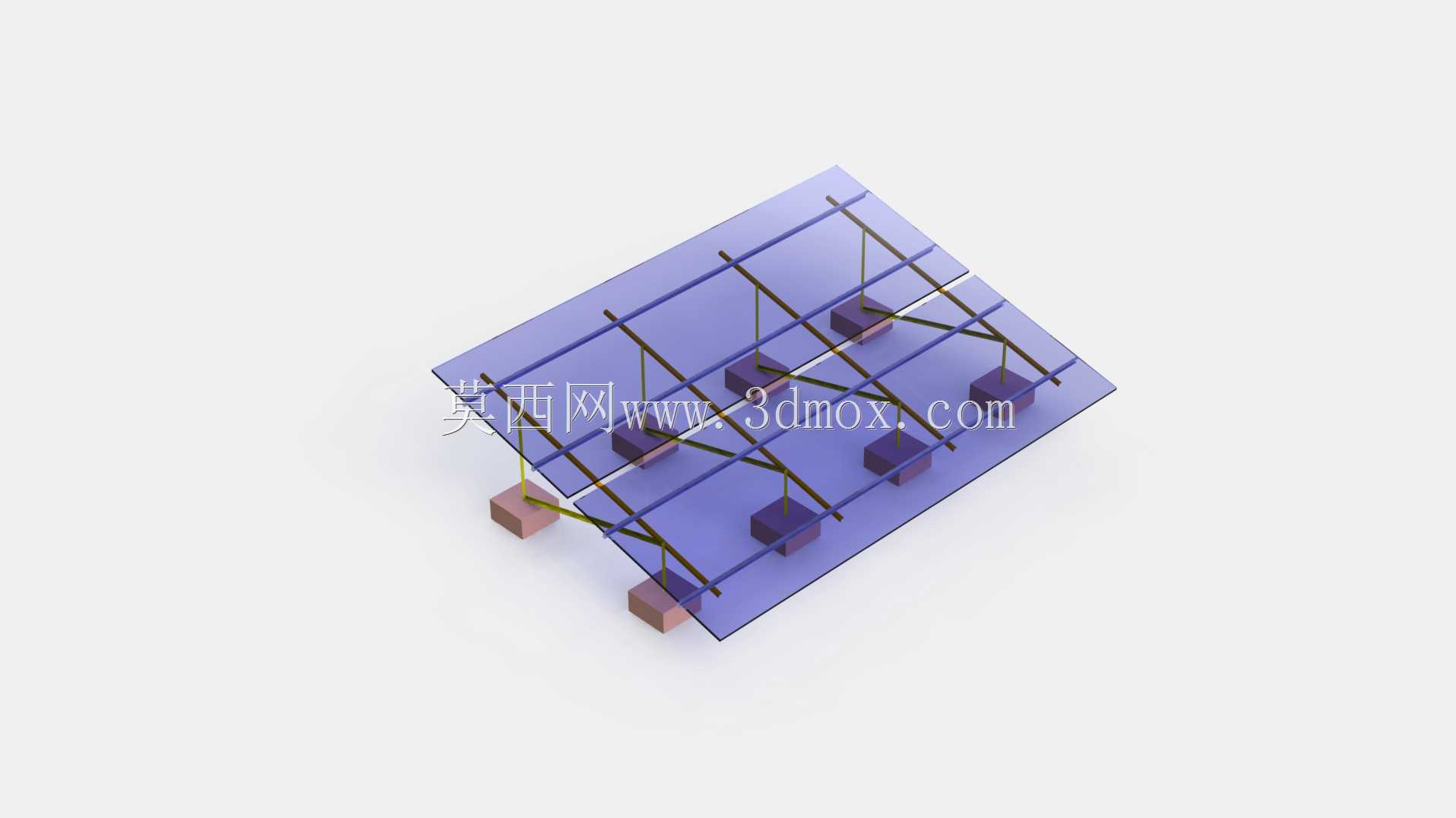

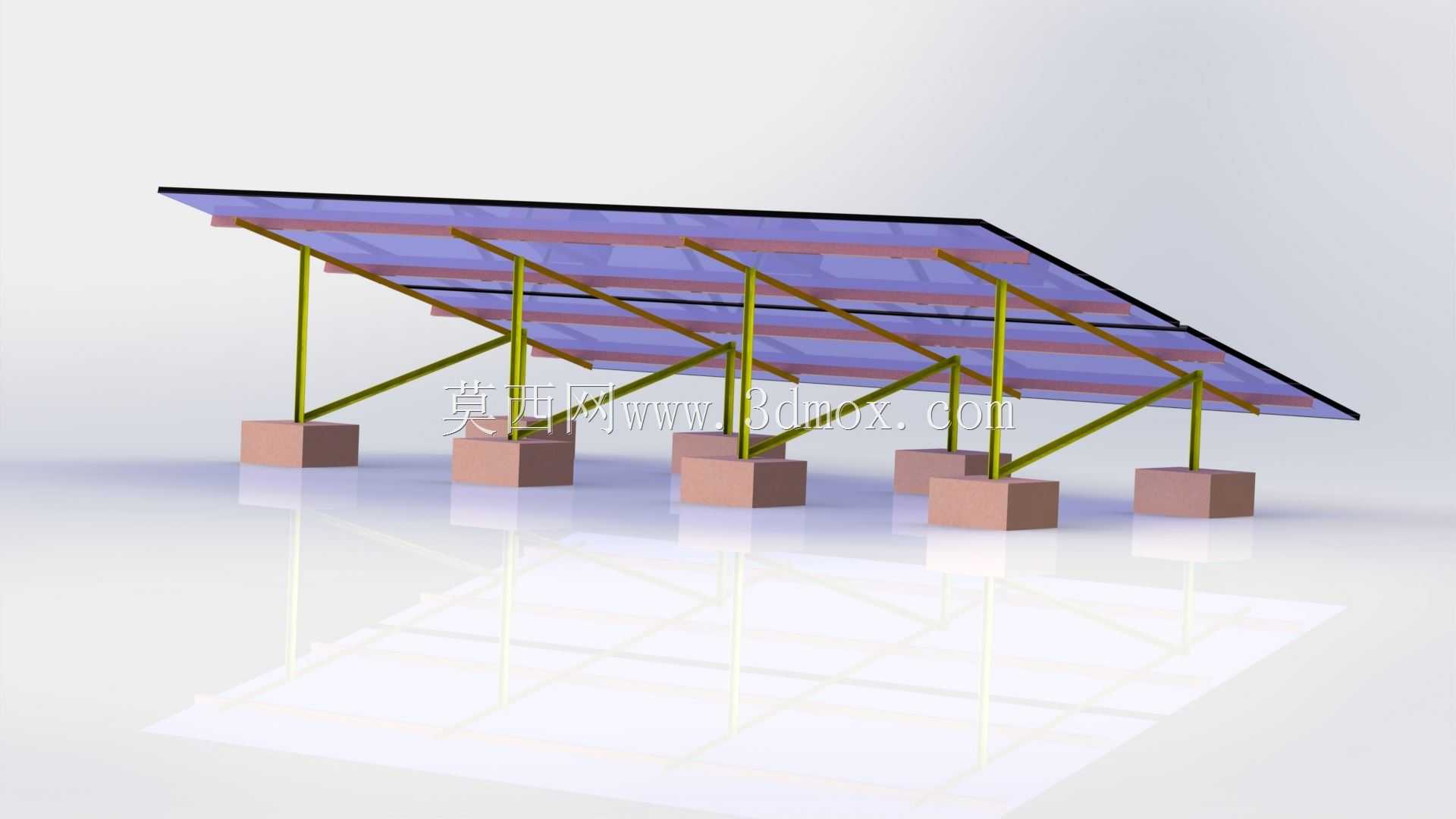

　　从结构组成来看，整套支撑件分为底部承重支座、纵向主梁、横向压梁以及组件压紧块四个部分。底部两个块状支座直接落在屋面完成荷载传递，不需要穿透屋面防水层做化学锚栓固定，属于配重式支撑的典型结构形式，支座自身重量加上上部组件荷载即可抵抗风掀力，适合已做完防水的既有屋面改造项目，避免打孔带来的渗漏隐患。纵向主梁沿组件倾斜方向布置，两端分别搭接在前后支座上，形成稳定的倾斜承托面，主梁采用型材截面，在保证抗弯刚度的前提下控制整体自重，减少屋面附加荷载。横向压梁垂直于主梁排布，跨接在多根主梁上方，光伏组件的边框就落在主梁与压梁形成的支撑网格上，通过紫色的压紧块配合紧固件把组件边框牢牢压在支撑面上，压紧块的位置对应组件边框的预设安装孔位，不会对组件玻璃面板造成局部挤压应力。

　　设计过程中首先要确定的是倾斜角度边界，低纬度地区倾角通常设置在十到二十度区间，高纬度地区会提升到三十度以上，倾角变化直接带动前后支座的高度差调整，三维建模时会把倾角参数做关联驱动，修改角度后主梁长度、支座高度、支撑跨距都会同步更新，不用重复绘制草图。组件的外形尺寸是整个支架的设计输入基准，常规六百型晶硅组件长宽尺寸在两米二乘一米一左右，支撑主梁的布置间距要避开组件背板的接线盒位置，同时保证组件边框的支撑点距离板边在规范要求的四分之一跨度范围内，避免组件长期受风雪荷载出现板面弯曲隐裂。

　　安装边界层面，底部支座的接地面积要匹配屋面的承重限值，块状支座的底面做圆角过渡，不会尖锐割破屋面防水卷材，支架整体的最高点距离屋面完成面的高度通常控制在三百毫米以内，过高的支撑会大幅增加风阻，在沿海大风区域需要额外加大支座配重或者补充辅助固定点。横向排布时相邻两组支架的侧边间隙留二十毫米以上，给组件热胀冷缩留出变形余量，也方便后期组件故障时单块拆卸更换，不用拆解整排支架。

　　结构受力校核环节，需要分别模拟自重、雪荷载、风吸、风压四种工况，型材主梁的挠度要控制在跨度的两百分之一以内，长期受载不能出现永久变形；压紧块的夹持力要经过验算，既要保证大风工况下组件不会滑移脱出，也不能因为锁紧力过大压裂组件铝合金边框。整套支架所有零部件都采用模块化设计，主梁、压梁、支座都可以在工厂预制完成，现场不需要焊接作业，只用标准紧固件即可完成拼装，大幅降低高空屋面的施工难度，也方便后期阵列扩容或者组件换代时重复拆解利用。
