标准运动网球曲面造型结构设计

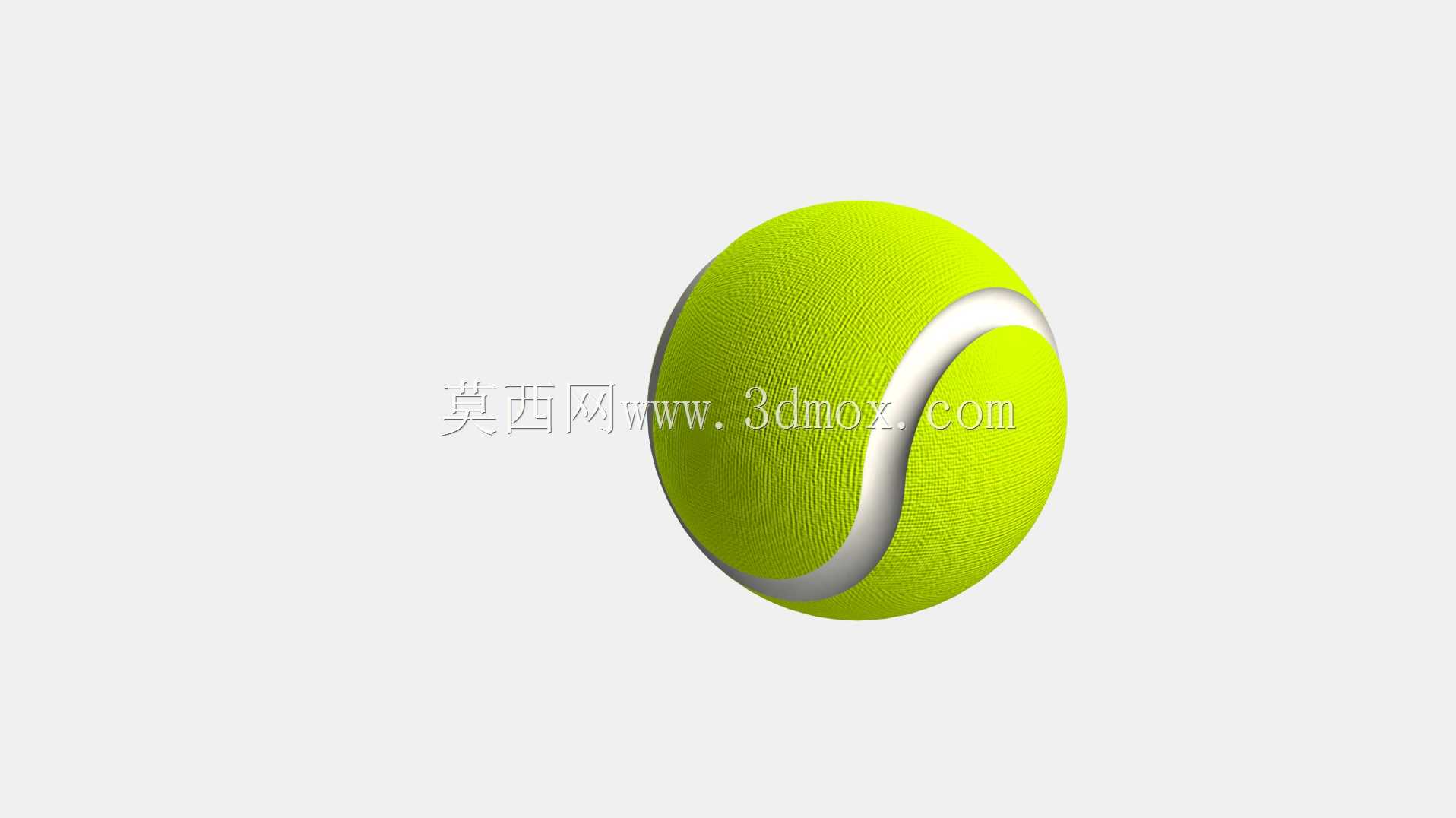

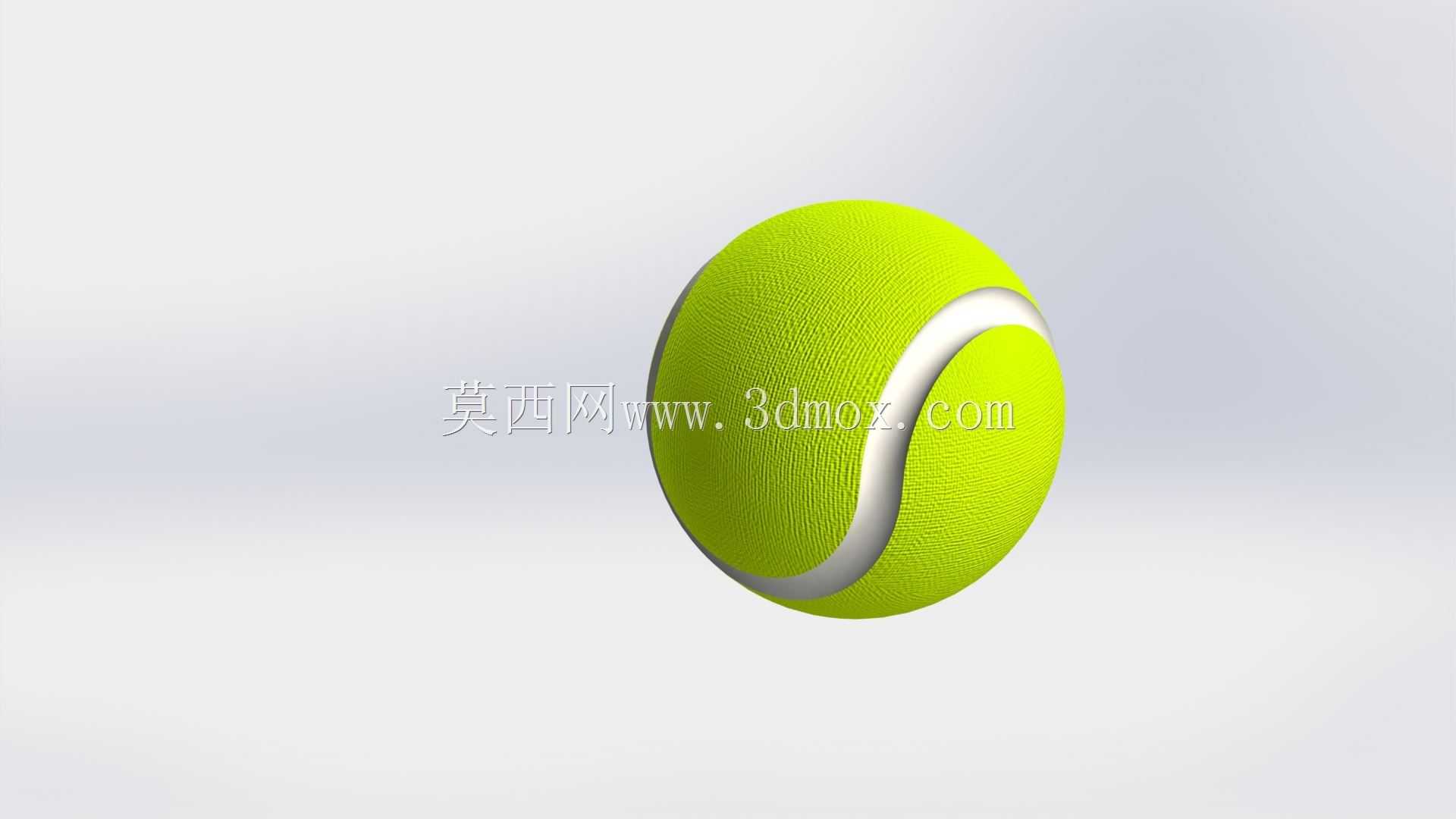

　　在体育器材仿真、运动装备研发以及教学演示类三维项目里，网球这类典型的弹性球体构件经常作为基础参考对象出现。它看似结构简单，实际建模时要兼顾球面连续曲率、表面毛毡纹理走向以及两条标志性白色拼缝的空间缠绕关系，很多初学者直接在球体上贴图，往往会出现缝道拉伸变形、曲面接缝处法线翻转、纹理在两极位置严重畸变的问题。本次造型从球体基准特征出发，先确定标准网球的公称外径，常规比赛用球直径控制在65.4mm至68.6mm区间，建模时取中间值67mm作为基础球面直径，整球质量参考56g至59g的实物参数分配内部实体密度，后续做运动动力学仿真时可以直接赋予橡胶内胎与外层毛毡两种不同材质属性，不用再反复拆分零件。

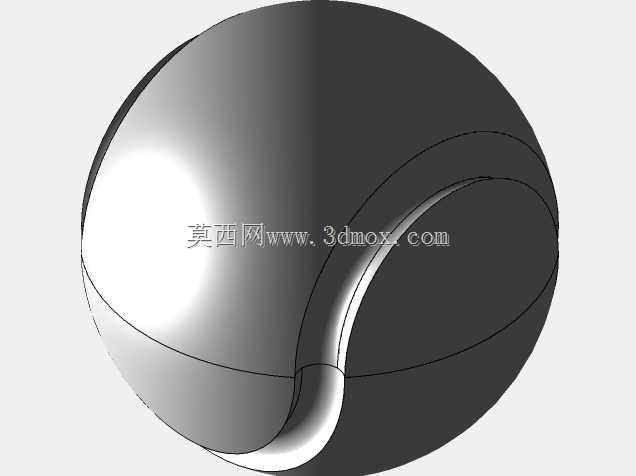

　　建模过程中没有采用简单的旋转切除方式制作白色缝线，而是先在基准球面上投影生成两条闭合的空间正弦曲线，曲线沿球面大径方向环绕，两条缝道相互错开90度相位，完全还原真实网球两片毛毡包覆的拼接逻辑。缝道本身做下沉0.8mm的凹槽处理，凹槽两侧设置R0.3mm的过渡圆角，避免渲染时出现锐边反光失真，同时也对应实物上缝线压合后毛毡边缘的自然凹陷形态。外层毛毡区域没有直接使用平面纹理贴图，而是在球面UV展开阶段就把织物经纬纹理沿球面法向做适配映射，纹理密度按照实物每平方毫米约12根纤维的视觉比例设置，渲染时开启凹凸贴图通道，毛面的粗糙质感可以在近距离视角下清晰呈现，不会出现普通球面模型光滑塑料感的问题。

　　从实际应用场景来看，这套网球三维造型可以直接导入球类运动分析场景，配合网球拍、发球机、场地围网等装备做装配干涉检查；在体育用品生产线的工位布局设计中，它也可以作为待输送工件，用来验证爬坡传送带、计数分料机构对球形工件的适配性，比如分拣工位的挡板开口尺寸需要比球径大3mm至5mm，既不能让球体在输送过程中卡滞，也要避免两个球同时并排通过造成计数错误。做运动轨迹仿真时，球体的质心默认设置在几何中心，若要模拟旧球磨损后偏心跳动的工况，也可以通过偏移质心坐标快速调整参数，不用重新重构几何特征。

　　安装边界方面，该模型作为独立零件使用时，外围不需要预留额外安装法兰或连接轴颈，整球外轮廓就是最大包络面，在装配体里引用时，相邻构件的避让空间按照半径35mm的球形区域划定即可；如果是做网球收纳筒设计，筒体内径设置为70mm、单筒堆叠长度按照10个球的总高度680mm推算，就能直观验证取球弹簧的压缩行程是否合理。造型全程采用参数化驱动，球面直径、缝道宽度、凹陷深度所有尺寸都关联到全局参数表，后续要衍生儿童训练软球、大尺寸休闲玩具球等不同规格时，只需要修改全局直径数值，缝道曲线和纹理映射会自动同步更新，不会出现特征报错。曲面部分全部经过G2连续检查，曲率分布均匀，既可以用于静帧渲染展示，也能导出为通用实体格式做后续的3D打印样件验证，打印时沿球体赤道方向添加少量支撑，拆除支撑后表面经过简单打磨就能还原毛毡基底的圆润形态。
