手动杠杆式快速夹紧工装夹具

　　这套手动杠杆式夹紧工装的核心价值，在于把车间里反复出现的“临时固定”动作压缩成一次扳动。在钣金焊接工位，工人需要把两块待拼焊的薄板压在定位靠山旁，若采用螺栓压板，每装拆一次就要拧动多圈螺母，节拍被拖慢；而这类夹具通过手柄下压即可让夹臂同步闭合，松开时反向扳动即可快速让位，单件装夹时间往往能控制在数秒内。在机加工工序间，它也常被布置在钻床、攻丝机的工作台面上，针对小型铸件、型材端头进行侧向或上方压紧，避免切削力导致工件移位。

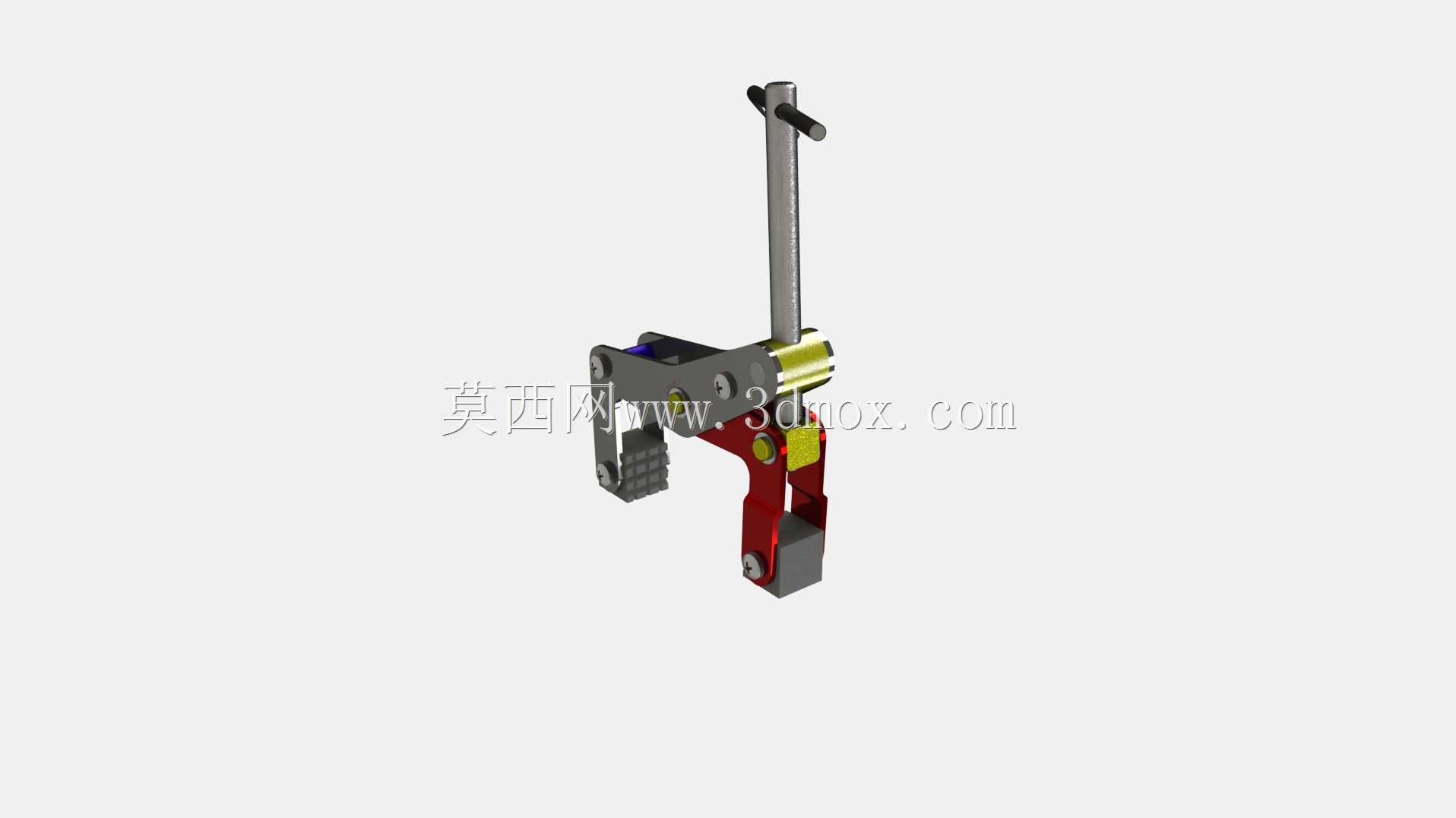

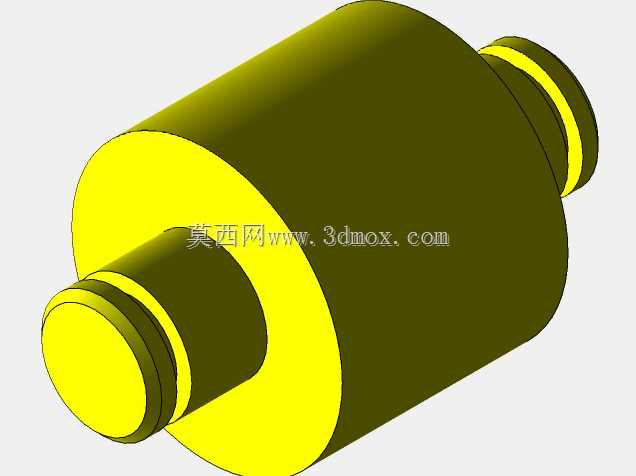

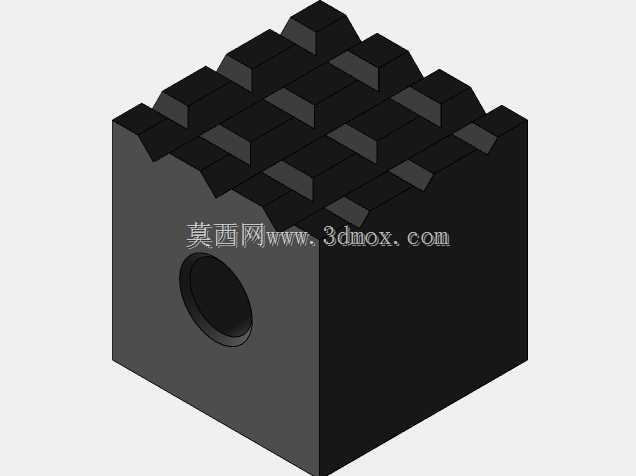

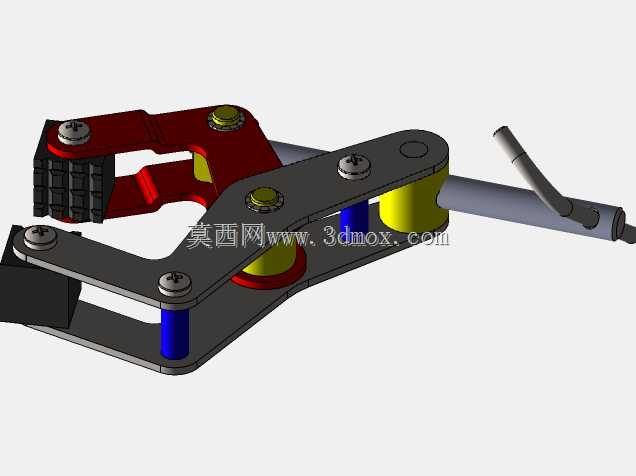

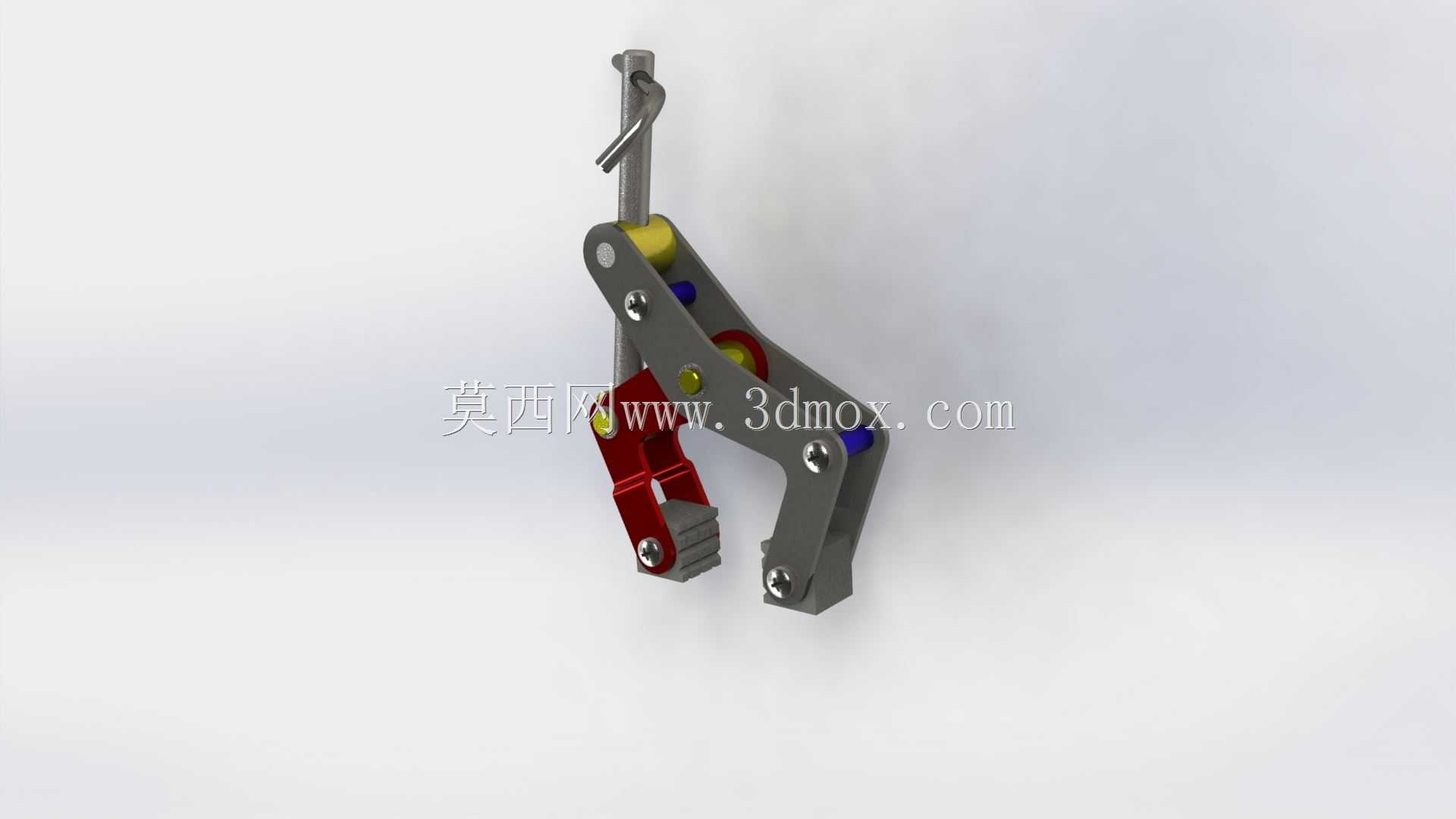

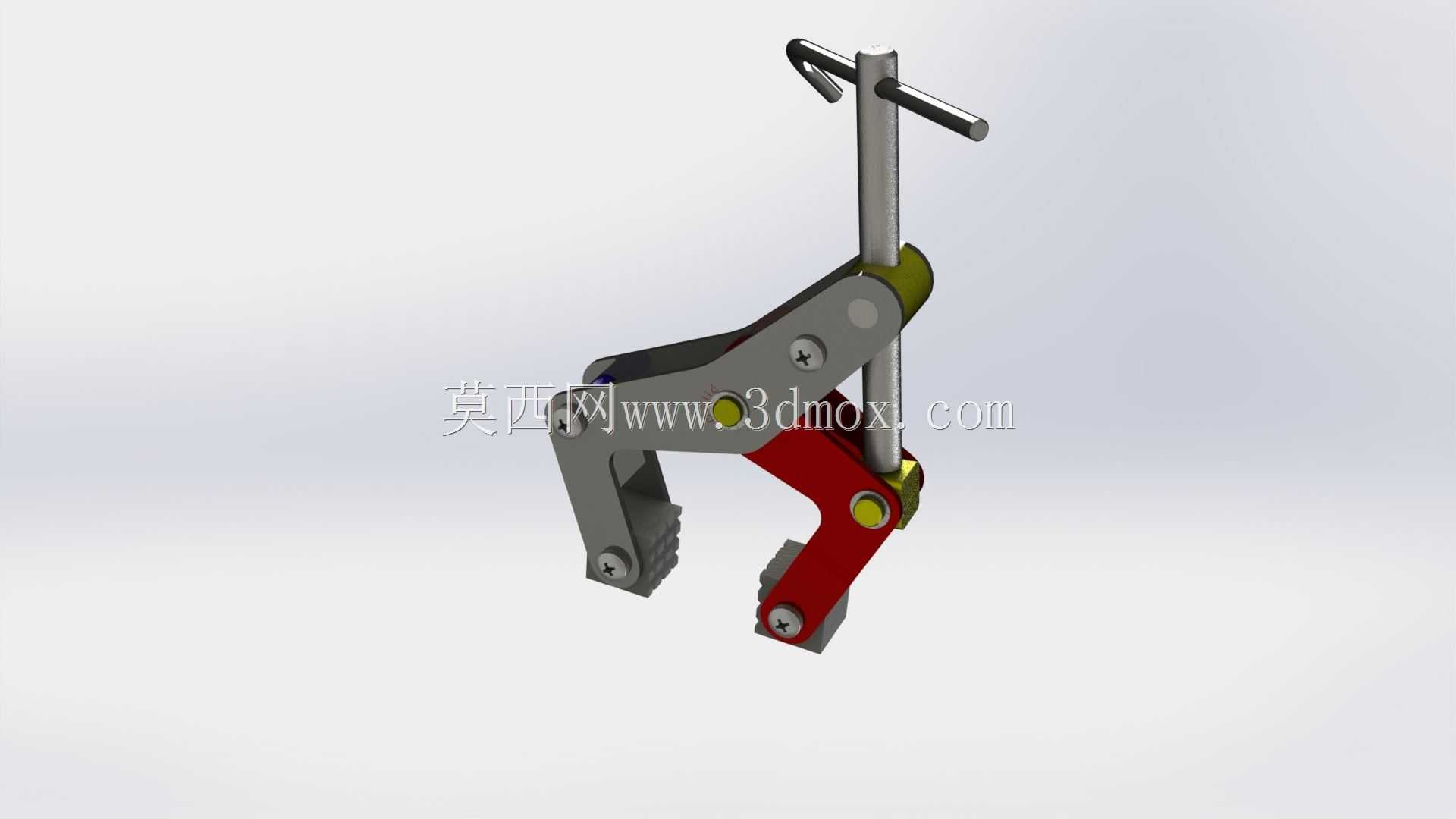

　　从结构上看，整具夹具围绕一组铰接连杆展开。竖直布置的操作手柄通过销轴带动中部连板，连板再驱动两侧夹臂绕各自支点摆动，最终在钳口处形成相向的夹持力。红色与灰色夹臂的分色处理，在三维结构中清晰区分了主动受力件与固定基座件，便于工程师在装配时核对运动关系。夹臂末端的钳口带有齿形压纹，这一细节针对的是型钢、钢管表面容易打滑的问题——齿纹嵌入工件表层后，即便承受振动载荷也不易松脱。铰接点普遍采用销轴加垫片的组合，销轴承受剪切力，垫片则控制夹臂轴向间隙，防止长期使用后出现旷量。

　　设计思路上，这类夹具遵循了“增力+自锁”的原则。手柄端的力臂明显长于夹臂端的力臂，人手施加的较小握力经杠杆放大后，在钳口处转化为可观的夹紧力；同时连杆机构在夹紧到位时会越过临界死点，形成机械自锁，即便操作人员松手，夹具也不会因工件反弹力自行松开。这一点在焊接热变形、铣削振动等工况下尤为关键，直接关系到加工一致性与操作安全。手柄顶端的T形横杆兼顾了施力便利性与悬挂收纳需求，横杆端部的弯钩可在闲置时将整具夹具挂在工具板上，减少工作台面占用。

　　关于外形与安装边界，整具夹具呈立式窄长布局，主体高度集中在手柄与立柱段，横向轮廓由张开角度决定。夹臂在完全打开时需要预留足够的摆动空间，布置在工装板上时，相邻夹具或定位块之间应避开夹臂扫掠区域，避免干涉。基座底部预留了安装孔位，可通过螺栓直接固定在焊接平台、T型槽工作台或专用夹具底板上；钳口的开口行程需匹配待夹工件的最大厚度或直径，选型时既要保证最小夹持位能贴紧小件，也要确认最大开口能容纳常规型材规格。

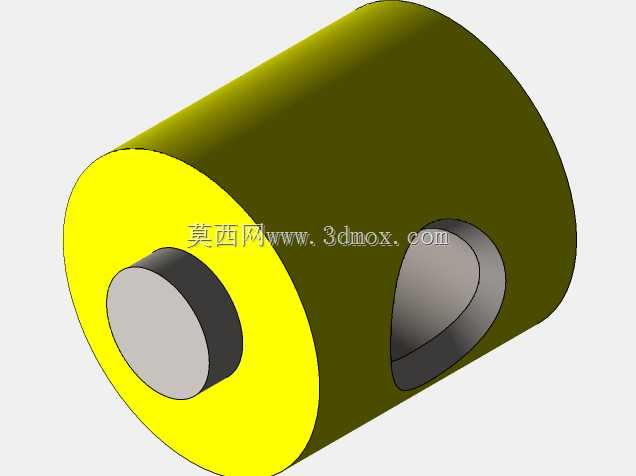

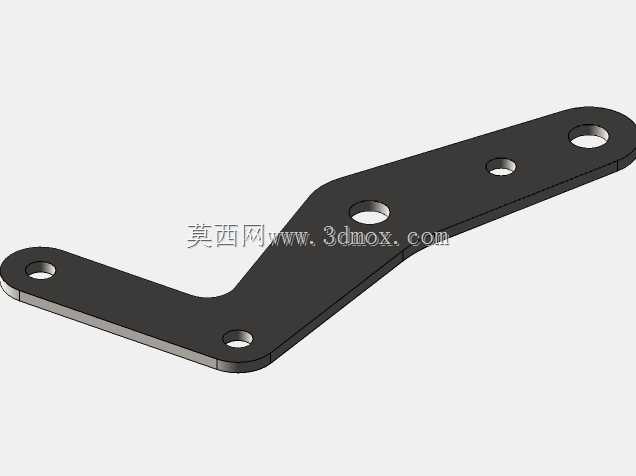

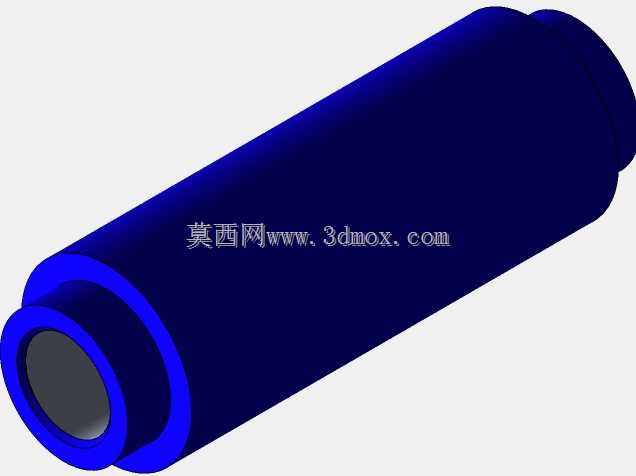

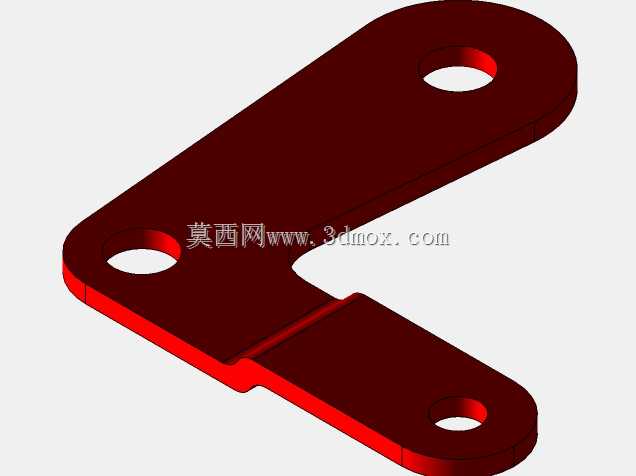

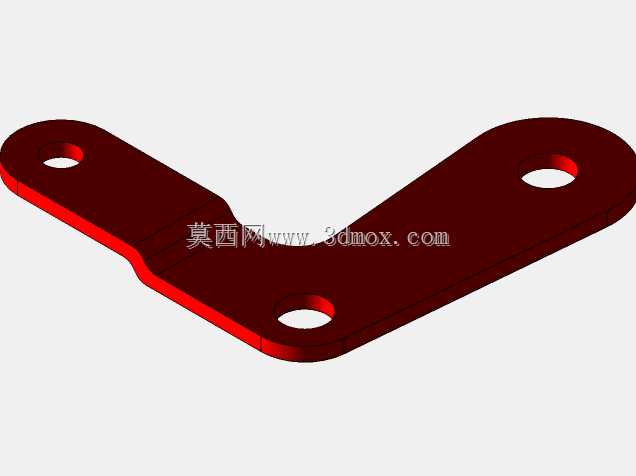

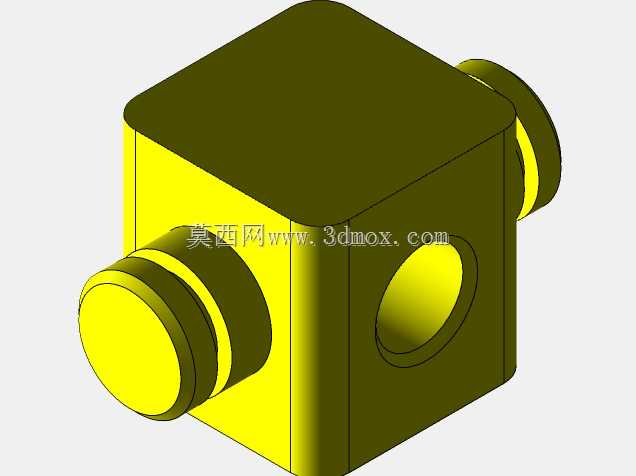

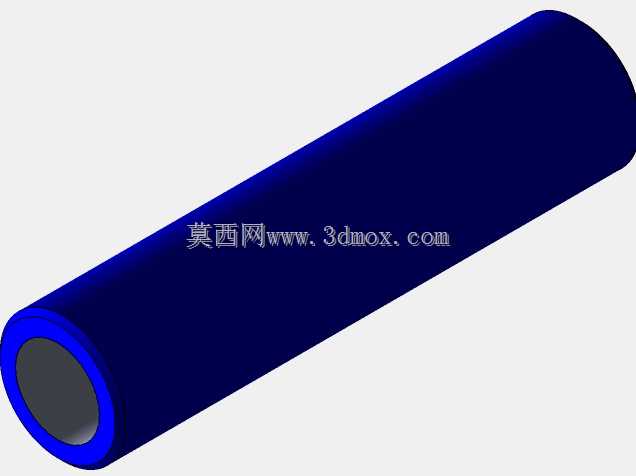

　　在三维建模层面，各铰接销轴、夹臂、连板、手柄均为独立零件，装配关系完整还原了真实转动副，工程师可直接在软件中拖动手柄模拟开合全过程，检查夹臂运动轨迹、钳口对中性以及极限位置是否存在零件碰撞。夹臂上的加强筋、螺栓沉孔、齿形钳口等特征均按实际加工逻辑建模，既可作为工装设计的参考原型，也能用于导出工程图指导自制件加工。对于需要多工位同步夹紧的产线，还可将多具该型夹具按定位基准阵列布置，配合气动改造预留的连接位，进一步升级为半自动夹紧方案。日常维护中，只需定期在各销轴铰接点加注润滑脂，并检查齿形钳口磨损情况，即可长期保持稳定的夹持精度。
