三角支撑带铰接孔阶梯安装支座

　　在小型工装夹具、教学实训台以及轻型自动化输送线的侧边定位场景里，这类带三角加强立板的阶梯支座并不少见。它不是承担大吨位载荷的重型焊接件，而是用来给摆杆、小连杆、挡料拨片或者传感器摆臂提供一个低位铰接支点，同时靠自身的阶梯台面承托小块工件或者限位块。现场安装时，支座底面直接贴在铝型材台面或者钢板工作台的面上，底部矩形实体段预留了足够的锁紧空间，既可以从底面用沉头螺钉向上固定，也可以在侧面追加顶丝防止长期摆动后出现微转位。

　　从结构受力上看，后侧斜向布置的三角立板是整个零件的骨架。立板两侧保留了等厚的实体边，中间形成大面积凹腔，这种做法在满足抗弯刚度的同时明显减少了实体体积；如果采用塑料3D打印或者树脂加工，凹腔还能降低打印填充量，若采用铝合金铣削，则可以缩短切削行程。立板顶部做了平直的封边，避免尖角在搬运和装配时划伤操作人员，也让零件在堆叠存放时不容易磕碰崩边。

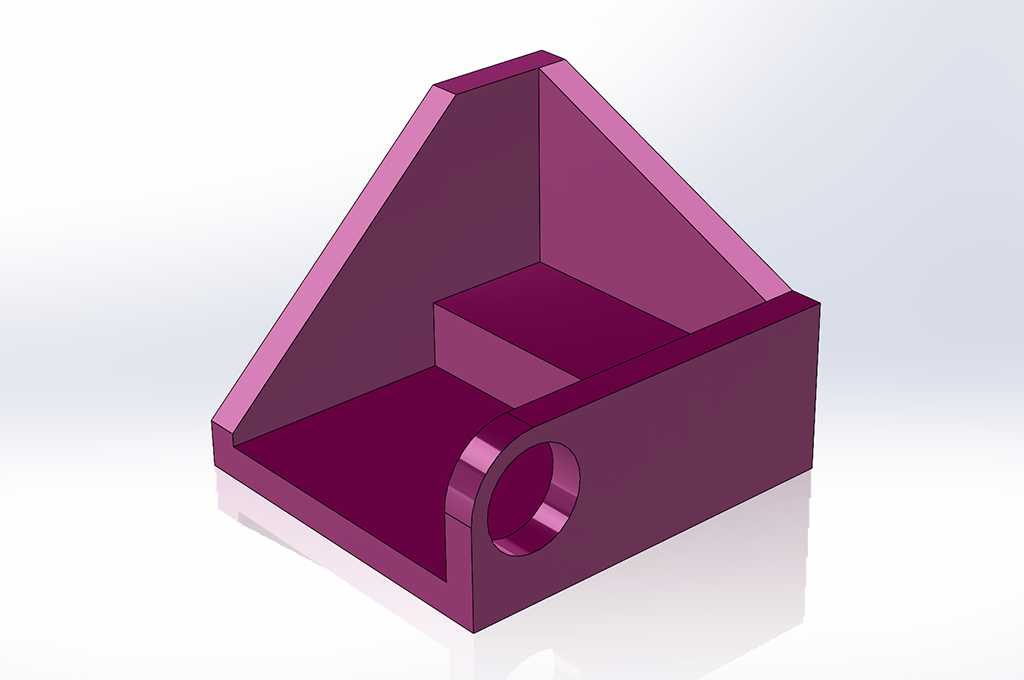

　　前部圆筒段是功能核心，横向贯通的圆孔用于装入销轴、短轴或者衬套。孔口处做了外凸的环形加厚，销轴穿过时，接触长度由圆筒宽度决定，能够承受摆杆往复转动带来的径向力。圆孔与下方底板之间保留了足够的实体壁厚，即便在频繁小幅摆动的工况下，孔壁也不容易被销轴挤压出椭圆变形。圆筒外圆与底板、三角立板之间采用圆滑过渡，减少了应力集中，对于需要做有限元静力校核的设计人员来说，这种过渡圆角可以直接在建模阶段保留，不必后期补特征。

　　底板上方的两级阶梯台面承担定位与承托作用。较低的大平面适合放置垫片、微型滑块或者接近开关的安装片；较高的小台阶可以挡住工件侧边，形成一个单向定位面。两级台阶的高度差不需要很大，重点在于台阶立面与底面保持垂直，这样被支承的小零件在受到侧向推力时，不会顺着斜面滑移。阶梯区域与三角立板内腔连通，没有形成封闭的深槽，加工后排屑或者打印后清理余料都比较方便。

　　建模时可以先从底部矩形块入手，确定总长、总宽和基础高度，再在前部叠加圆筒并切除贯通孔。三角立板适合用拉伸轮廓一次成型，斜边上的厚度通过轮廓双线控制，随后与底板、圆筒做合并。内腔的凹入部分可以采用拉伸切除，从开口侧向内部去除材料；阶梯台面则在底板上表面继续拉伸两个不同高度的方块。需要特别注意的是圆孔轴线到底面的高度，这一尺寸决定了铰接件的回转中心，安装边界上要保证摆杆在设定角度内不会与工作台面干涉；支座后侧斜边到前端孔中心的距离，则影响整个支点在设备框架上的占位，排布相邻机构时应留出手指或扳手装入销轴的操作空间。

　　实际使用中，这类支座常配合E型挡圈、平垫片和铜套使用。铜套压入贯通孔后，销轴转动磨损主要发生在衬套上，维护时只需更换衬套，不必报废支座本体。若用于洁净度要求较高的实训平台，可选择树脂或塑料材质；若用于有轻微切削液飞溅的工位，则更适合采用铝合金或钢板焊接后加工，孔位再做铰孔处理，以保证同轴度和表面粗糙度。整体结构没有复杂曲面，特征之间逻辑清晰，既适合作为结构建模练习案例，也可以直接经过尺寸调整后用于轻型机构的支点设计。
