家用萃取摩卡咖啡壶结构拆解设计

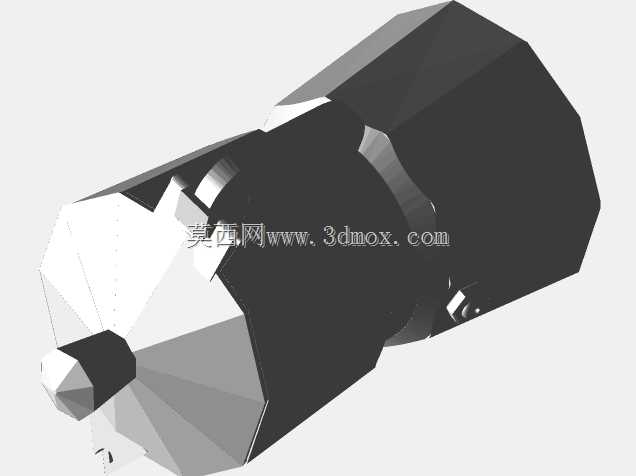

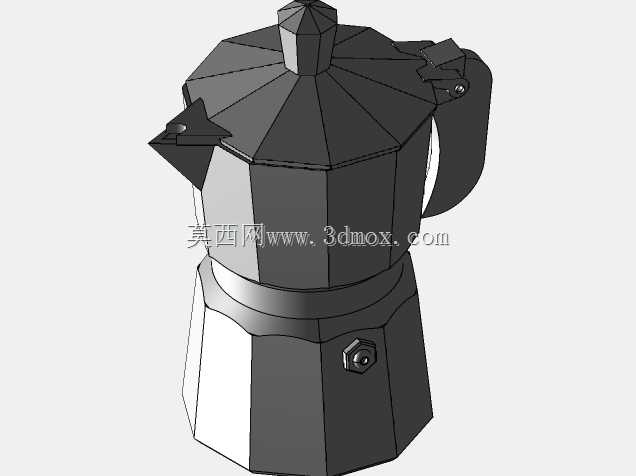

　　这套摩卡咖啡萃取器具的三维结构，完整还原了经典意式炉煮咖啡壶的全部装配层级，从最底部的加热腔体到顶端旋钮，每一处配合关系都按照实际量产器具的装配逻辑搭建，没有省略密封、导流、承压这类核心功能部件。先从日常使用场景来看，这类器具是家庭、小型咖啡馆吧台最常用的炉煮咖啡设备，适配燃气灶、电陶炉等多种平面热源，不需要外接电源，依靠下腔水受热产生的蒸汽压力，把沸水向上推送穿过粉层完成咖啡萃取，结构简单可靠，运维门槛极低，非常适合小体量饮品制作场景。

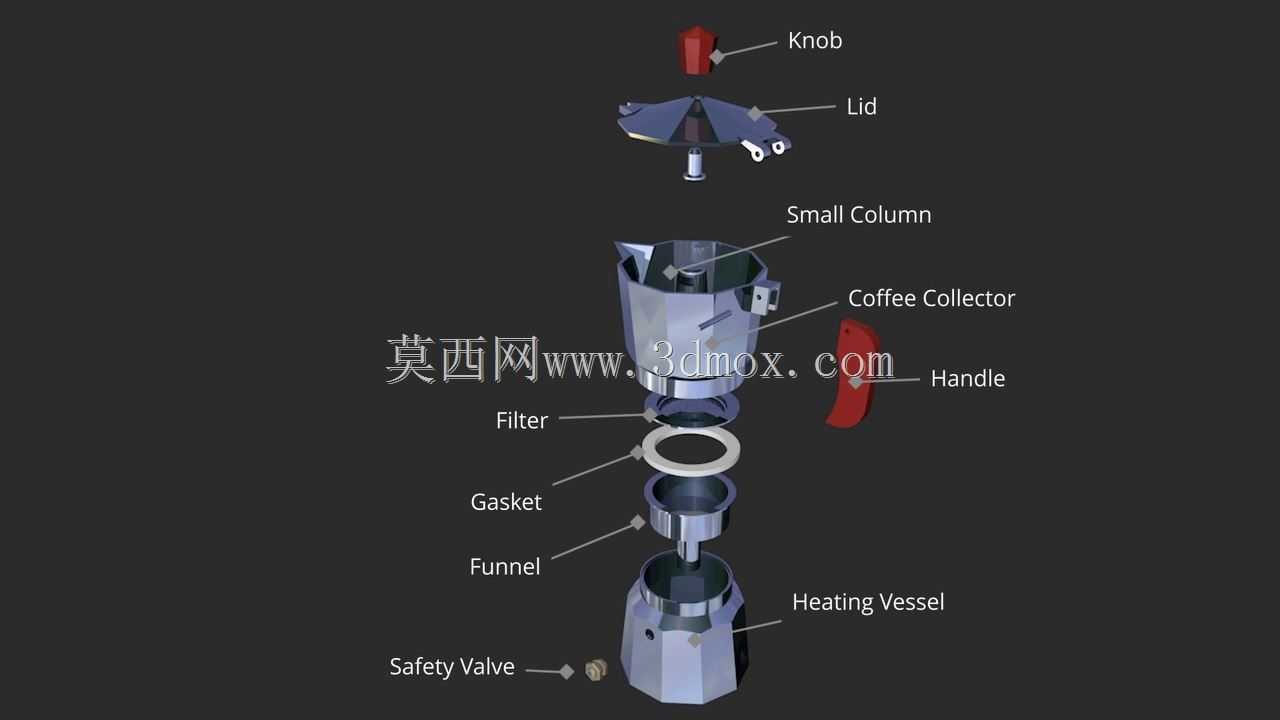

　　拆解后的各部件功能边界非常清晰：最下方的HeatingVessel也就是加热盛水腔体，是整壶的承压基座，侧壁预留了SafetyValve安全阀的安装位，这个安全阀是核心安全结构，当下腔蒸汽压力超过阈值时会自动泄压，避免腔体内压持续升高引发风险，腔体上端做了外螺纹接口，用来和上方漏斗组件旋合锁紧。往上的Funnel漏斗是粉仓承载结构，下部导水管直接伸入下腔水面以下，上部敞口空间用来填充研磨后的咖啡粉，漏斗上端面放置Gasket密封垫圈，这个硅胶垫圈会被上下腔体的旋合面压紧，完全阻断高压蒸汽从螺纹配合缝隙侧向泄漏，保证所有带压水流只能向上穿过滤层。垫圈上方的Filter是多孔滤片，细密的冲孔既可以拦住咖啡粉颗粒不让其进入上腔，又能让带压的萃取液顺利通过，滤片边缘做了翻边定位，刚好卡在上下腔体的配合台阶里，不会在水压冲击下发生偏移。

　　再往上的CoffeeCollector也就是咖啡收集腔体，是成品萃取液的储存空间，侧壁一体延伸出Handle隔热手柄，手柄采用中空隔热结构，材质一般为耐热胶木，萃取过程中手柄表面温度远低于金属腔体，使用者可以直接握持倾倒，不会烫伤。收集腔内部中心设置SmallColumn小立柱，也就是导液出口，从下方滤片穿上来的高温萃取液会顺着这个立柱导流到腔体内，避免热水直接飞溅。腔体上方覆盖Lid壶盖，壶盖顶端安装Knob隔热旋钮，旋钮同样采用耐热非金属材质，掀开壶盖时不会被高温金属盖面烫伤，壶盖和腔体的铰接位做了小角度限位，翻开后不会过度后仰磕碰。

　　从设计思路层面看，整壶的所有配合面都采用了圆锥面加端面密封的组合逻辑，螺纹旋紧后不仅轴向压紧密封垫圈，锥面的径向贴合也能进一步提升密封可靠性，不需要额外打胶或者加装复杂密封件，拆装清洗时用户只需要旋开上下腔体，取出滤片、垫圈和漏斗，就可以直接冲洗所有接触咖啡的部件，没有清洁死角。外形尺寸上，常规家用款整壶高度在200毫米左右，底部加热腔直径控制在100到120毫米区间，可以稳定放置在多数家用炉架上，手柄向外延伸的总宽度不超过180毫米，普通橱柜的层架高度完全可以容纳，安装边界上不需要额外固定结构，依靠底部平整的金属底面就可以平稳放置在热源台面，侧边手柄的投影位置要预留至少30毫米的握持空间，避免和周边厨具发生干涉。

　　建模过程中各部件的装配间隙也完全参照实际产品设定：金属腔体之间的螺纹配合预留0.1到0.2毫米的旋合间隙，密封垫圈的压缩量控制在15%左右，既保证密封压紧力，又不会因为压缩量过大导致旋合阻力过高，用户徒手就可以完成拆装。滤片的冲孔孔径控制在0.3到0.5毫米，既不会漏粉，也不会因为孔眼过细导致水流阻力过大、下腔压力异常升高。安全阀的安装孔位做了沉台定位，安全阀端面和腔体内壁齐平，不会残留积水或者咖啡渣。所有棱角位置都做了R2到R3的圆角过渡，既避免冲压加工时金属板开裂，也消除了使用过程中划伤手的锐边风险。这类结构经过数十年的市场验证，零部件数量极少，故障点仅集中在密封垫圈老化、安全阀堵塞两处，日常维护只需要定期更换垫圈、疏通安全阀孔即可，使用寿命可以达到十年以上。
