商用力量训练杠铃配重器械结构

　　这套杠铃结构围绕商用健身房、体能训练室、康复训练区以及家庭力量区的实际使用场景展开，核心承担深蹲、硬拉、卧推、推举、划船等多关节负重训练动作。器械整体由长杆、配重片、锁紧套和杆端限位结构组成，建模时将杆体的细长承载特征、配重片的同轴叠装关系以及端部夹持方式完整表达，便于在健身器材方案设计、训练区域布置、器材结构校核和产品展示中直接参考。

　　从使用逻辑看，杠铃并不是单纯的一根金属杆加若干圆盘，而是需要在反复加载、卸载、落地缓冲和旋转受力中保持稳定。长杆承担主要弯矩，训练者将配重片对称布置在杆体两侧，使载荷尽量通过杆身轴线传递，减少偏载带来的扭转。杆的两端设置较细的装片区，配重片中心孔与该段轴径配合，片体沿轴向推入后靠轴肩定位，再由锁紧套限制外侧位移。这样的结构在快速换片时能够保持明确的安装边界，避免配重片在摆动、翻腕或落地冲击中沿杆体窜动。

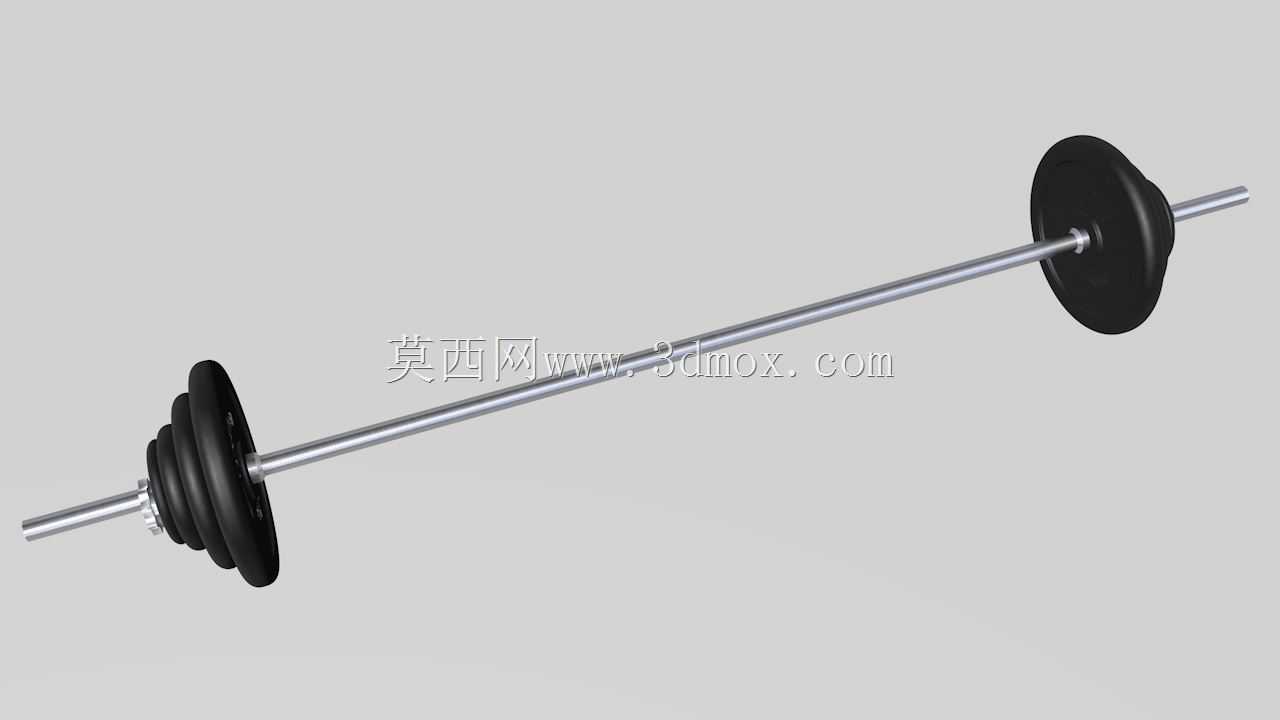

　　配重片采用圆盘式外形，边缘厚实，盘面中心开设通孔。多片叠装时，相邻片体端面贴合，形成稳定的片组；不同厚度的片体可以组合出多种训练负荷，满足从轻重量技术练习到大重量力量训练的逐级加载需求。模型中一侧呈现多片叠加、另一侧单片装配的状态，能够直观反映片体数量变化对整体载荷分布的影响。圆盘轮廓在地面滚动和搬运时也更易控制，磕碰后应力集中相对较低，适合高频使用环境。

　　杆体中部为握持区，两端装片区与中间握持段之间通过直径变化形成过渡。实际产品中，握持区通常需要考虑滚花、防滑层或标记线，以帮助训练者确认双手站位和握距；三维结构上则应保证杆身直线度、两端同轴度以及片体安装面的垂直度。若杆身弯曲或两端轴段不同轴，配重片旋转时会产生明显跳动，不仅影响动作控制，还会增加支架、地面和训练者手腕的附加载荷。

　　设计思路上，杠铃需要兼顾刚性、韧性与握持安全性。杆体不能无限制追求硬度过高，因为大重量落地时，适度弹性变形可以吸收冲击，降低片体和地面的瞬时峰值力；但刚度过低又会导致杆身弯曲过大，影响起杠和动作轨迹。配重片则重点控制质量分布、外圆轮廓和中心孔尺寸，孔过大将造成片体晃动，孔过小则换片困难，边缘倒角不足还会在搬运时刮擦杆体镀层。锁紧套与杆端的配合应形成可靠轴向约束，同时保留快速拆装能力，适合训练中频繁调整重量。

　　外形与安装边界方面，杠铃属于长条形器械，展开后占用空间主要沿杆体轴向延伸，布置时需要在两侧预留装片和卸片距离，训练区还应结合深蹲架、卧推凳或硬拉台的宽度共同校核。杠铃落地时，两端片组先接触地面或缓冲台，因此片体直径决定了杆身离地高度，也影响硬拉起始位置和片体与地面的接触关系。多片叠放后，片组总宽度会向杆端外侧扩展，锁紧套需位于最外侧片体之外，不能与训练动作或支架保护臂发生干涉。

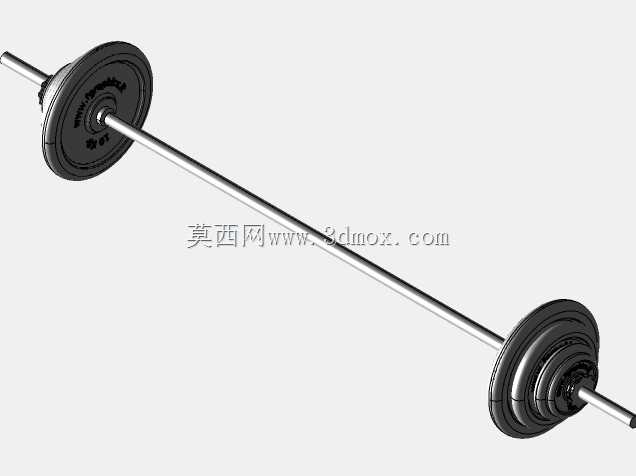

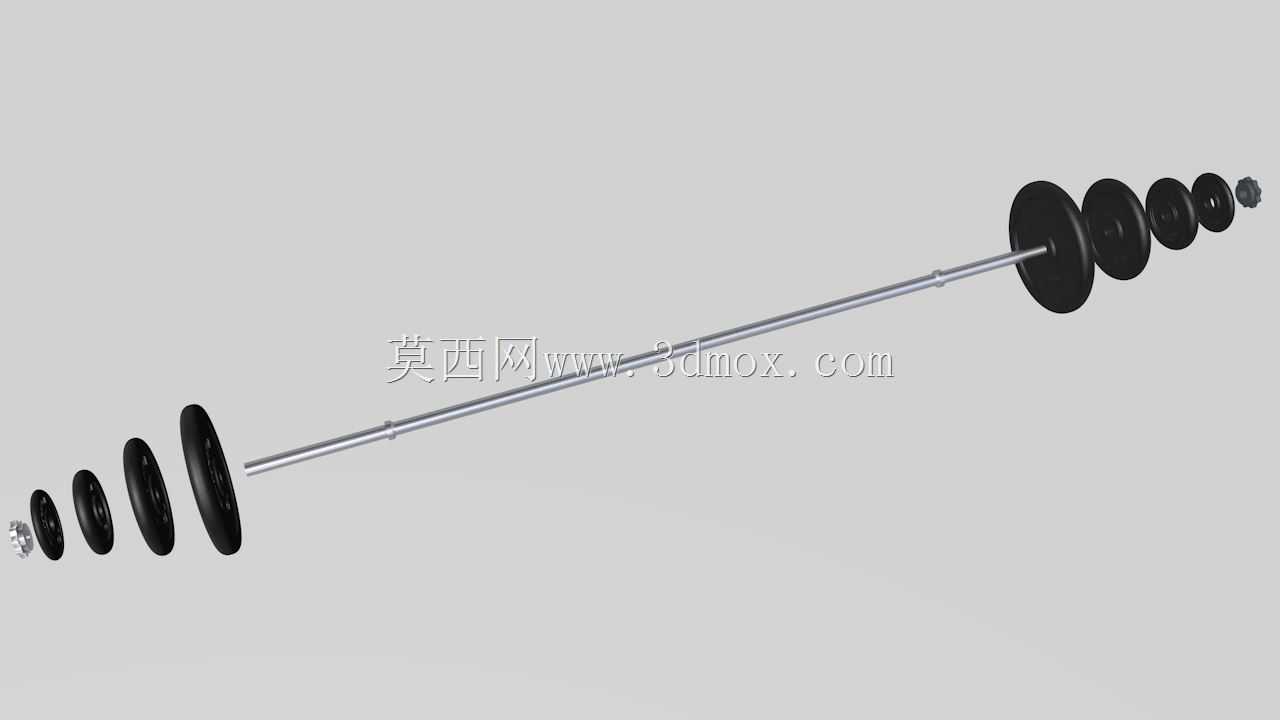

　　在工程建模表达中，杆体可按细长轴类零件处理，重点控制中心线、装片轴段直径、轴肩位置和端部螺纹或快锁结构；配重片则按回转体建立，保证中心孔、外圆、端面和倒角之间的层级关系。装配时以杆体轴线为主基准，两侧片体采用同轴约束，端面接触约束体现叠装状态，锁紧套通过轴向位置反映夹持效果。对于健身器材厂商而言，该结构还可进一步延伸出包胶片、金属片、竞赛片、技术训练片等不同方案，但核心仍是对称加载、快速换片、可靠锁紧和安全落地。

　　实际场地应用中，杠铃常与力量架、杠铃片架、缓冲地垫和卧推凳配套使用。杆体长度决定支架支撑点间距，片体直径决定地垫承压区域，锁紧套位置则影响人员在杆端操作时的手部空间。建模时把这些边界关系表达清楚，能够帮助设计人员在产品开发阶段检查装片路径、片组干涉、支架托举位置以及训练者站位，而不是仅停留在外观造型层面。
