十字沉头自攻螺钉结构设计

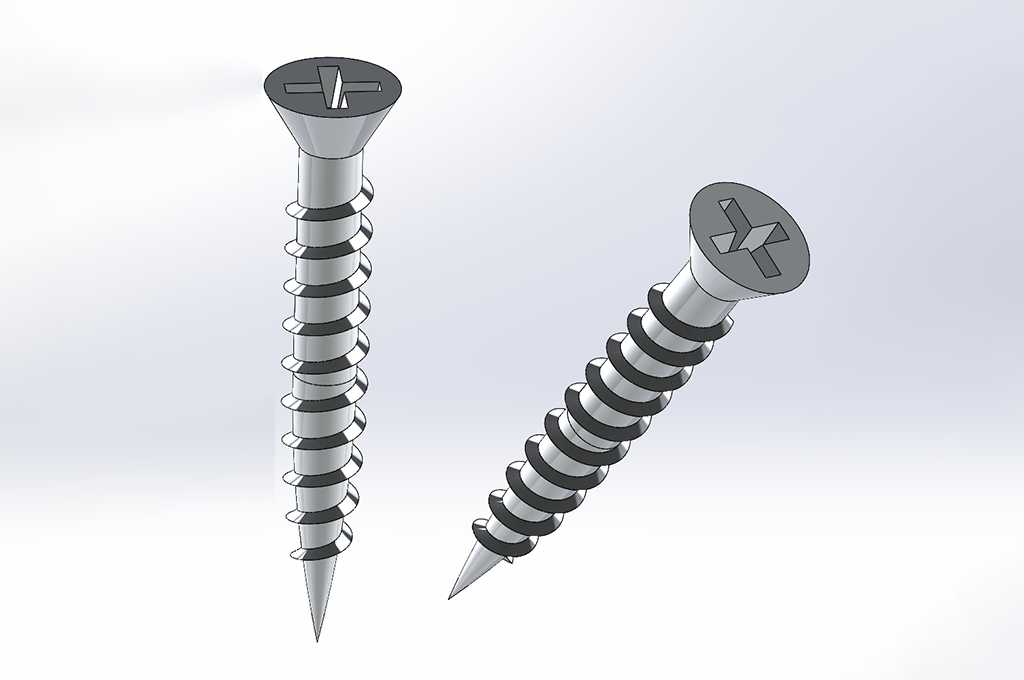

　　该模型呈现的是两枚十字槽沉头自攻螺钉，属于钣金、木制品、塑料壳体装配中使用频率很高的一类紧固件。螺钉头部采用 countersunk 沉头形式，外锥面在拧紧后沉入预制锥孔或直接压入较软基材表面，使装配面保持平整，避免突出头部干涉外罩、面板或相邻零件。十字槽位于头顶中心，槽口轮廓清晰，适合常见十字批头施加扭矩；槽底与头部之间保留足够材料厚度，既能传递拧紧力矩，也能减少批头打滑和槽口早期损伤。

　　从结构上看，螺钉杆部带有连续螺旋自攻螺纹，牙型沿杆身均匀分布，末端收束成尖锥。尖头设计的作用在于进入预制孔或软质基材时具有导向和攻丝能力，螺纹旋入过程中可在基材内挤出或切削出配合螺纹，从而不需要预先加工内螺纹。这种特性使它在家电外壳、电气控制箱、薄钢板连接、木质构件、塑料件固定以及小型设备维修中十分常见。对于需要频繁拆装的场合，自攻螺钉的重复使用性能取决于基材螺纹孔的保持能力；而在薄板或低强度材料中，控制底孔直径、拧紧扭矩和旋入深度，比单纯追求更大锁紧力更重要。

　　建模时可将螺钉拆分为头部、锥形过渡区、螺纹杆身和尖端四个特征区域。头部外轮廓通过旋转截面生成，沉头锥角、头顶平面与槽口深度需要保持协调；十字槽不宜直接切穿头顶薄弱区，否则模型虽然外观完整，实际结构却会出现应力集中和批头支撑不足。螺纹杆身可先建立光杆基体，再按螺距、牙高和牙型角生成螺旋切除或螺旋凸缘特征。螺纹首尾应做合理过渡，靠近尖端的牙高逐渐减小，使旋入过程更平顺；靠近头部的末牙则承担较大轴向载荷，牙型与杆芯连接应饱满。

　　安装边界方面，沉头螺钉对孔口形状较敏感。金属板上通常需要加工沉孔，使锥面与头部贴合；若只钻直孔，头部锥面会压在孔口边缘，接触面积小，容易产生局部压痕并降低锁紧稳定性。木质或塑料件中可依靠头部锥面自行沉入，但过厚涂层、过硬基材或过大拧紧力会造成表面凸起、开裂或槽口损坏。选型时需要同时关注公称直径、总长度、螺纹长度、头径、头高、沉头角度和尖端形式，因为这些尺寸决定了螺钉能否完全就位、螺纹有效咬合长度是否足够，以及拧紧后是否会穿透背面或顶伤内部零件。

　　在设备实际用途上，这类螺钉并不承担高精度定位功能，更多承担快速紧固和可拆卸连接。若配合面需要定位，应另设定位柱、止口、销孔或折弯边，螺钉主要提供夹紧力。布置螺钉时，间距不宜过近边缘，孔边到板边的距离应满足材料承压和抗裂要求；多螺钉连接应按交替顺序逐步拧紧，减少单侧压紧造成的板件翘曲。对于薄钣金，底孔过小会导致旋入扭矩陡增、螺纹失稳或板材变形；底孔过大则会降低咬合圈数，使连接容易松动。塑料件还需考虑蠕变和热胀冷缩，必要时采用凸台、金属嵌件或加大垫圈来分散压力。

　　三维表达中，两枚螺钉以不同姿态展示，既能看到完整杆身和尖端，也能观察头顶十字槽与沉头外锥。渲染效果突出金属质感和螺纹层次，但结构设计的重点仍在几何连续性与可制造性：螺纹牙顶、牙底圆角、头部过渡和尖端收束都应避免突兀尖角；槽口边缘可保留轻微倒角，以符合冷镦或切削加工后的真实形态。对于结构工程师而言，该模型可用于校核装配空间、检查批头操作间隙、确认沉头孔深度，并在整机设计中作为紧固件选型与干涉检查的直观依据。
