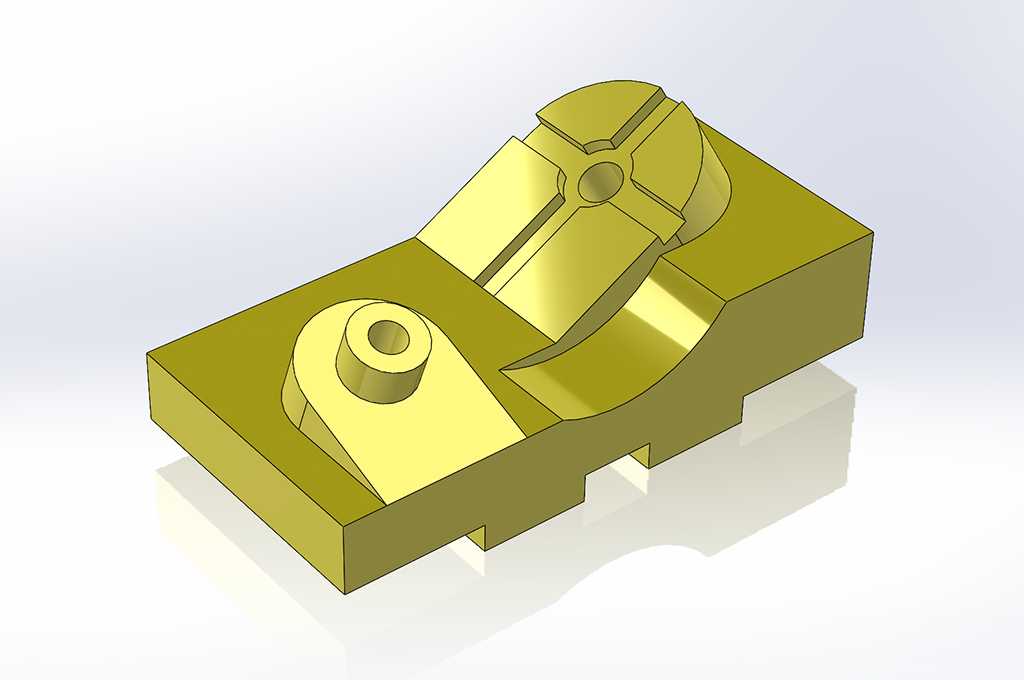

双铰接支座式机械安装底座结构

　　该零件属于小型设备里的铰接支撑底座，整体为一体式铸锻后机加工成型的块状承载件，在轻工自动化输送线、小型工装夹具台、手动压合工位以及教学实训台架中十分常见，主要承担两个不同高度转轴的同轴定位、载荷传导以及整机底面的安装贴合功能。零件底部为平整的矩形安装基面，底面两侧预留有阶梯状让位缺口，安装时可直接嵌入工作台面的T型槽定位凸台内，无需额外加工定位销孔即可完成粗定位，底座底面与安装台面的接触区域做了全平面铣削处理，平面度控制在0.05mm以内，保证锁紧后不会出现局部翘曲、受力偏载的问题。底座主体沿长度方向设置了两个高度不同的铰接安装位：低位铰接座位于底座左端，为带同轴通孔的凸台结构，通孔贯穿凸台与底座本体，孔口处做了沉孔让位，

　　可容纳铰接轴的轴肩或者锁紧垫圈，凸台外周设置了三角形加强筋，筋板从凸台侧壁一直延伸到底座上表面，在转轴承受径向摆动力时，可将载荷直接分散到底座整个基体上，避免凸台根部出现应力断裂；高位铰接座位于底座右端，整体为半圆剖分结构，顶部开设十字形开槽，中心设置铰接通孔，这种开槽结构允许铰接孔在锁紧螺栓作用下产生微量弹性变形，抱紧穿入孔内的转轴，既可以保留转轴的转动自由度，也可以在调整好摆角后锁死，实现角度固定，相比整圆铰接孔，剖分式结构对转轴的公差适配范围更广，加工时孔位的同轴度误差也可通过开槽的弹性余量补偿。两个铰接座之间的底座上表面设计为平滑过渡的弧形曲面，曲面沿零件长度方向向下凹陷，一方面可以避让两个铰接座之间摆动的连杆构件，

　　防止连杆往复摆动时与底座本体发生运动干涉，另一方面弧形曲面相比直角拼接结构，大幅降低了两个安装位之间的应力集中系数，在承受交变冲击载荷时不会在转角处萌生裂纹。零件的侧壁多处设置了拔模斜度，若采用铸造毛坯成型，可顺利从砂型中脱模，后续仅需对安装底面、两个铰接孔、端面贴合位进行精加工即可，其余非配合面保留铸造毛坯面即可降低加工成本；若采用整块铝坯或钢坯数控铣削成型，侧壁斜度也可减少刀具的深腔切削时长，降低刀具颤振对加工精度的影响。从安装边界来看，底座整体长宽高比例约为3:2:1，所有外伸凸台的投影均落在底部安装基面的轮廓范围内，整机锁紧后不会出现悬臂受力的情况，两个铰接孔的中心距、孔中心到底面的高度都按照常规小型连杆机构的传动行程设计，

　　适配直径10~20mm的标准铰接销轴，孔端的预留空间可兼容标准深沟球轴承、轴用挡圈或者自润滑衬套的安装，不需要额外修改基体结构即可完成不同摩擦副的替换。在实际工位应用中，这类底座常作为摆动连杆的固定支撑端，一侧铰接动力摆臂，一侧铰接从动连杆，整套连杆机构运转时，底座将摆臂的往复作用力全部传导到下方工作台面，自身的刚性结构可避免铰接点位出现偏移，保证连杆机构的运动 repeatability 控制在允许范围内，十字开槽的高位铰接座还可在设备调试阶段快速调整摆臂的初始零位，调试完成后锁紧开槽两侧的紧固螺栓即可固定角度，后期维护拆解时也无需将整个底座从工作台拆下，仅松开开槽螺栓即可抽出转轴，维护便利性远高于整体焊接式支座。
