带斜向加强筋的多孔安装支座

项目分类:通用机械零部件 发布时间:2023-08-21 ID:707384
  • 带斜向加强筋的多孔安装支座

  该零件属于典型的中小型机械支撑安装类构件,整体采用一体化实心基体搭配双侧斜向加强筋的结构形式,在自动化生产线工位、小型专用工装夹具台、教学实训拆装台以及轻型设备机架的连接点位中都有很高的复用度。这类支座的核心作用,是在两个存在高度差、安装面呈正交布置的部件之间提供刚性过渡连接,既可以作为横向导轨端部的限位支撑座,也可以作为气动元件、小型检测传感器的安装转接基座,还能在教学实训场景中作为特征建模练习载体,帮助初学者理解拉伸、切除、筋板、孔特征的组合逻辑。

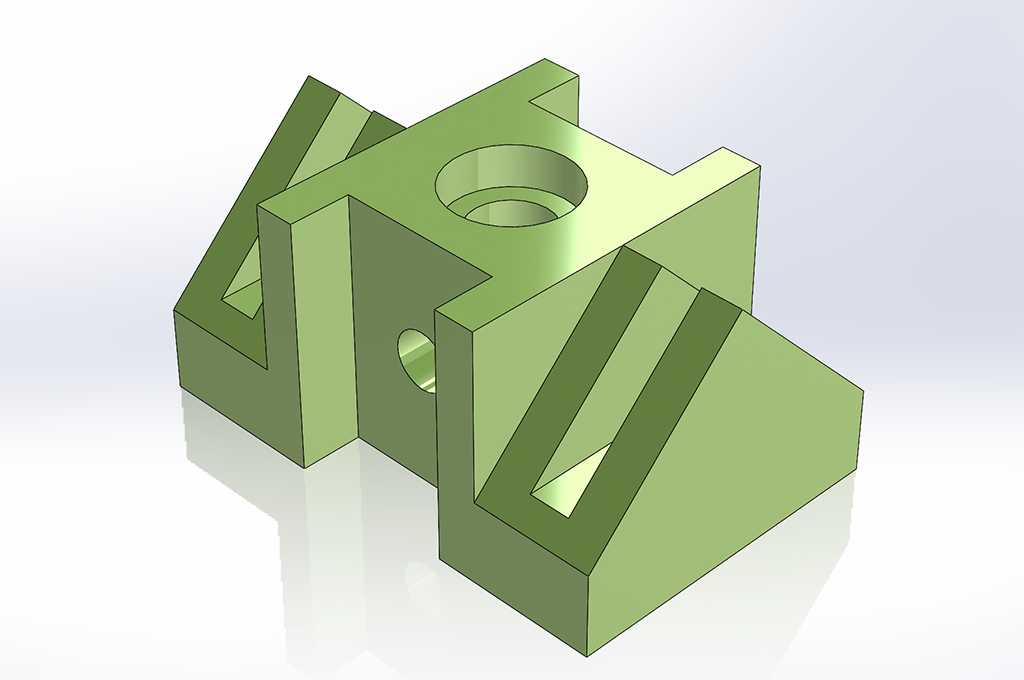

  从结构布局来看,零件主体以中部的矩形立块为核心承载区,顶部加工有同轴的阶梯沉孔,大直径沉孔用于容纳螺栓头部或者衬套法兰,下方贯通的小孔可穿入紧固螺杆,也可根据装配需求加工内螺纹,直接和上方待固定部件的外螺纹柱旋合。立块的左侧壁面单独开设了一个横向贯通圆孔,该孔轴线和顶部沉孔轴线空间垂直,可用于穿入横向定位销、布置油路气路通道,或者安装侧面锁紧螺钉,实现两个正交方向的独立锁紧,避免单方向紧固时出现部件转动窜动的问题。

  零件左右两侧向外延伸出对称的斜向支撑臂,支撑臂并非实心整块结构,而是采用了槽型截面设计:外侧保留竖直和水平的安装基准边,中间通过两道倾斜布置的加强筋连接底部水平底板和顶部立板,筋板之间留出三角形镂空区域。这种设计在工程实际中优势非常明显:如果将两侧支撑臂做成完全实心的块体,零件整体重量会大幅提升,耗材成本同步上涨,且实心结构在铸造或者3D打印过程中,壁厚不均位置极易出现内应力集中,冷却后发生翘曲变形;而镂空加筋的形式,在几乎不损失整体抗弯、抗扭刚度的前提下,把零件的整体重量降低近四成,镂空区域还可作为走线槽,让设备上的传感器线缆、气管从支座内部穿过,避免管线外露被运动部件剐蹭。

  底部的水平安装面是整个零件的装配基准,加工时需要保证底面和顶部沉孔轴线的垂直度、和侧面横向孔轴线的平行度,底面可直接贴合设备台板的T型槽表面,通过螺栓穿过预留的安装孔完成固定。两侧斜筋的倾斜角度经过受力优化,当支座顶部承受竖直向下的压载荷时,斜筋会把竖直方向的力分解为沿筋板方向的压应力,传递到底部底板的整个支撑面上,避免立块和底板交接的直角位置出现应力集中断裂;当侧面承受横向冲击载荷时,两侧的槽型臂可以形成类似箱型梁的抗弯截面,抵消侧向弯矩,防止支座整体发生侧弯变形。

  在建模和实际加工的尺寸边界把控上,这类零件的整体外轮廓长宽高通常控制在一百毫米以内,属于小型安装件,顶部沉孔的深度要匹配所选内六角螺栓的头部高度,保证螺栓拧紧后头部完全沉入沉孔内,不会突出顶面影响上方部件的贴合;侧面横向孔的位置要避开顶部沉孔的贯通区域,两个孔的内壁之间保留足够的壁厚,避免钻孔时出现贯通干涉,或者受力后孔壁破裂。两侧三角形镂空的内侧棱边全部做了圆角过渡,没有尖锐的清角,既可以减少加工时的应力集中,也能避免装配和维护时划伤操作人员。

  实际选型使用时,如果是用于普通工业设备的固定工位,可直接采用Q235钢板铣削加工,或者采用铸造成型后再对安装面、孔位进行精加工;如果是用于轻量化的实训平台、3D打印验证场景,也可以采用PLA、ABS材料打印,镂空结构打印时不需要添加大量支撑,成型后去除支撑的工作量很小。零件的所有安装基准面都预留了足够的精加工余量,装配时可以通过配磨底面的方式调整支座的高度公差,保证多个支座并排安装时顶面的等高误差控制在允许范围内,满足多工位联动的装配精度要求。
