立式带座轴承安装支座结构件

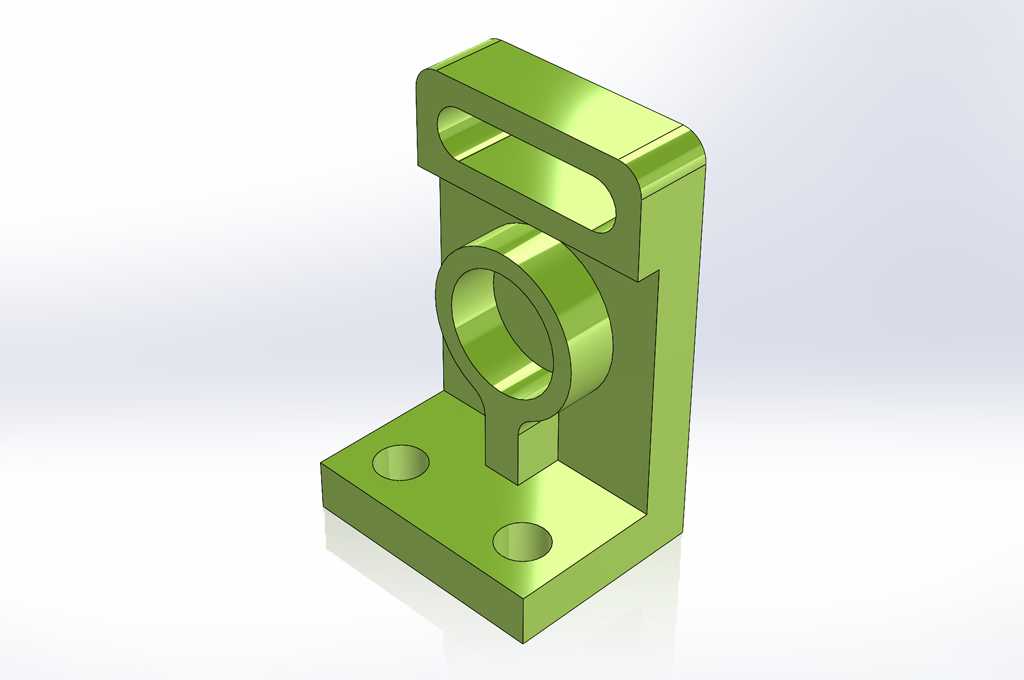

　　该支撑类结构件在常规轻工输送线、小型工装台架以及教学实训机构中应用十分普遍，核心作用是为回转类轴系提供径向定位基准，同时承担整机布局里的竖向承载与侧向限位功能。零件整体采用一体化立式布局，底部为矩形安装法兰板，板面上预留两个同轴沉头安装孔，孔位沿底板长度方向对称分布，现场装配时可直接穿过内六角螺栓固定在型材机架、焊接底座或者设备工作台面上，沉孔结构能够将螺栓头完全埋入板件表面，避免突出螺帽干涉上方轴系拆装或者周边走线布局。

　　从受力路径来看，底板承担整机全部竖向载荷，两个安装孔的跨距经过匹配校核，当轴端承受径向偏载时，螺栓组不会出现单侧拔脱风险，底板底面全程贴合安装基准面，不需要额外加工调整垫片即可保证支撑垂直度。中部竖向立板从底板后侧向上延伸，板厚均匀过渡，立板与底板交接处做了实体加强衔接，没有采用单薄筋板拼接的结构，在承受轴系运转带来的周期性振动时，交接位置不会出现应力集中开裂的问题，长期运行下立板的形变量可以控制在轴系允许的同轴度公差范围内。

　　立板中上部集成了整圆式轴承容纳腔，腔体为贯通式圆孔结构，内径尺寸适配标准微型深沟球轴承或者带座滑动轴套，腔体两端预留了轴承轴向定位台阶，压装轴承时可以直接靠台阶面完成轴向限位，不需要额外加装孔用挡圈，简化了装配工序。腔体下方延伸出小段连接凸台，凸台两侧与立板表面顺滑过渡，既避免了圆孔周边壁厚突变带来的注塑或者铣削加工缺陷，也进一步提升了轴承座部位的刚性，当轴传递扭矩产生径向作用力时，圆孔不会出现椭圆变形，保障轴承外圈始终保持完整的圆周贴合面。

　　立板最顶端设计了长圆型镂空提持槽，槽孔沿水平方向贯通立板上部，这个结构并非单纯减重：在设备整机组装阶段，操作人员可以直接穿过槽孔徒手搬运该支座，不需要额外焊接吊耳或者捆绑吊装带，针对小型单机设备的移位、检修拆装场景十分实用；同时长槽也可作为走线通道，传感器线缆、润滑管路可以从槽内穿过规整排布，避免管线直接搭在旋转轴外侧被磨损。镂空槽周边的立板边框保留了足够的实体壁厚，顶端边框形成封闭式矩形框结构，即便开设长槽也不会削弱立板上部的抗扭刚度，搬运提拉时整个构件不会出现局部弯折变形。

　　建模过程中优先遵循机加工艺合理性：所有外露棱边都做了统一倒角处理，既去除铣削加工产生的锐边毛刺，也避免装配操作人员搬运时被割伤；轴承安装孔与底板底面的垂直度、两个安装孔的位置度都按照常规工装夹具的公差等级设定，不需要高精度数控镗床即可完成加工，普通立式加工中心一次装夹就能完成底板面铣、孔钻削、轴承孔镗削的全部工序，加工成本可控。

　　现场安装边界方面，底板的矩形轮廓决定了整机占用的平面安装空间，布局时只需在底座面上预留出略大于底板的矩形区域，同时在轴承孔前方留出足够的轴件拆装空间，上方长槽位置预留手指操作或者管线穿过的空隙即可，不需要额外预留过大的操作空位。该结构同时适配金属切削加工和3D打印快速成型场景，做实训教学件时可以直接打印成品演示轴系支撑装配逻辑，做量产零件时采用铝合金铣削或者碳钢焊接后精加工都能满足使用要求，构件整体没有复杂曲面或者特殊工艺特征，不同加工方案下都能稳定保证装配精度。
