带双耳安装槽的立式支撑铰座

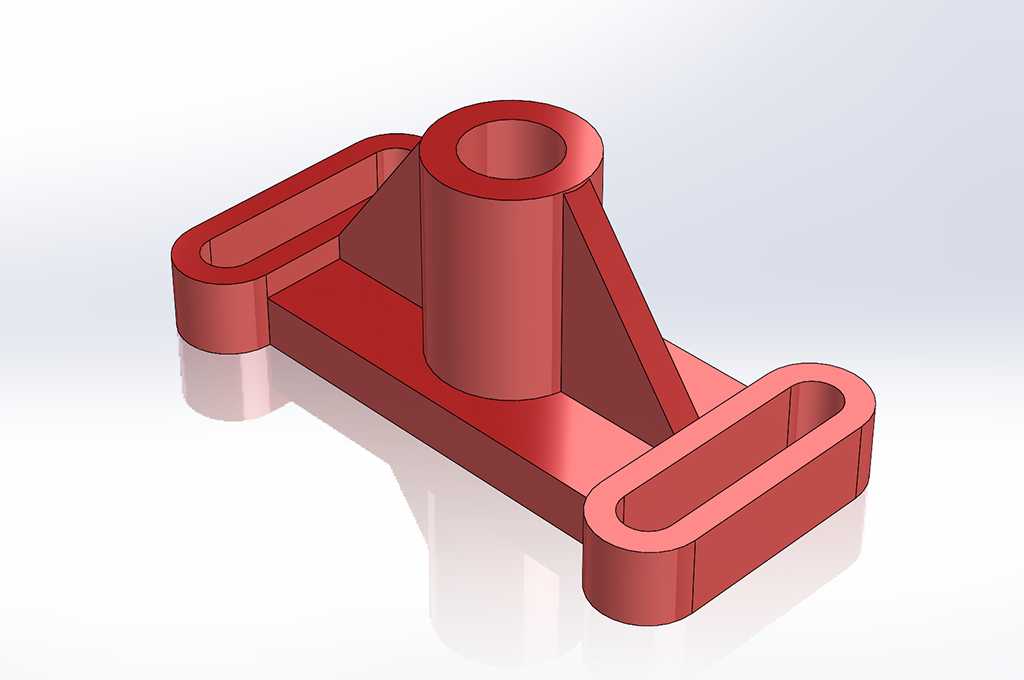

　　该零件属于中小型设备里常见的立式支撑铰座，整体采用一体成型的铸造或铣削结构思路，中部为带同轴通孔的直立圆筒，底部向两侧延伸出长条形安装耳板，耳板上开设长圆槽孔，圆筒与底板之间通过两块三角形加强筋连接，形成稳定的承力骨架。这类结构在自动化输送线、包装设备、轻型工装夹具以及小型连杆机构中使用频率较高，主要承担转轴支承、摆杆铰接或导向柱定位等功能。

　　从受力路径看，中间圆筒的内孔用于穿装销轴、衬套或短轴，工作时径向载荷由筒壁承受，并通过两侧三角筋分散到底板；耳板上的长圆孔并非随意开设，而是为装配预留调节量。现场安装时，紧固件穿过长圆槽后不必一次锁定绝对位置，可沿槽长方向微调支座中心距，补偿机架焊接误差、孔位偏差或连杆长度累积公差，待传动间隙、同轴度或张紧状态调整到位后再锁紧，这对多连杆同步机构尤其重要。

　　外形边界上，零件呈左右对称布置，两支耳沿底板长度方向展开，圆筒位于底板中部偏上位置，整体高度明显大于底板厚度。建模时需要重点控制几处尺寸关系：圆筒内径与配合销轴的名义尺寸一致，外径按壁厚和支承强度选取；筒高需保证衬套或轴承的有效接触长度，避免销轴出现悬臂受力；耳板长槽的宽度匹配螺栓或垫圈直径，槽端半圆半径取槽宽的一半，槽的长度决定可调行程；底板与圆筒交接处保留圆角过渡，减少应力集中。

　　结构设计上，两侧三角筋并非单纯装饰，它们把圆筒受到的侧向弯矩转化为筋板的拉压载荷，使底板不易在反复摆动中开裂。筋板厚度、圆筒壁厚和耳板厚度应协调，若设备振动较大，可在筋板与筒壁交接处增加拔模斜度或铸造圆角；若采用板材焊接，则需注意焊缝避开长槽边缘和孔口高应力区。耳板端部做成半圆头，既减轻外形尖角，也便于在狭窄机架内避让相邻杆件。

　　实际选型时，要先确认中间孔的配合性质：若用于低速摆转，可直接加工孔并加装自润滑衬套；若转速较高，则应预留轴承安装台阶和挡圈槽。底板下方建议设计成平整贴合面，必要时在耳板底面增加局部凸台，使锁紧力集中在槽孔周围，避免整个底板因机架平面不平而产生翘曲。长槽方向应与实际调节方向一致，若装配后主要补偿中心距，槽孔沿两支座连线方向布置；若需要补偿角度偏差，则可配合垫片或弧形安装面使用。

　　三维建模过程中，可先绘制底板与双耳的外轮廓，拉伸得到基础实体；再建立圆筒并与底板合并，随后绘制三角形筋板轮廓并双向拉伸对称成型。长圆槽通过拉伸切除完成，槽端使用标准半圆轮廓，孔口与外轮廓之间保留足够壁厚。所有外露棱边按功能区分处理：配合面保持精确尺寸，非配合边添加小圆角，既符合铸造或加工工艺，也能降低热处理和装配时的裂纹风险。

　　该支座的优势在于结构紧凑、安装调节方便、承力方向明确。它不适合承受大冲击载荷的重载主机，但在轻中型自动化设备、试验夹具、摆臂机构和导向支撑单元中，能够以较低成本实现可靠铰接与位置微调。
