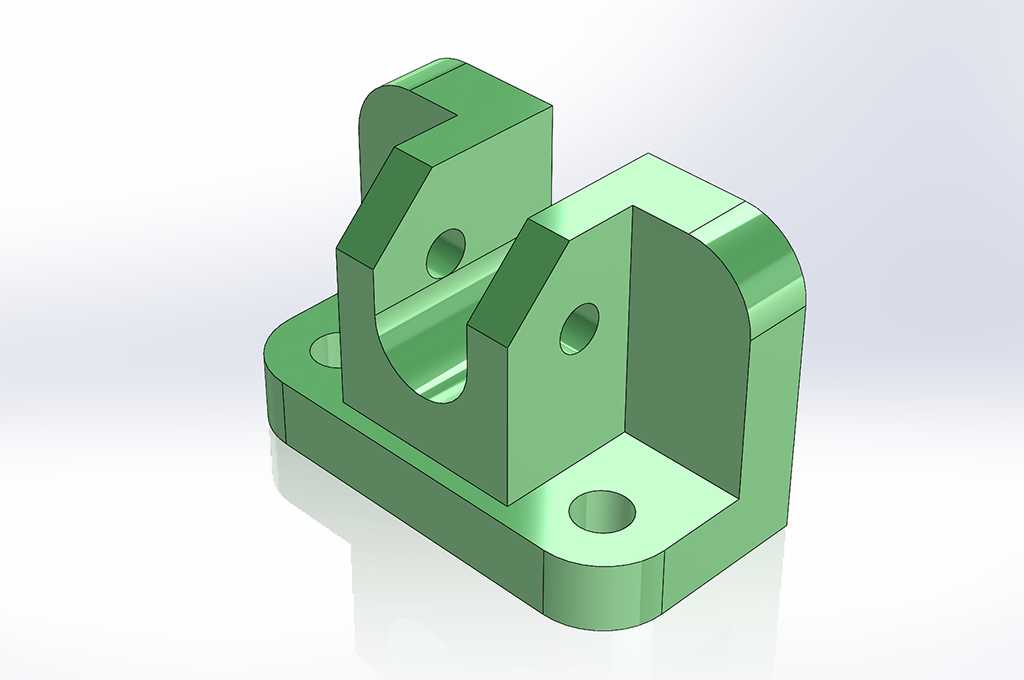

该支撑类零件在中小型自动化产线、工装夹具台架、轻型输送设备侧边导向机构以及教学实训台架中十分常见,核心作用是为摆臂、连杆、张紧轮轴、传感器摆杆或者小型翻转挡停构件提供稳定的铰接支点,同时通过底部法兰面把工作载荷平稳传递到设备基板或者型材台面上。从结构布局来看,零件整体采用底板加双侧立板的U型开放式构型,底部为带圆角过渡的矩形安装法兰,法兰上预留两处沉头安装孔,孔位沿底板长度方向对称分布,装配时可直接穿过内六角螺钉锁紧在工作台面,沉孔设计能够让螺钉头部完全沉入法兰平面以下,避免突出螺帽和上方摆动构件发生运动干涉。两侧立板并非简单直板结构,立板顶端做了半圆弧收边,既消除了尖角应力集中,也让铰接孔周边形成完整的环形承载区域;两块立板的同轴位置各加工一处通孔,孔轴线平行于底板安装面、垂直于立板板面,穿入销轴后即可在两板之间的空腔内容纳摆杆端部,双侧支撑的形式相比单耳悬臂支座,销轴受力状态从悬臂剪切变为双支点简支支撑,侧向抗偏载能力明显提升,摆臂工作过程中不容易出现销轴翘曲、立板外张变形的问题。
建模过程中可以先从底板轮廓入手,先绘制带端部圆角的矩形草图拉伸得到基础法兰,再在法兰上表面分别绘制两侧立板的截面轮廓,立板内侧留出容纳摆臂的通槽空间,外侧轮廓和底板边缘对齐后拉伸合并为单一实体;铰接孔位置优先使用异形向导孔或者拉伸切除生成,保证孔壁和立板侧面垂直,底板上的沉头孔则按照标准紧固件尺寸绘制沉孔锥面与直孔段,所有立板和底板交接的内角位置都要添加铸造或者铣削加工对应的圆角过渡,避免直角根部在反复冲击载荷下产生疲劳裂纹。尺寸边界方面,底板长度方向要覆盖两侧立板的外轮廓并向外留出足够的螺钉安装边距,宽度方向保证立板外侧到底板边缘留有不小于一倍板厚的实体区域,防止锁紧紧固件时法兰边缘发生开裂;立板高度需要根据摆臂的摆动行程设定,保证摆臂上下摆动时不会磕碰底板上表面,两立板之间的内槽宽度要比配套摆杆的端部厚度大0.2到0.5毫米,预留装配间隙同时避免摆杆在槽内出现过大的横向窜动。
实际工况里这类支座经常承受摆臂传递的径向拉力和小幅交变冲击,比如挡停机构阻挡工件时,冲击力会通过销轴传递到两侧立板再分散到底板,双侧板的受力对称特性可以让大部分载荷沿立板板面方向传导,充分发挥板材的抗拉强度;如果用于张紧轮支架,铰接孔处还可以配套压入铜套或者滚动轴承,降低销轴转动时的孔壁磨损,后期维护只需要更换衬套不必整体替换支座。开放式的U型槽也给装配操作留出了足够空间,摆杆端部放入两板之间后,可以从一侧直接穿入销轴,再在销轴端部加装卡簧或者开口销锁定,不需要在封闭箱型结构内部摸索定位,现场装配和检修拆装都更加便捷。底板两端的圆角设计除了降低应力集中,也能避免安装时锐边划伤操作人员,整体结构没有复杂的曲面特征,既可以采用整块铝材铣削加工得到轻量化样件,也可以采用铸铁铸造成型后再精加工铰接孔与安装面,适配不同载荷等级的使用需求,在轻工机械、包装辅机、实验台架等场景中都能作为标准铰接支撑单元复用。
